Cajas con bornas

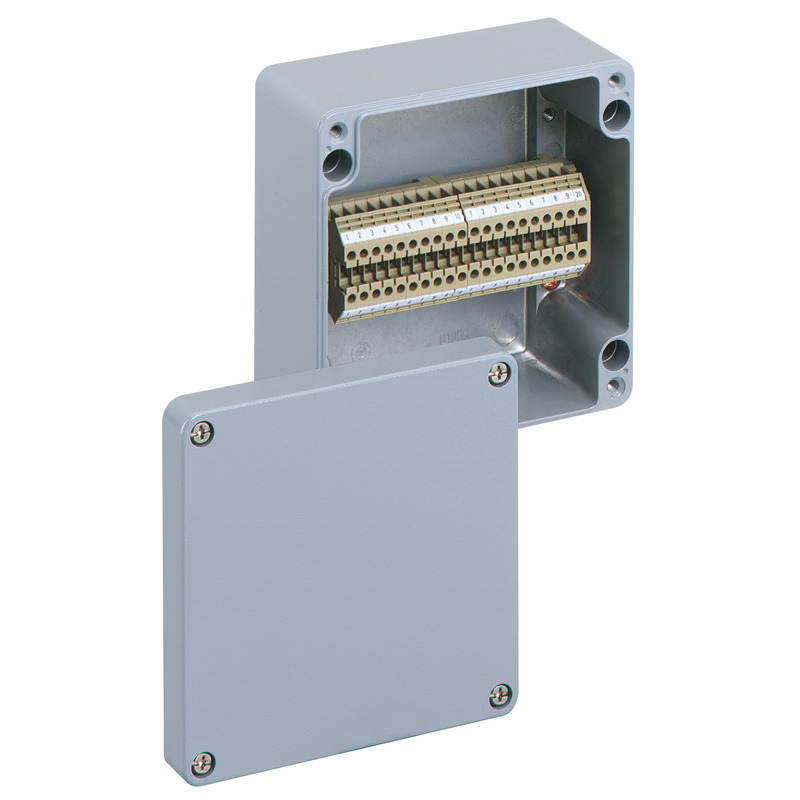

ALR 1616-4²

Número de producto: 16041101 | Dimensiones: 160 x 160 x 91 mm

Cajas con bornas, con grado de protección IP66, Sección nominal 4 mm², Ui=400V AC, Aluminio con recubrimiento de pintura al polvo, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

Incluye bornero compuesto por 20 bornas de tornillo de 4 mm² (tipo Contaclip RK 2,5-4)

Características eléctricas

Tensión aislante de medición CA 400 V
Calibre máx. del cable 4 mm²
Clase de protección IP66
UL Type Rating sin datos

Dimensiones

Anchura 160 mm
Longitud 160 mm
Altura 91 mm
Peso 1.75 kg

Características del material

Resistente a los rayos UV
sin halógenos

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK09
precintable
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 75 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

ETIM Class EC002713
Número de tarifa aduanera 85369095

Material

Material parte inferior Aluminio con recubrimiento de pintura al polvo
Material parte superior Aluminio con recubrimiento de pintura al polvo
Material junta Poliuretano

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado jpg (970 KB)
Plano acotado pdf (106 KB)
Plano acotado dxf (1 MB)

Certificado

CE Declaración DE/EN/FR pdf (221 KB)
UKCA Declaración EN pdf (49 KB)

Accesorios

Juego de lengüetas exteriores AL ALS-gro

  • Dimensiones : 16 x 51 x 6 mm
  • Número de producto: 15400601

para AL/ALR 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Lengüetas de fijación exterior



Juego de bisagras exteriores AL ASS

  • Dimensiones : 30 x 59 x 17 mm
  • Número de producto: 15421001

para AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Para reequipar la tapa del cuadro hacia la trampilla. Incl. 2 bisagras, tornillos de sujeción y...



Texto del producto

Productos similares

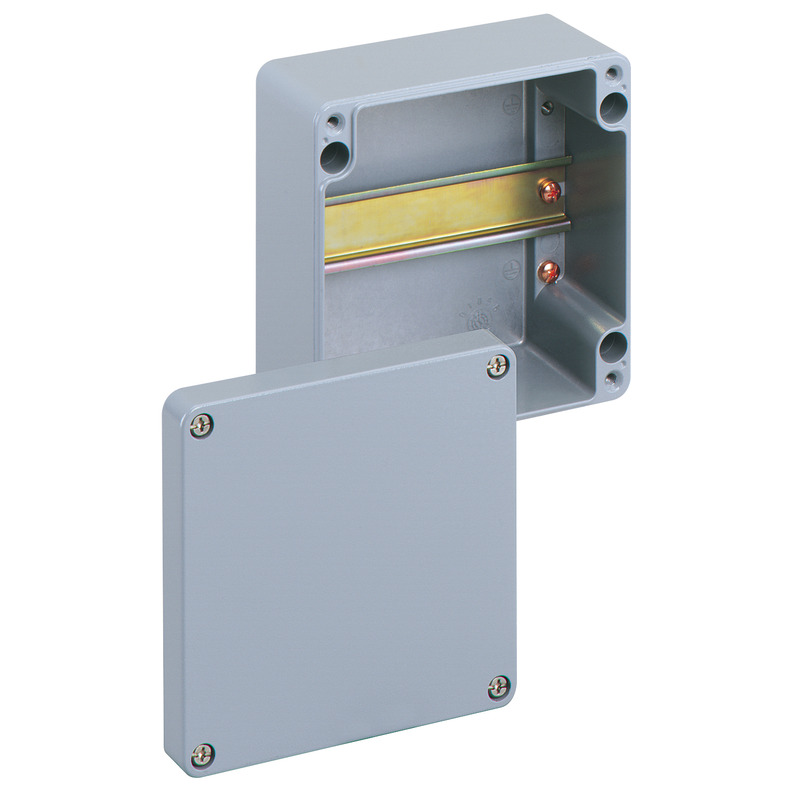

Cajas con bornas ALR 1616-L

  • Dimensiones : 160 x 160 x 91 mm
  • Número de producto: 16091101

Sin bornas, con carril DIN NS35



Cajas con bornas, con grado de protección IP66, Sección nominal 4 mm², Ui=400V AC, Aluminio con...
