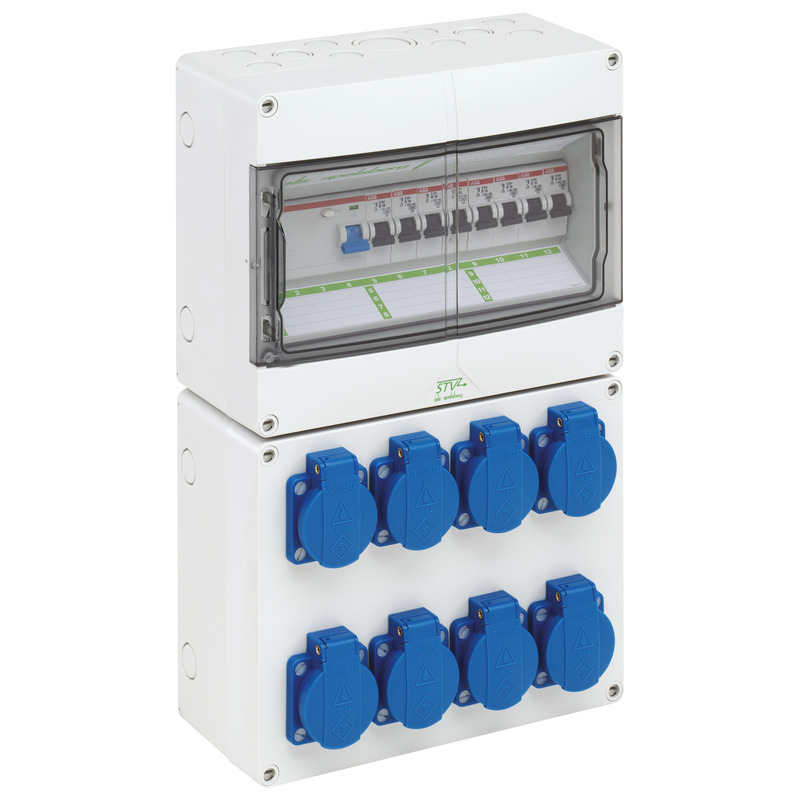

Combinación de tomas de corriente

STV 1208-K

Número de producto: 73140801 | Dimensiones: 250 x 400 x 122 mm

Combinación de tomas de corriente, con grado de protección IP44, listo para la conexión, según EN 61439-3, alta resistencia mecánica, insensible a la temperatura, combinable

equipadas con:

8 x Interruptor B16A, 1 polo
1 x Disyuntor de corriente residual (RCCB), 40/0,03A, 4 polos, tipo A
8 x SCHUKO^® toma de corriente (frontal), 230 V

Incluye:

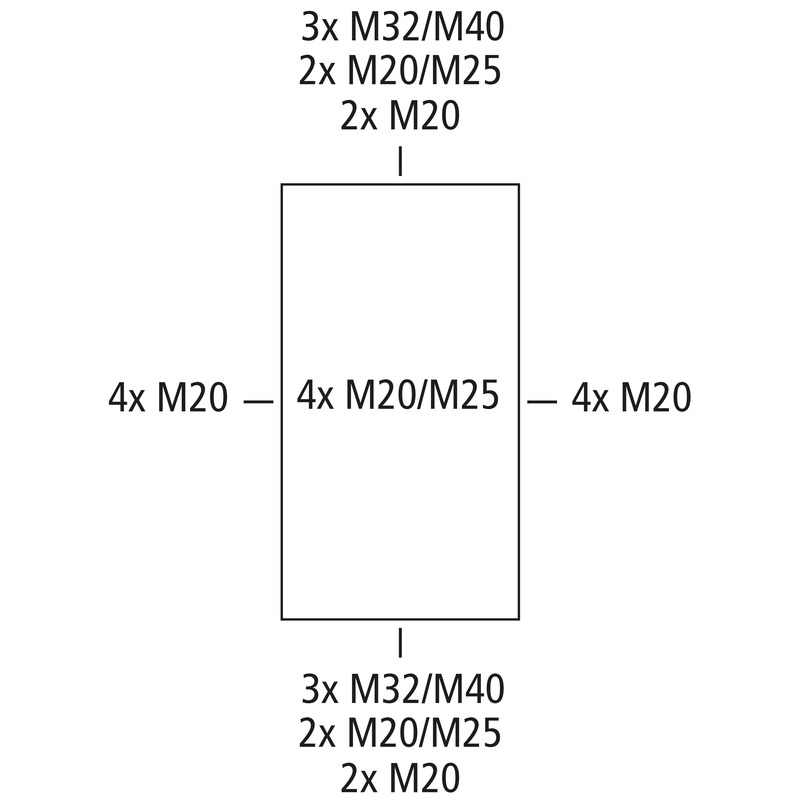

Combi connector: 2x M25, 2x M32, tapones, cubre-módulos y etiquetas identificativas

Electrodomésticos integrados

Disyuntor de corriente residual (RCCB), 40/0,03A, 4 polos, tipo A	1
Interruptor B16A, 1 polo	8
SCHUKO^® toma de corriente (frontal), 230 V	8

Características eléctricas

Tensión aislante de medición CA	400 V
Clase de protección	II
Clase de protección	IP44
Cantidad de potenciales N	1
Cantidad de filas	1
Cantidad de unidades de división por fila	12
con borne N	sí
con borne PE	sí

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	250 mm
Longitud	400 mm
Altura	122 mm
Peso	3.95 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	850 °C

Características mecánicas

Modo de fijación	Montaje sobre pared
Fuerza de golpe	IK08

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902934720
Packing Unit Code	CT
ETIM Class	EC000379
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio
Material ventana abatible	Policarbonato
