STV 912-S

Número de producto: 72931201 | Dimensiones: 200 x 400 x 122 mm

Combinación de tomas de corriente, con grado de protección IP44, adecuado para la instalación por parte del cliente de aparatos de instalación sobre carril, con tomas de corriente integradas y precableadas sobre bornes PE/N, alta resistencia mecánica, insensible a la temperatura, combinable, sin halógenos

Número de módulos disponibles: 9

equipadas con:

2 x SCHUKO^® toma de corriente (frontal), 230 V
1 x Toma de corriente CEE (frontal), 16 A, 400 V

Incluye:

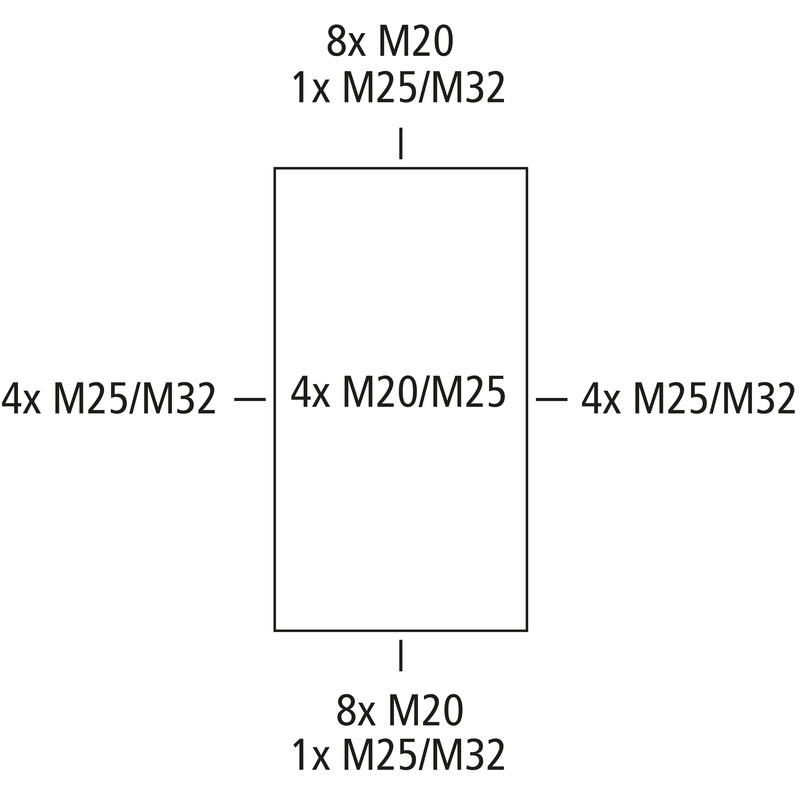

Combi connector: 2x M25, 2x M32, tapones, cubre-módulos y etiquetas identificativas

Electrodomésticos integrados

SCHUKO^® toma de corriente (frontal), 230 V	2
Toma de corriente CEE (frontal), 16 A, 400 V	1

Características eléctricas

Tensión aislante de medición CA	400 V
Clase de protección	II
Clase de protección	IP44
Cantidad de potenciales N	1
Cantidad de filas	1
Cantidad de unidades de división	9
Cantidad de unidades de división por fila	9
con borne N	sí
con borne PE	sí

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	200 mm
Longitud	400 mm
Altura	122 mm
Peso	1.96 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	850 °C

Características mecánicas

Modo de fijación	Montaje sobre pared
Fuerza de golpe	IK08

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902934591
Packing Unit Code	C62
ETIM Class	EC000379
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio
Material ventana abatible	Policarbonato

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Esquema de conexiones	pdf (37 KB)
Esquema de conexiones	jpg (555 KB)
Plano acotado	pdf (383 KB)
Plano acotado	dwg (646 KB)
Plano acotado	dxf (4 MB)
Plano acotado	jpg (1 MB)
Esquema de conexiones	pdf (37 KB)
Esquema de conexiones	jpg (554 KB)
