Steckdosenkombination STV 1224-S16 (73122401) Precableado: Spelsberg

Combinación de tomas de corriente

STV 1224-S16

Número de producto: 73122401 | Dimensiones: 250 x 400 x 122 mm

Combinación de tomas de corriente, con grado de protección IP44, adecuado para la instalación por parte del cliente de aparatos de instalación sobre carril, con tomas de corriente integradas y precableadas sobre bornes PE/N, alta resistencia mecánica, insensible a la temperatura, combinable, sin halógenos

Número de módulos disponibles: 12

equipadas con:

  • 4 x SCHUKO® toma de corriente (frontal), 230 V
  • 2 x Toma de corriente CEE (frontal), 16 A, 400 V

Incluye:

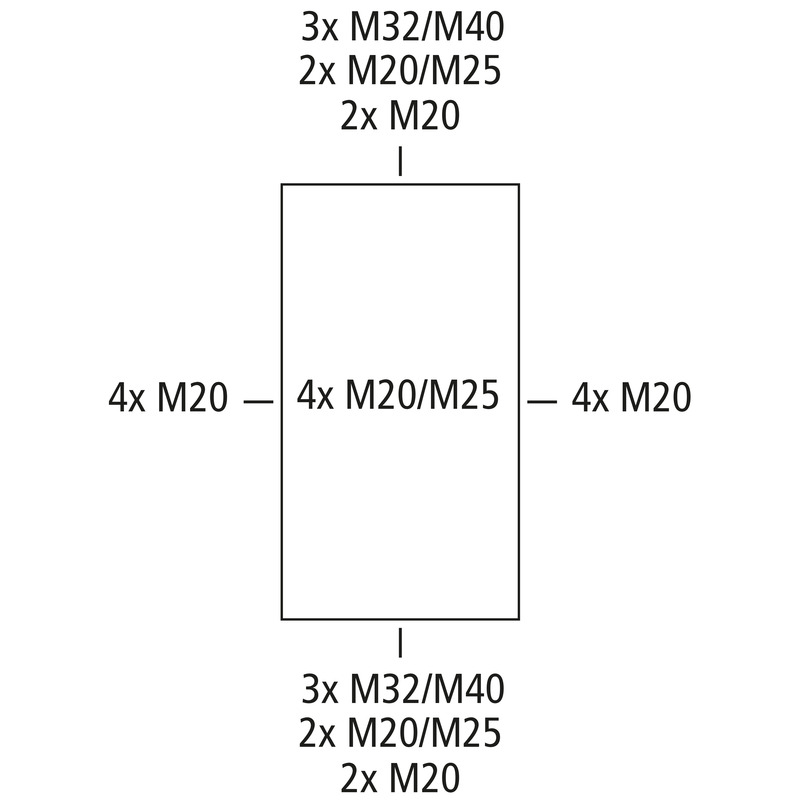

Combi connector: 2x M25, 2x M32, tapones, cubre-módulos y etiquetas identificativas

Electrodomésticos integrados

SCHUKO® toma de corriente (frontal), 230 V 4
Toma de corriente CEE (frontal), 16 A, 400 V 2

Características eléctricas

Tensión aislante de medición CA 400 V
Clase de protección II
Clase de protección IP44
Cantidad de potenciales N 1
Cantidad de filas 1
Cantidad de unidades de división 12
Cantidad de unidades de división por fila 12
con borne N
con borne PE

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 250 mm
Longitud 400 mm
Altura 122 mm
Peso 2.69 kg

Características del material

Resistente a los rayos UV
sin halógenos
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 850 °C

Características mecánicas

Modo de fijación Montaje sobre pared
Fuerza de golpe IK08

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 40 °C
Temperatura ambiente 24 h 35 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902934829
Packing Unit Code CT
ETIM Class EC000379
Número de tarifa aduanera 85369095

Material

Material parte inferior Policarbonato, reforzado con fibra de vidrio
Material parte superior Policarbonato, reforzado con fibra de vidrio
Material junta Poliuretano
Material tornillo de la tapa Poliamida, reforzada en fibra de vidrio
Material ventana abatible Policarbonato

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Esquema de conexiones pdf (43 KB)
Esquema de conexiones jpg (685 KB)
Plano acotado pdf (929 KB)
Plano acotado dwg (2 MB)
Plano acotado dxf (10 MB)
Plano acotado jpg (2 MB)

Certificado

CE Declaración DE/EN/FR pdf (221 KB)
UKCA Declaración EN pdf (49 KB)

Texto del producto
