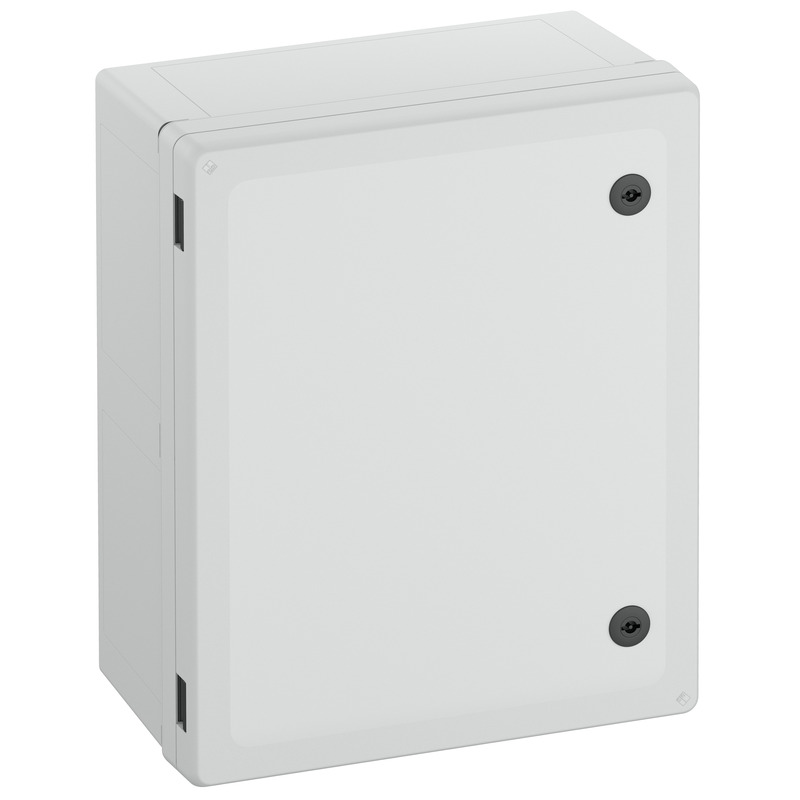

Armario

GEOS-S 4050-22-o

Número de producto: 71074501 | Dimensiones: 400 x 500 x 226 mm

Armario apto para instalar en ambientes agresivos y exteriores no protegidos. Base y marco: policarbonato reforzado con fibra de vidrio gris, similar a RAL 7035. Tapa: policarbonato
Cierre: Cerradura de doble paletón de 3 mm (intercambiable) según DIN 43668

con puerta gris

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1500 V
Clase de protección	II
Clase de protección	IP66/IP67/IP69
ventilado	no
UL Type Rating	4X, 12/12K

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	400 mm
Longitud	500 mm
Altura	226 mm
Longitud interior	471 mm
Ancho interior	371 mm
Altura interior	204 mm
Peso	4.93 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Comportamiento frente al fuego según UL 50 / UL 746C	comparable con 5 VA
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre pared
Fuerza de golpe	IK09
precintable	no
Variante de brida	no
Alineable	no
Sistema de cierre	2 puntos, bloqueo giratorio
con puntos de fijación en la tapa	sí
Clase de parte superior	Puerta
Aplicación de cierre	Doble agarre, 3 mm

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902640652
Packing Unit Code	CT
ETIM Class	EC000261
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato
Material entrada	no relevante
Material junta	Silicona
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio

Certificados

Marca de conformidad	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Marca de conformidad	UL-EU (EN 62208)
Marca de conformidad	UL-EU (EN 61439-1/-2)
Marca de conformidad	UL-EU (EN 61439-1/-3)
Marca de conformidad	UL-EU (EN 61439-1 & EN IEC 61439-7)
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Manual

Manual de producto DE	pdf (9 MB)
Manual de producto EN	pdf (13 MB)

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR	pdf (1.007 KB)
Instrucciones de montaje	pdf (2 MB)

Hoja de dimensiones

Plano acotado	pdf (1 MB)
Plano acotado	dwg (3 MB)
Plano acotado	dxf (18 MB)
Plano acotado	jpg (1.020 KB)

Certificado

UL Certificado (UL50 / UL50E) EN	pdf (282 KB)
CE Declaración DE	pdf (129 KB)
UL-EU Certificado (EN 61439-2) EN	pdf (230 KB)
UKCA Declaración EN	pdf (51 KB)
UL-EU Certificado (EN 62208) EN	pdf (236 KB)
UL-EU Certificado (EN 61439-3) EN	pdf (234 KB)
Declaración del fabricante DE/EN	pdf (680 KB)
CE Declaración PL	pdf (132 KB)
UL-EU Certificado (EN 61439-7) EN	pdf (231 KB)
DNV Certificado EN	pdf (205 KB)
DLG Autorización DE	pdf (703 KB)
DLG Autorización EN	pdf (936 KB)

Accesorios

Placa de montaje GEOS MPI-4050

Dimensiones : 350 x 450 x 5 mm
Número de producto: 72000501

para GEOS-L/S 4050-22, GEOS-S 5040-22

Placa de montaje de material aislante, incl. tornillos de fijación, para el montaje en el fondo del...
