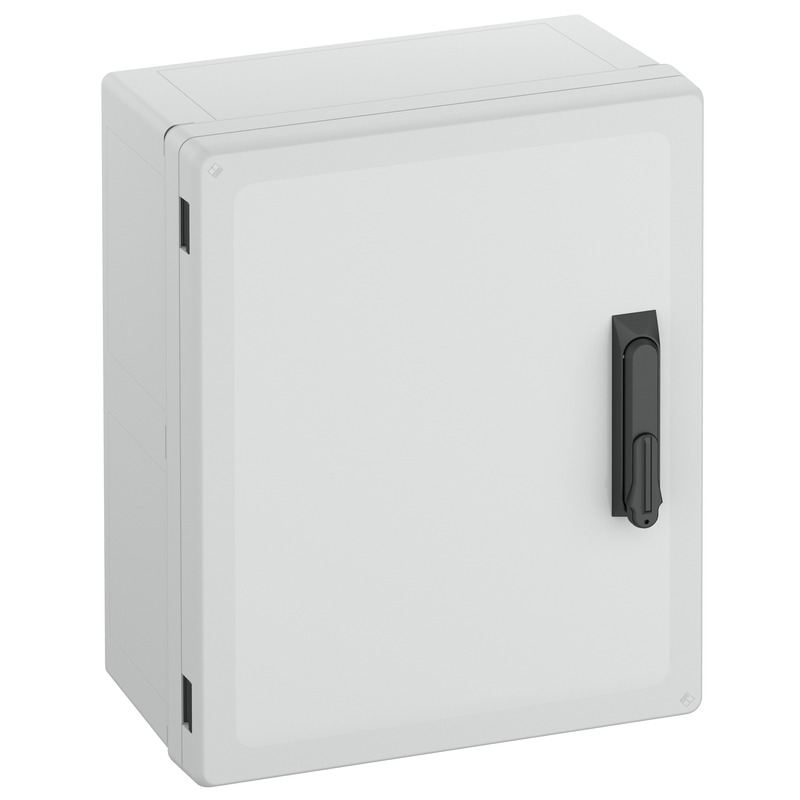

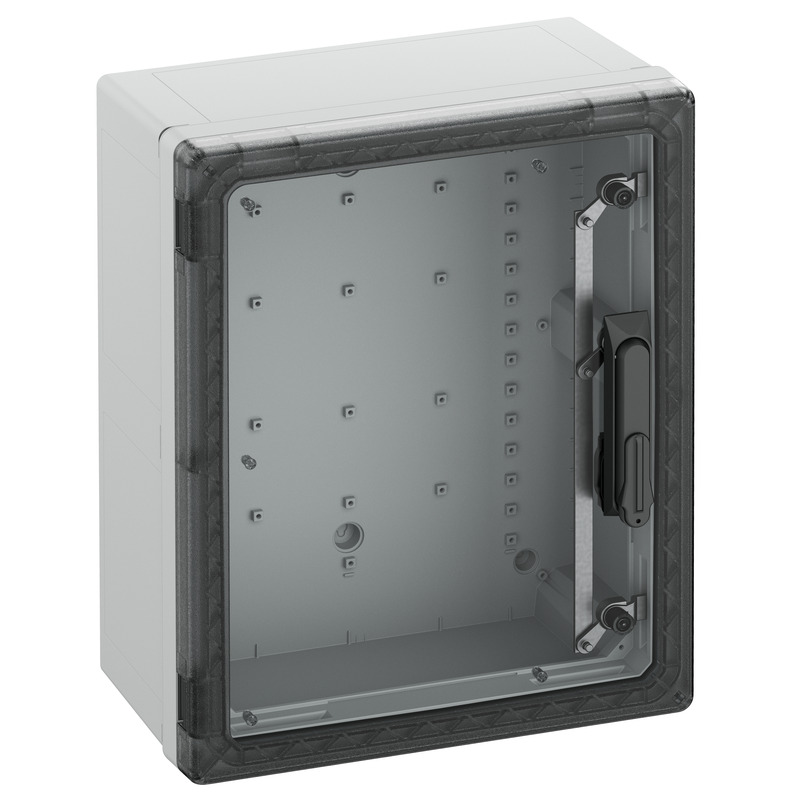

Armario
Número de producto: 72074501 | Dimensiones: 400 x 500 x 226 mm
Armario apto para instalación en ambientes agresivos y exteriores no protegidos. Base y marco: policarbonato reforzado con fibra de vidrio, gris,
similar a RAL 7035. Tapa: policarbonato
Cierre: Palanca articulada según DIN 18252
con puerta gris
| Tensión aislante de medición CA | 1000 V |
|---|---|
| Tensión aislante de medición CC | 1500 V |
| Clase de protección | II |
| Clase de protección | IP66/IP67/IP69 |
| ventilado | no |
| UL Type Rating | 4X, 12/12K |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 400 mm |
|---|---|
| Longitud | 500 mm |
| Altura | 226 mm |
| Longitud interior | 471 mm |
| Ancho interior | 371 mm |
| Altura interior | 204 mm |
| Peso | 6.289 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Comportamiento frente al fuego según UL 50 / UL 746C | comparable con 5 VA |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Modo de fijación | Montaje sobre pared |
|---|---|
| Fuerza de golpe | IK09 |
| precintable | sí |
| Variante de brida | no |
| Alineable | no |
| Sistema de cierre | 2 puntos, palanca articulada |
| con puntos de fijación en la tapa | sí |
| Clase de parte superior | Puerta |
| Aplicación de cierre | sin |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior no protegida |
| EAN | 4013902646111 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Policarbonato, reforzado con fibra de vidrio |
|---|---|
| Material parte superior | Policarbonato |
| Material entrada | no relevante |
| Material junta | Silicona |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| Marca de conformidad | UL-EU (EN 62208) |
|---|---|
| Marca de conformidad | UL-EU (EN 61439-1/-2) |
| Marca de conformidad | UL-EU (EN 61439-1/-3) |
| Marca de conformidad | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marca de conformidad | DLG (resistencia al amoníaco) |
| Marca de conformidad | DNV (clase: barcos e instalaciones offshore) |
| Instrucciones de montaje DE/EN/FR | pdf (828 KB) |
|---|---|
| Instrucciones de montaje | pdf (2 MB) |
| Plano acotado | dxf (19 MB) |
|---|---|
| Plano acotado | pdf (3 MB) |
| Plano acotado | dwg (4 MB) |
| Plano acotado | jpg (1 MB) |
Bombín para cierre de palanca GEOS-S SGA-DB/3
Bombín para cierre de palanca GEOS-S SGA-2
Bombín para armarios GEOS-S con cierre de palanca
Placa de montaje de material aislante, incl. tornillos de fijación, para el montaje en el fondo del...
Placa de montaje de chapa de acero, incl. tornillos de fijación, para el montaje en el fondo del...
Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...
Carril estándar según DIN EN 60715, 35 mm anchura, en las alturas 7,5 y 15 mm, incl. tornillos de...
Escuadra-soporte de montaje GEOS MH-22
Set de escuadra-soporte de montaje, para montaje sin herramienta de carriles DIN de 35 x 7,5 mm y...
Set de escuadras-soportes de montaje GEOS MHU-22
Set de escuadras-soportes de montaje universales, para el montaje de carriles DIN GEOS NS 35-200...
Panel de separación de material aislante para armarios incl. escuadra-soporte, para dividir el...
Panel de separación de material aislante para armarios incl. escuadra-soporte, para dividir el...
Puerta interior de material aislante para montaje en armarios GEOS, incl. material de fijación y...

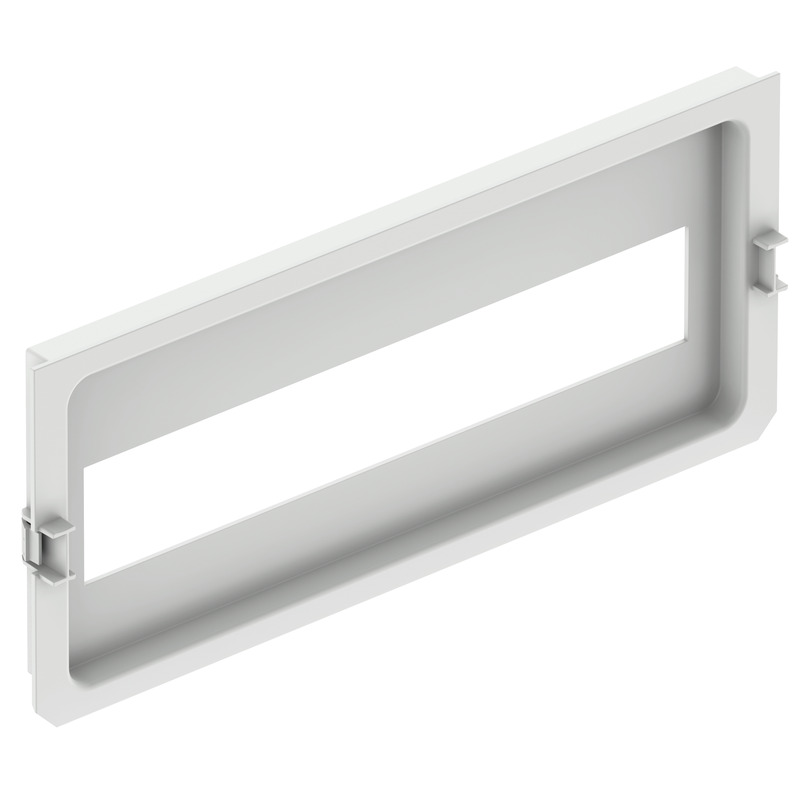

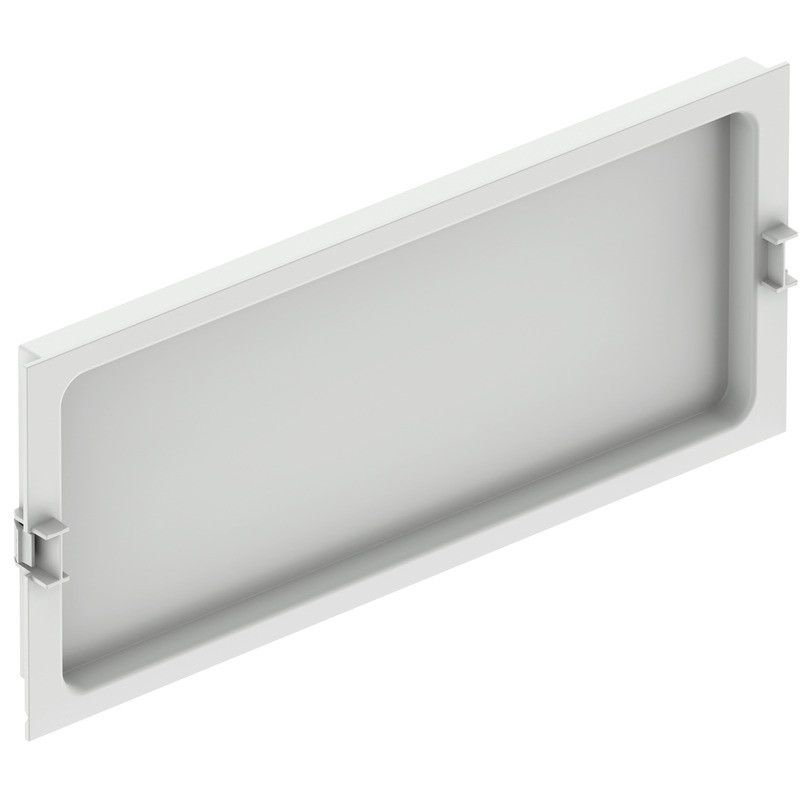

Módulos de protección a prueba de contacto accidental, para montaje sin herramientas en el marco de...

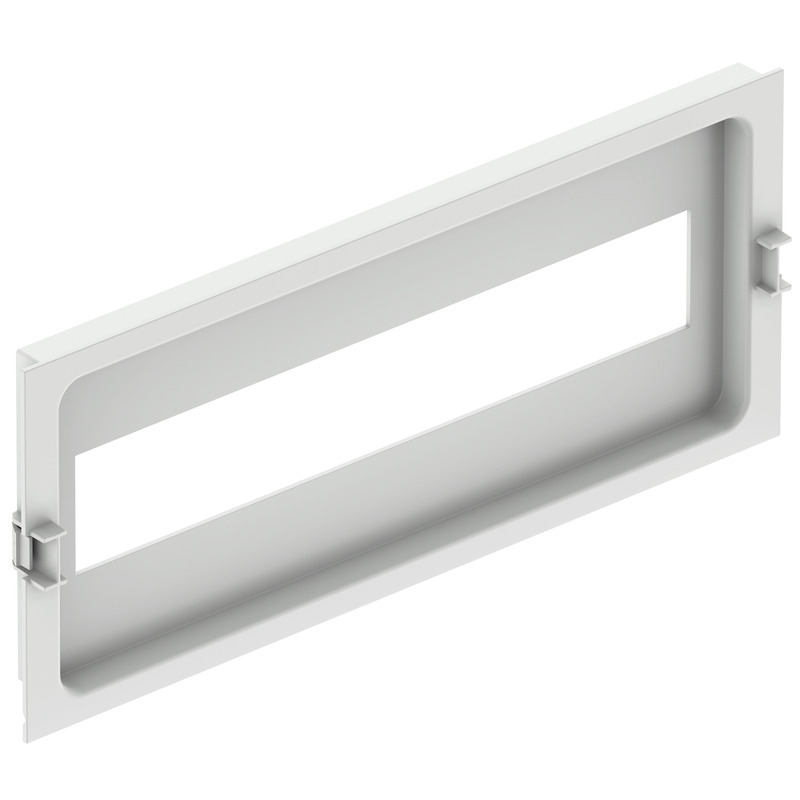

Panel cubre módulos GEOS-S BSM 4050-15/MIT
Módulos de protección a prueba de contacto accidental, para montaje sin herramientas en el marco de...
Módulos de protección a prueba de contacto accidental, para montaje sin herramientas en el marco de...

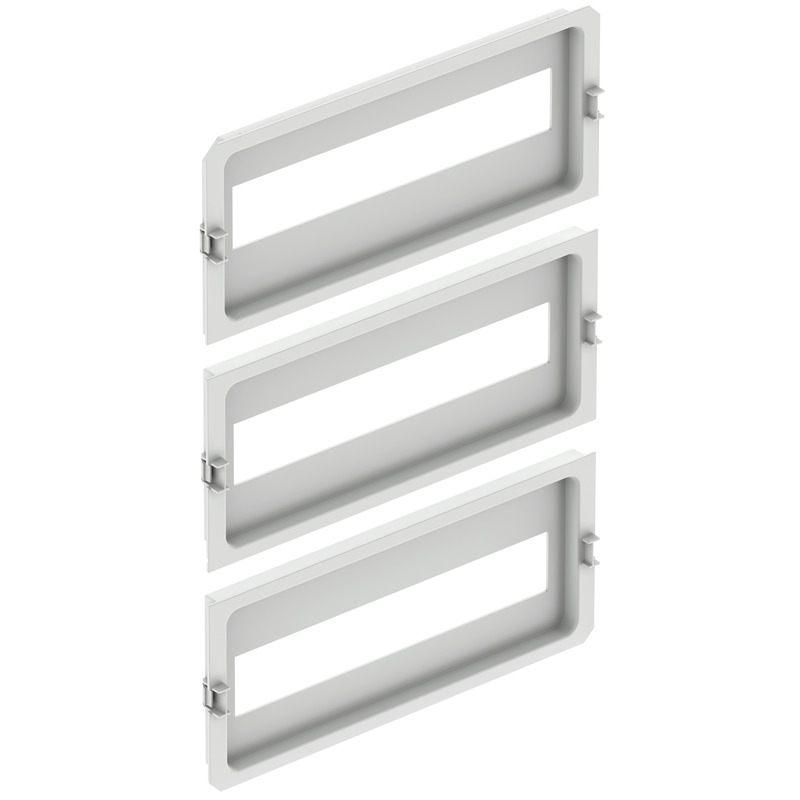

Panel cubre módulos GEOS-S BSM 4050-15/3
