Armario
Número de producto: 72174501 | Dimensiones: 400 x 500 x 226 mm
Armario apto para instalación en ambientes agresivos y exteriores no protegidos. Base y marco: policarbonato reforzado con fibra de vidrio, gris,
similar a RAL 7035. Tapa: policarbonato
Cierre: Palanca articulada según DIN 18252

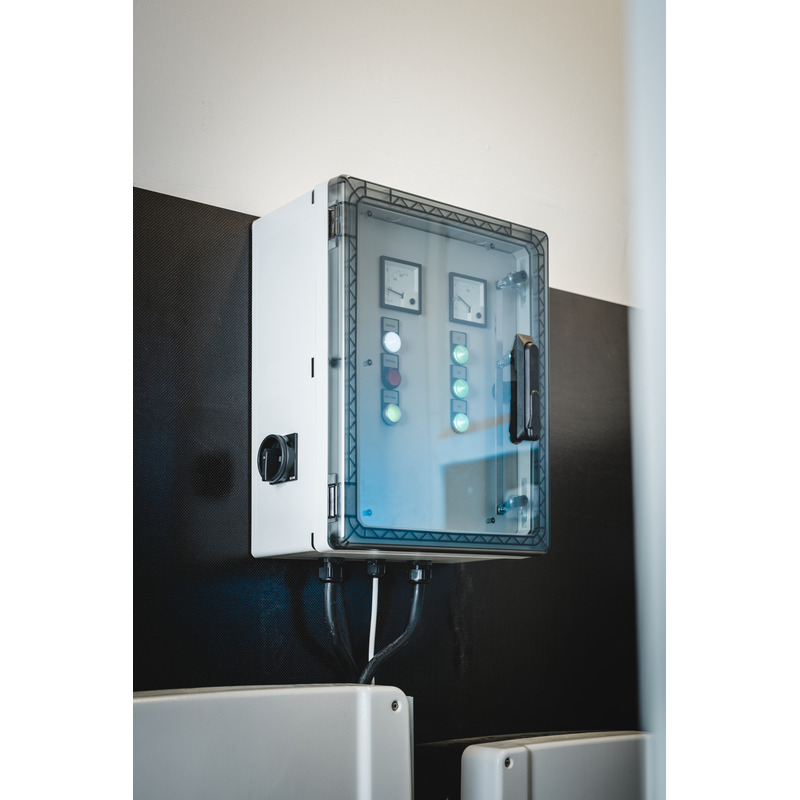

con puerta transparente
| Tensión aislante de medición CA | 1000 V |
|---|---|
| Tensión aislante de medición CC | 1500 V |
| Clase de protección | II |
| Clase de protección | IP66/IP67/IP69 |
| ventilado | no |
| UL Type Rating | 4X, 12/12K |
| Color parte inferior | gris |
|---|---|
| Color parte superior | transparente |
| Anchura | 400 mm |
|---|---|
| Longitud | 500 mm |
| Altura | 226 mm |
| Longitud interior | 471 mm |
| Ancho interior | 371 mm |
| Altura interior | 204 mm |
| Peso | 6.279 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Comportamiento frente al fuego según UL 50 / UL 746C | comparable con 5 VA |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Modo de fijación | Montaje sobre pared |
|---|---|
| Fuerza de golpe | IK09 |
| precintable | sí |
| Variante de brida | no |
| Alineable | no |
| Sistema de cierre | 2 puntos, palanca articulada |
| con puntos de fijación en la tapa | sí |
| Clase de parte superior | Puerta |
| Aplicación de cierre | sin |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |

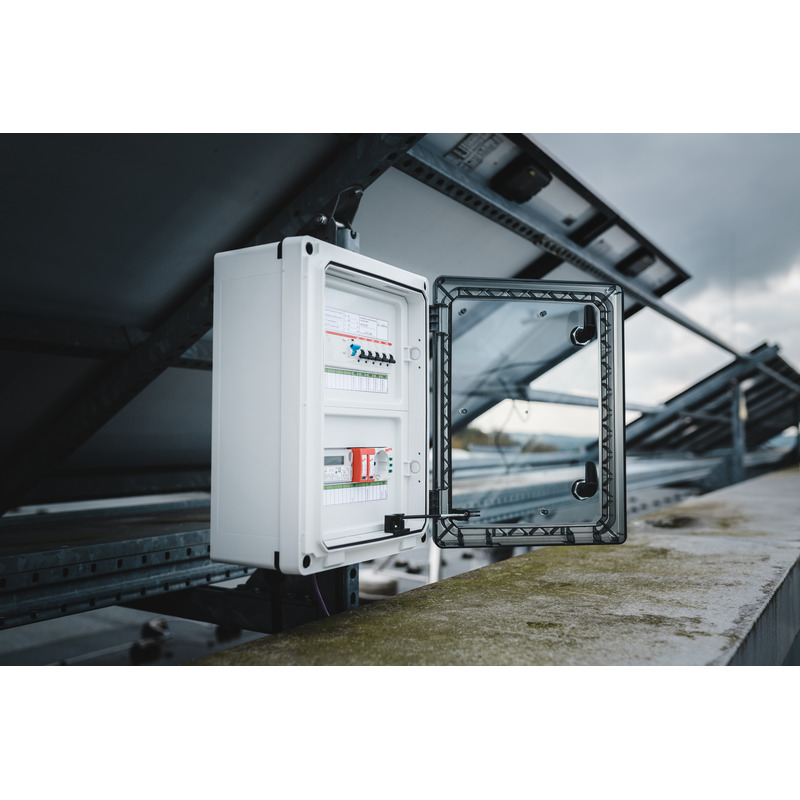

| Lugar de instalación | Zona exterior no protegida |
| EAN | 4013902646135 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Policarbonato, reforzado con fibra de vidrio |
|---|---|
| Material parte superior | Policarbonato |
| Material entrada | no relevante |
| Material junta | Silicona |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| Marca de conformidad | UL-EU (EN 62208) |
|---|---|
| Marca de conformidad | UL-EU (EN 61439-1/-2) |
| Marca de conformidad | UL-EU (EN 61439-1/-3) |
| Marca de conformidad | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marca de conformidad | DLG (resistencia al amoníaco) |
| Marca de conformidad | DNV (clase: barcos e instalaciones offshore) |
| Instrucciones de montaje DE/EN/FR | pdf (828 KB) |
|---|---|
| Instrucciones de montaje | pdf (2 MB) |
| Plano acotado | dxf (19 MB) |
|---|---|
| Plano acotado | pdf (3 MB) |
| Plano acotado | dwg (4 MB) |
| Plano acotado | jpg (1 MB) |
