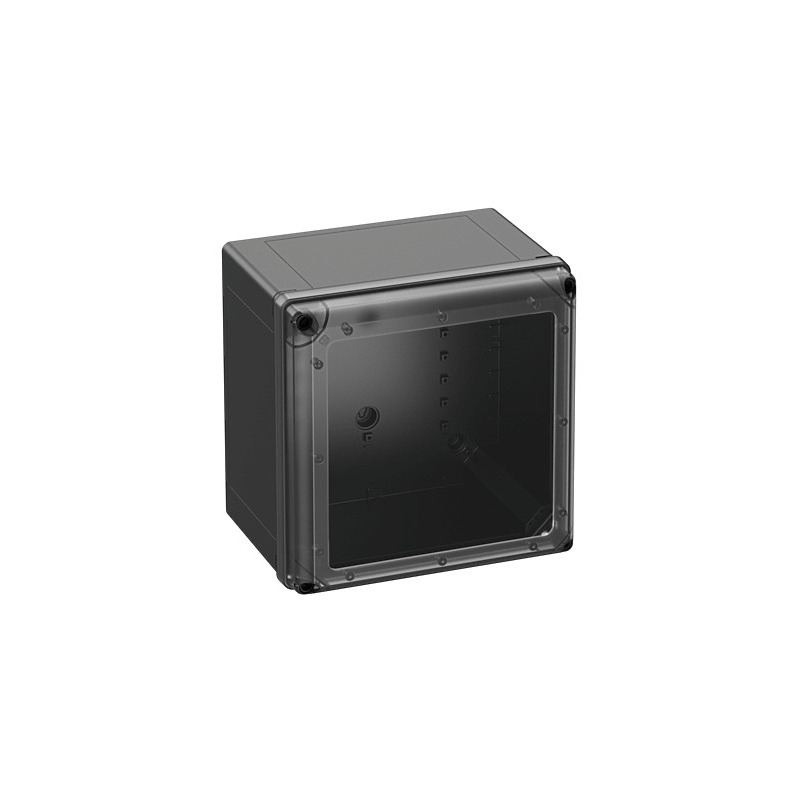

Envolvente
Número de producto: 74173301 | Dimensiones: 300 x 300 x 226 mm
Cuadro, apto para la instalación en ambientes hostiles y en zonas exteriores no protegidas, base: policarbonato reforzado con fibra de vidrio, negro, similar a RAL 9005, tapa: policarbonato
con puerta transparente
| Tensión aislante de medición CA | 1000 V |
|---|---|
| Tensión aislante de medición CC | 1500 V |
| Clase de protección | II |
| Clase de protección | IP66/IP67/IP69 |
| ventilado | no |
| UL Type Rating | 4X, 12/12K |
| Color parte inferior | negro |
|---|---|
| Color parte superior | transparente |
| Anchura | 300 mm |
|---|---|
| Longitud | 300 mm |
| Altura | 226 mm |
| Longitud interior | 271 mm |
| Ancho interior | 271 mm |
| Altura interior | 204 mm |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Comportamiento frente al fuego según UL 50 / UL 746C | comparable con 5 VA |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Calidad industrial | sí |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK09 |
| precintable | sí |
| Variante de brida | no |
| Alineable | sí |
| con puntos de fijación en la tapa | sí |
| Clase de parte superior | Tapa |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior no protegida |
| Lugar de instalación | Instalaciones en entornos industriales y en zonas exteriores no protegidas |
| EAN | 4013902679515 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Policarbonato, reforzado con fibra de vidrio |
|---|---|
| Material parte superior | Policarbonato |
| Material entrada | no relevante |
| Material junta | Silicona |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
| Marca de conformidad | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Marca de conformidad | UL-EU (EN 62208) |
| Marca de conformidad | UL-EU (EN 61439-1/-2) |
| Marca de conformidad | UL-EU (EN 61439-1/-3) |
| Marca de conformidad | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Marca de conformidad | DLG (resistencia al amoníaco) |
| Marca de conformidad | DNV (clase: barcos e instalaciones offshore) |
| Plano acotado | pdf (627 KB) |
|---|---|
| Plano acotado | dwg (1 MB) |
| Plano acotado | dxf (8 MB) |
| Plano acotado | jpg (1 MB) |
