AKi 1-g

AKi 1-g

Envolvente

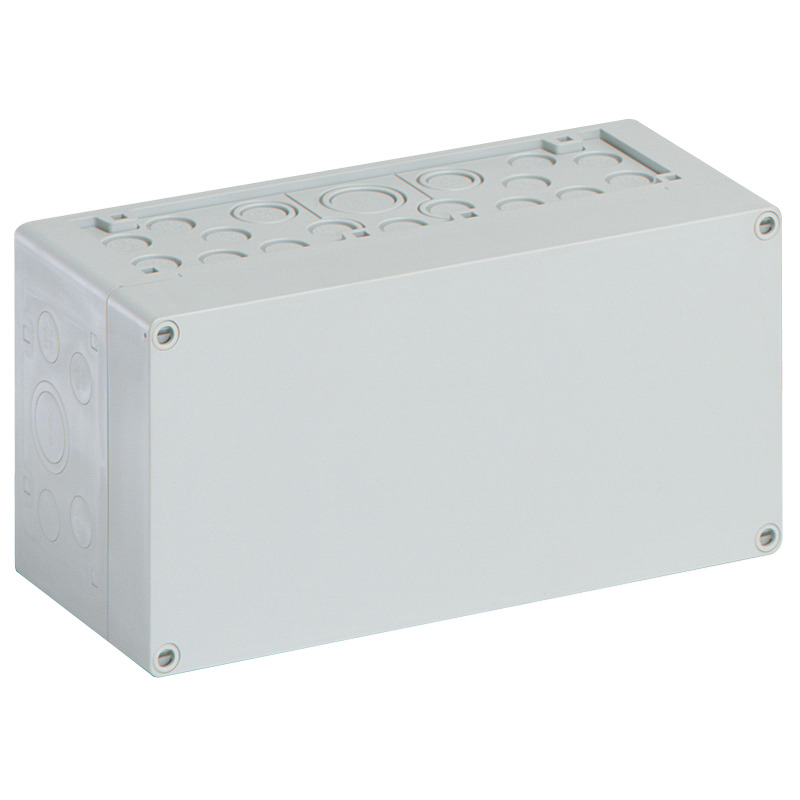

AKi 1-g

Número de producto: 74140101 | Dimensiones: 300 x 150 x 132 mm

Envolvente, con grado de protección IP65, Policarbonato, U_i=690V AC, U_i=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

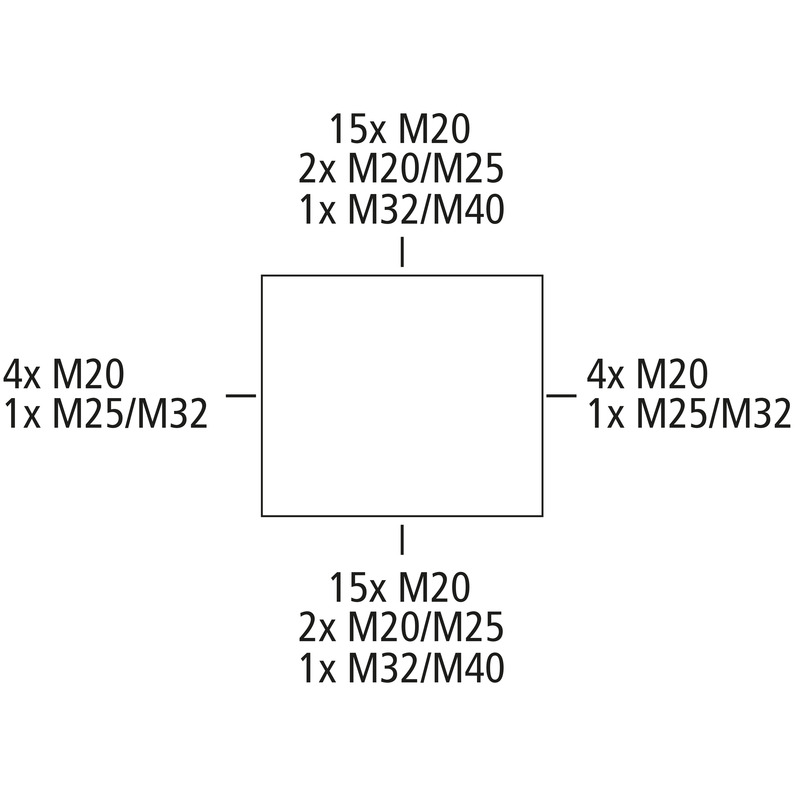

Base: Policarbonato, Tapa: Policarbonato, reforzado con fibra de vidrio, gris, Pretroquelados, M20/M25/M32/M40, (46 lateralmente)

Incluye:
10 Conos de doble membrana IP66 M20 Zona de sellado 7 - 12 mm, 2 Conos de doble membrana IP66 M25 Zona de sellado 9 - 16 mm, 2 Conos de doble membrana M32 Zona de sellado 14 - 21 mm, 1 Conos de doble membrana IP66 M40 Zona de sellado 19 - 28 mm

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	1000 V
Clase de protección	II
Clase de protección	IP65
UL Type Rating	sin datos

Colores

Color parte superior	gris

Dimensiones

Anchura	300 mm
Longitud	150 mm
Altura	132 mm
Peso	0.9784 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Alineable	sí
Clase de parte superior	Tapa
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902885022
Packing Unit Code	CT
ETIM Class	EC000261
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado	pdf (1 MB)
Plano acotado	dxf (7 MB)
Plano acotado	dwg (1 MB)
Plano acotado	jpg (1 MB)

Certificado

UKCA Declaración EN	pdf (49 KB)
CE Declaración DE/EN/FR	pdf (81 KB)
CE Declaración DE/EN/PL	pdf (87 KB)

Accesorios

Set de bisagras exteriores - ASS-gro

Set de bisagras exteriores ASS-gro

Dimensiones : 140 x 120 x 20 mm
Número de producto: 19000501

Juego de bisagras exteriores grandes, a partir de TK PS/PC 1811 y...

Juego de bisagras exteriores para reequipar la tapa del cuadro hacia la trampilla. incl 2 bisagras,...

Lista de seguimiento

Claraboya abatible - KF 12

Claraboya abatible KF 12

Dimensiones : 228 x 80 x 24,2 mm
Número de producto: 56741201

Ventana abatible, para el montaje de la tapa del cuadro, para un máximo de 12 piezas repartidoras de...

Lista de seguimiento

Placa de montaje - AK MPI 1

Placa de montaje AK MPI 1

Dimensiones : 240 x 112 x 4 mm
Número de producto: 79500101

AKL / AKi 1-4

Placa de montaje de material aislante forrado con melamina, grosor 4 mm, incl. tornillos de...

Lista de seguimiento

Carríl DIN - NS35-216/3

Carríl DIN NS35-216/3

Dimensiones : 35 x 216 x 22,5 mm
Número de producto: 79503001

Fijación al fondo de la base, incluye tornillos. Longitud 216 mm

Carril estándar según norma DIN EN 60715, 35 x 7,5 mm

Lista de seguimiento

Carril de apriete - AK 14 PEN-SL

Carril de apriete AK 14 PEN-SL

Dimensiones : 286 x 60 x 50 mm
Número de producto: 79031701

carril de apriete PE/N de un nivel con, 3 puntos de conexión roscados...

Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...

Lista de seguimiento

Carril de apriete - AK 28 PEN-SL

Carril de apriete AK 28 PEN-SL

Dimensiones : 300 x 50 x 55 mm
Número de producto: 79032701

carril de apriete PE/N de dos niveles con, 6 puntos de conexión...

Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...

Lista de seguimiento

Carril de apriete - AK N-SL

Carril de apriete AK N-SL

Dimensiones : 300 x 90 x 60 mm
Número de producto: 79031801

Carril de borne N de un nivel, con 4 puntos de conexión roscados 2,5...

Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...

Lista de seguimiento

Datos CAD

Datos CAD	Descargar datos 3D-CAD

Texto del producto

Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg

Productos similares

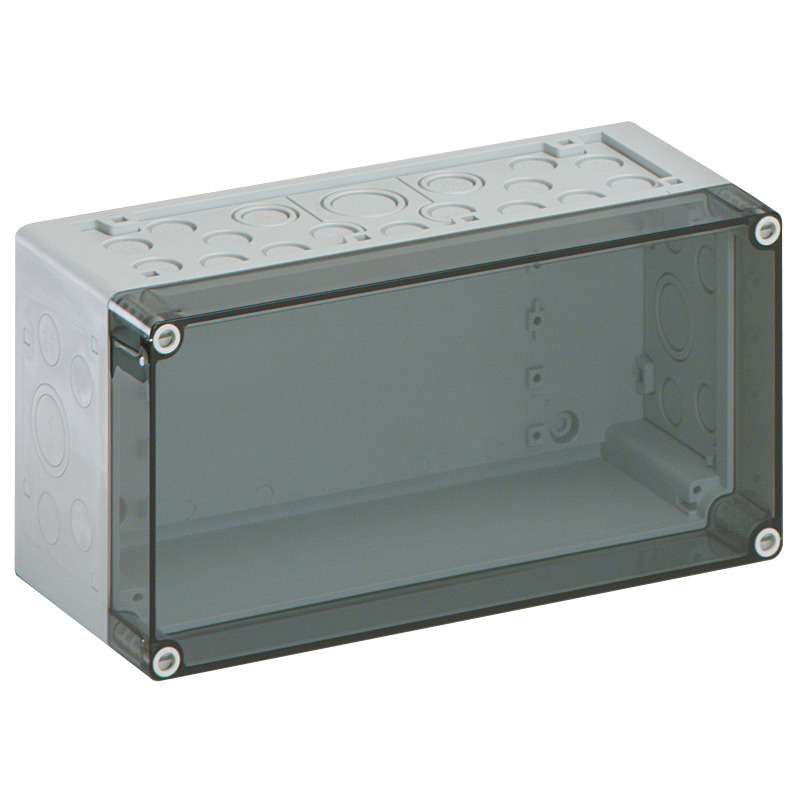

Envolvente - AKi 1-t
