Leergehäuse AKi 4-t (74500401) Combinable, con punzonados previos: Spelsberg

Envolvente

AKi 4-t

Número de producto: 74500401 | Dimensiones: 300 x 600 x 132 mm

Envolvente, con grado de protección IP65, Policarbonato, Ui=690V AC, Ui=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

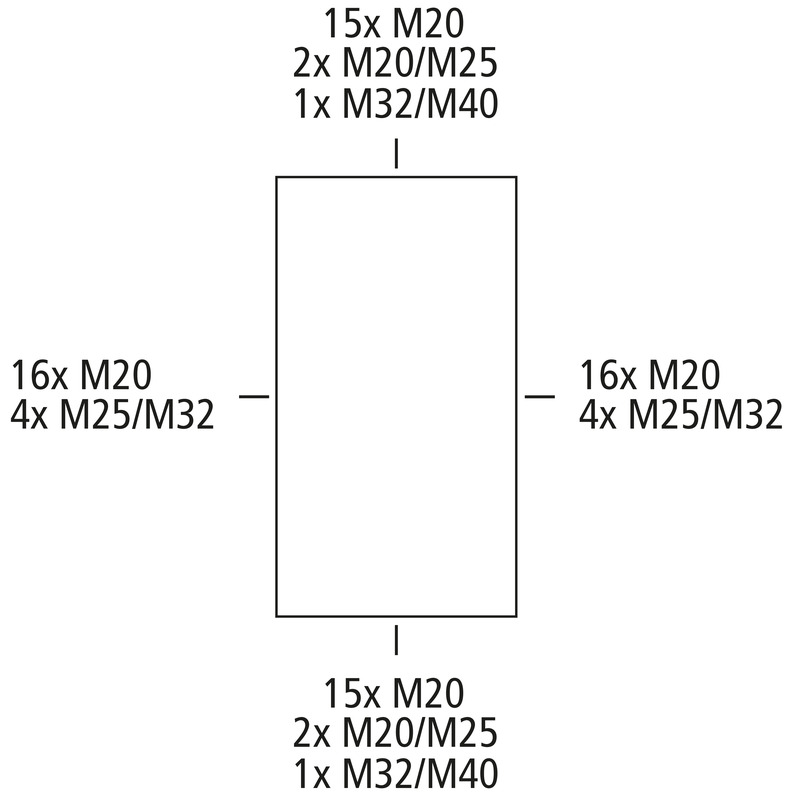

Base: Policarbonato, Tapa: Policarbonato, transparente, Pretroquelados, M20/M25/M32/M40, (76 lateralmente)

Incluye:
10 Conos de doble membrana IP66 M20 Zona de sellado 7 - 12 mm, 2 Conos de doble membrana IP66 M25 Zona de sellado 9 - 16 mm, 2 Conos de doble membrana M32 Zona de sellado 14 - 21 mm, 1 Conos de doble membrana IP66 M40 Zona de sellado 19 - 28 mm

Características eléctricas

Tensión aislante de medición CA 690 V
Tensión aislante de medición CC 1000 V
Clase de protección II
Clase de protección IP65
UL Type Rating sin datos

Colores

Color parte superior transparente

Dimensiones

Anchura 300 mm
Longitud 600 mm
Altura 132 mm
Peso 2.865 kg

Características del material

Resistente a los rayos UV
sin halógenos
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable
Par de torsión del tornillo de la tapa 1.2 Nm
Alineable
Clase de parte superior Tapa
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902885091
Packing Unit Code CT
ETIM Class EC000261
Número de tarifa aduanera 85389099

Material

Material parte inferior Policarbonato
Material parte superior Policarbonato
Material junta Poliuretano
Material tornillo de la tapa Poliamida, reforzada en fibra de vidrio

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado pdf (232 KB)
Plano acotado dxf (4 MB)
Plano acotado dwg (657 KB)
Plano acotado jpg (1 MB)

Certificado

CE Declaración DE/EN/FR pdf (81 KB)
CE Declaración DE/EN/PL pdf (87 KB)
UKCA Declaración EN pdf (49 KB)

Accesorios

Set de bisagras exteriores ASS-gro

  • Dimensiones : 140 x 120 x 20 mm
  • Número de producto: 19000501

Juego de bisagras exteriores grandes, a partir de TK PS/PC 1811 y...



Juego de bisagras exteriores para reequipar la tapa del cuadro hacia la trampilla. incl 2 bisagras,...



Carríl DIN AK NS35-250

  • Dimensiones : 48 x 250 x 30,5 mm
  • Número de producto: 56273501

a partir del tamaño 300 x 300 mm, longitud 250 mm, incluye soporte...



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm



Lengüetas de fijación exterior AK ABL-ES

  • Dimensiones : 110 x 40 x 20 mm
  • Número de producto: 79300401

Juego = 4 piezas



Lengüetas de sujeción exterior, para el montaje de cuadros individuales en superficies llanas de...



Placa de montaje AK MPI 4

  • Dimensiones : 240 x 540 x 4 mm
  • Número de producto: 79500401

AKL / AKi 4



Placa de montaje de material aislante forrado con melamina, grosor 4 mm, incl. tornillos de...



Carríl DIN NS35-216/3

  • Dimensiones : 35 x 216 x 22,5 mm
  • Número de producto: 79503001

Fijación al fondo de la base, incluye tornillos. Longitud 216 mm



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm



Carríl DIN AK NS35-556

  • Dimensiones : 48 x 556 x 30,5 mm
  • Número de producto: 79506001

Sujeción de suelo universal, incl. tornillos de fijación, Longitud 556...



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm



Brida de montaje AKi ABF 2

  • Dimensiones : 300 x 91 x 15 mm
  • Número de producto: 79605001

fácil de taladrar



Brida de montaje, para el adosado en los componentes del sistema de cuadros AKi a los lados...



Panel de separación AK TW

  • Dimensiones : 290 x 193 x 17 mm
  • Número de producto: 79791001



Pared de separación, para la instalación en componentes del sistema de cuadro AK (hasta el 04/15) y...



Carril de apriete AK 14 PEN-SL

  • Dimensiones : 286 x 60 x 50 mm
  • Número de producto: 79031701

carril de apriete PE/N de un nivel con, 3 puntos de conexión roscados...



Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...



Carril de apriete AK 28 PEN-SL

  • Dimensiones : 300 x 50 x 55 mm
  • Número de producto: 79032701

carril de apriete PE/N de dos niveles con, 6 puntos de conexión...



Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...



Carril de apriete AK N-SL

  • Dimensiones : 300 x 90 x 60 mm
  • Número de producto: 79031801

Carril de borne N de un nivel, con 4 puntos de conexión roscados 2,5...



Regleta de protección de Neutro y Tierra con bornas de presión sin tornillos para colocación en...
