AKi 3-th

AKi 3-th

Envolvente

AKi 3-th

Número de producto: 74790301 | Dimensiones: 300 x 450 x 209 mm

Envolvente, con grado de protección IP65, Policarbonato, U_i=690V AC, U_i=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

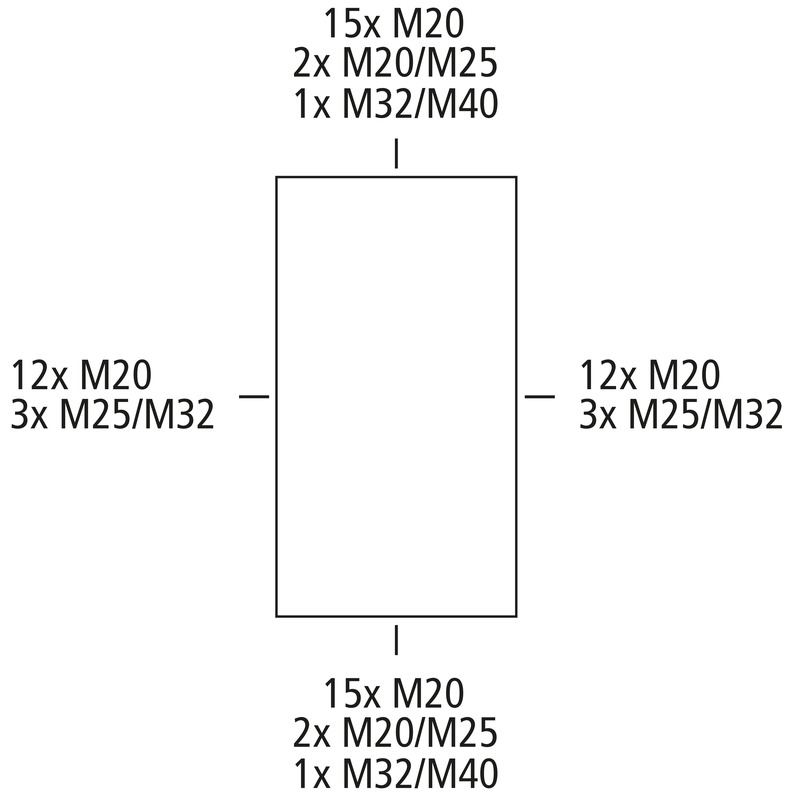

Base: Policarbonato, Tapa: Policarbonato, transparente, Pretroquelados, M20/M25/M32/M40, (66 lateralmente)

Incluye:
10 Conos de doble membrana IP66 M20 Zona de sellado 7 - 12 mm, 2 Conos de doble membrana IP66 M25 Zona de sellado 9 - 16 mm, 2 Conos de doble membrana M32 Zona de sellado 14 - 21 mm, 1 Conos de doble membrana IP66 M40 Zona de sellado 19 - 28 mm

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	1000 V
Clase de protección	II
Clase de protección	IP65
UL Type Rating	sin datos

Colores

Color parte superior	transparente

Dimensiones

Anchura	300 mm
Longitud	450 mm
Altura	209 mm
Peso	2.635 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Alineable	sí
Clase de parte superior	Tapa
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902885114
Packing Unit Code	CT
ETIM Class	EC000261
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Poliuretano
Material tornillo de la tapa	Poliamida, reforzada en fibra de vidrio

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado	dwg (2 MB)
Plano acotado	jpg (1 MB)
Plano acotado	pdf (770 KB)
Plano acotado	dxf (10 MB)

Certificado

CE Declaración DE/EN/FR	pdf (81 KB)
CE Declaración DE/EN/PL	pdf (87 KB)
UKCA Declaración EN	pdf (49 KB)
