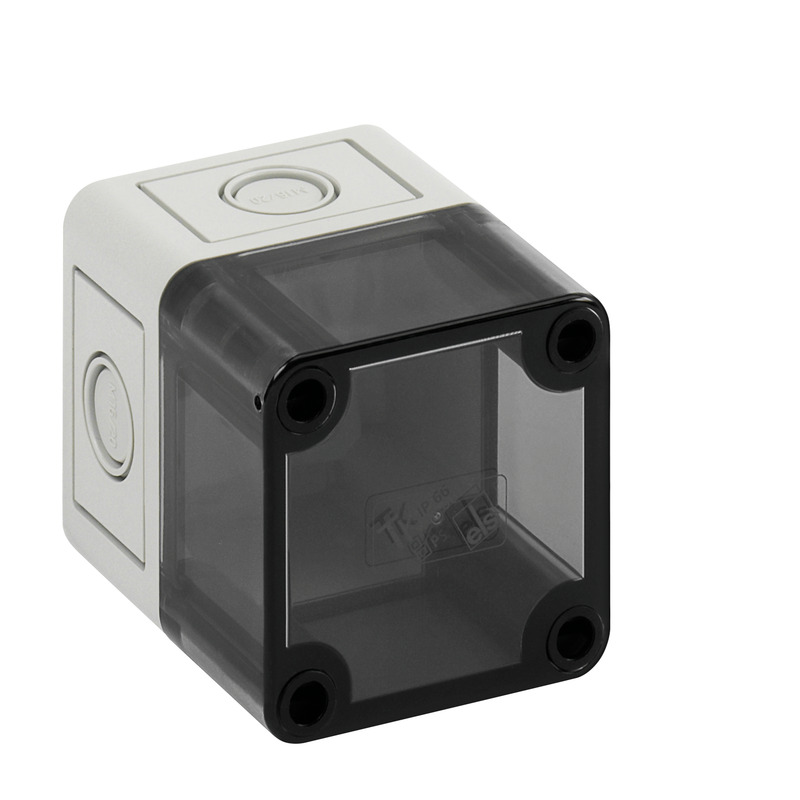

Envolvente
Número de producto: 10650101 | Dimensiones: 65 x 65 x 81 mm
Envolvente, con grado de protección IP66, Poliestireno, Ui=690V AC, Ui=1000V DC, puntos de fijación interior, para instalaciones estándar en zonas interiores

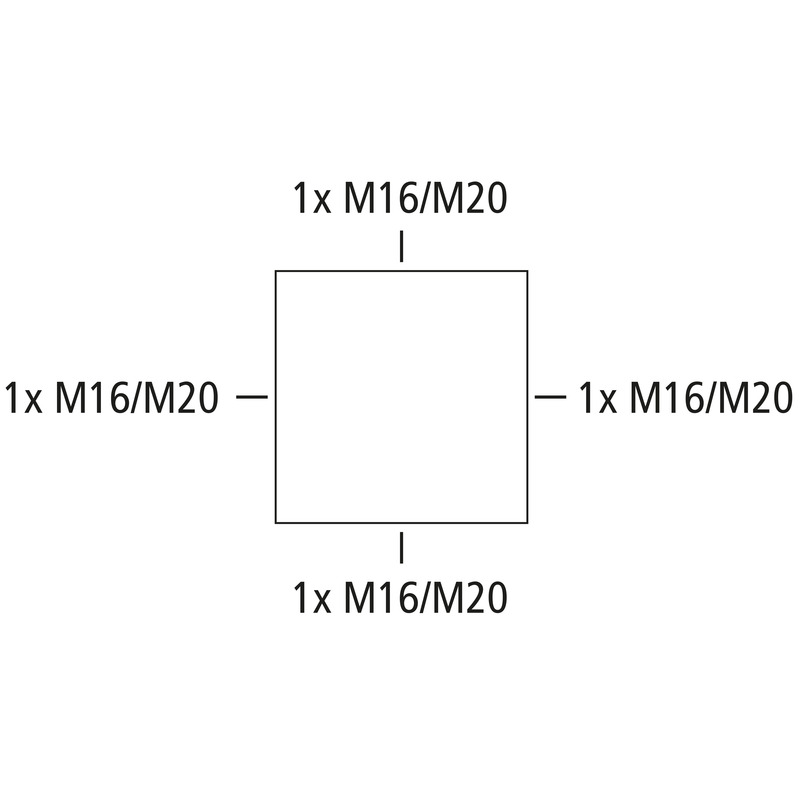

Base: Poliestireno, gris, Tapa: Policarbonato, transparente, Pretroquelados, M16/M20, (4 lateralmente)
| Tensión aislante de medición CA | 690 V |
|---|---|
| Tensión aislante de medición CC | 1000 V |
| Clase de protección | II |
| Clase de protección | IP66 |
| ventilado | no |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | transparente |
| Anchura | 65 mm |
|---|---|
| Longitud | 65 mm |
| Altura | 81 mm |
| Peso | 0.122 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente EN 60695-2-11 | 650 °C |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.2 Nm |
| Variante de brida | no |
| Alineable | sí |
| Clase de parte superior | Tapa |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902861316 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Poliestireno |
|---|---|
| Material parte superior | Policarbonato |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
Juego de fijación de mástil/tubo MABF 65-2
Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...
Set de accesorios de fijacion exterior TK ABL
Juego de lengüetas de sujeción exterior de plástico para todos los cuadros RK TK PS/PC 77, a partir...
Juego de bisagras exteriores para reequipar la tapa del cuadro hacia la trampilla. incl 2 bisagras,...
accesorios para facilitar la apertura de la tapa sin destornillador HBA
Superposición de accionamiento manual de plástico, para fijación en tornillo de tapa estándar a...
Juego de soporte distanciador para crear espacio entre el fondo del cuadro y el conductor o la placa...
Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, incl. tornillos de...
Carril estándar según norma DIN EN 60715, 15 x 5, 15 mm de anchura, incl.
Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio alargado...
