Envolvente
Número de producto: 10651501 | Dimensiones: 180 x 130 x 84 mm
Envolvente, con grado de protección IP66, Poliestireno, Ui=690V AC, Ui=1000V DC, puntos de fijación interior, para instalaciones estándar en zonas interiores

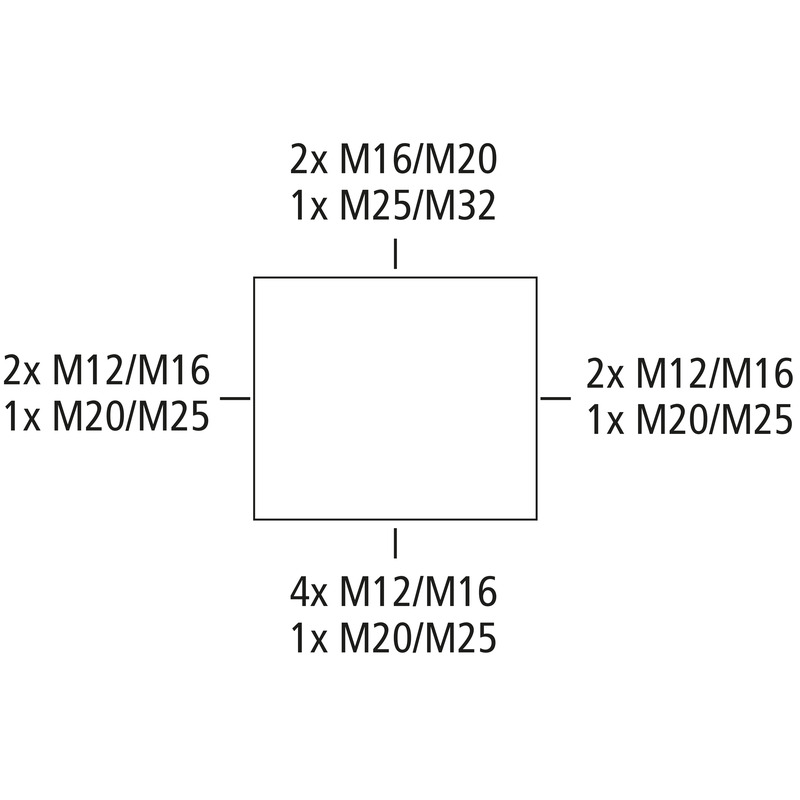

Base: Poliestireno, gris, Tapa: Policarbonato, transparente, Pretroquelados, M12/M16/M20/M25/M32, (14 lateralmente)
| Tensión aislante de medición CA | 690 V |
|---|---|
| Tensión aislante de medición CC | 1000 V |
| Clase de protección | II |
| Clase de protección | IP66 |
| ventilado | no |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | transparente |
| Anchura | 180 mm |
|---|---|
| Longitud | 130 mm |
| Altura | 84 mm |
| Peso | 0.38 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente EN 60695-2-11 | 650 °C |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.2 Nm |
| Variante de brida | no |
| Alineable | sí |
| Clase de parte superior | Tapa |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902317332 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000261 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Poliestireno |
|---|---|
| Material parte superior | Policarbonato |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
