TK PC 1809-6-m TK PC 1809-6-m

Envolvente

TK PC 1809-6-m

Número de producto: 12741001 | Dimensiones: 180 x 94 x 57 mm

Envolvente, con grado de protección IP66, Policarbonato, Certificado según UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Ui=690V AC, Ui=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

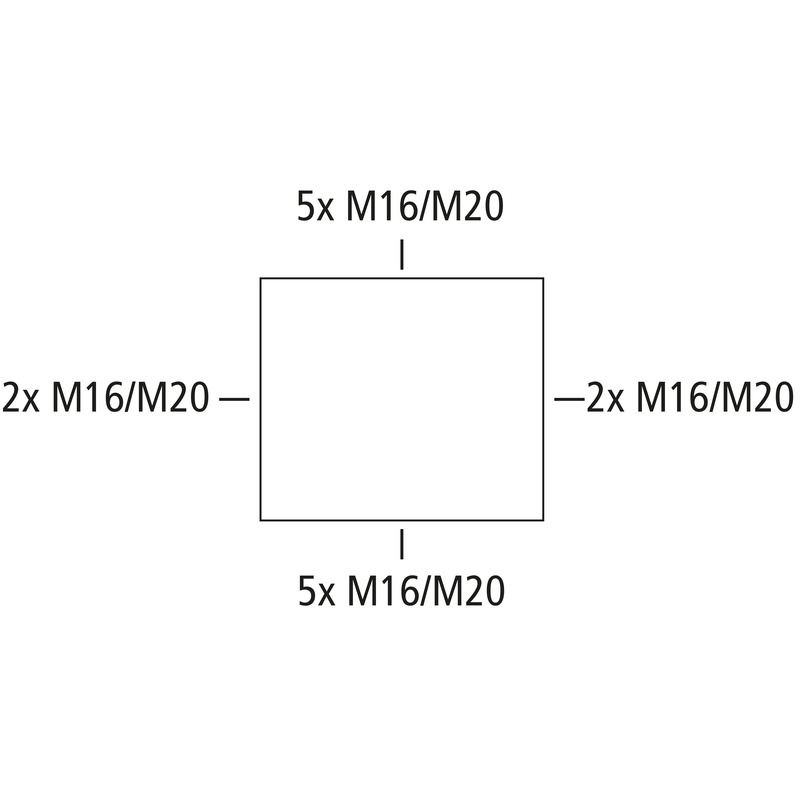

Base: Policarbonato, gris, Tapa: Policarbonato, reforzado con fibra de vidrio, gris, Pretroquelados, M16/M20, (14 lateralmente)

Características eléctricas

Tensión aislante de medición CA 690 V
Tensión aislante de medición CC 1000 V
Clase de protección II
Clase de protección IP66
UL Type Rating 4X, 12/12K

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 180 mm
Longitud 94 mm
Altura 57 mm
Peso 0.243 kg

Características del material

Resistente a los rayos UV sí
sin halógenos sí
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable sí
Par de torsión del tornillo de la tapa 1.2 Nm
Alineable sí
Clase de parte superior Tapa
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902861705
Packing Unit Code C62
ETIM Class EC000261
Número de tarifa aduanera 85389099

Material

Material parte inferior Policarbonato
Material parte superior Policarbonato, reforzado con fibra de vidrio
Material junta Poliuretano
Material tornillo de la tapa Poliamida, reforzada en fibra de vidrio

Certificados

Marca de conformidad UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marca de conformidad DLG (resistencia al amoníaco)
Marca de conformidad DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado pdf (172 KB)
Plano acotado dxf (808 KB)
Plano acotado dwg (147 KB)
Plano acotado jpg (1 MB)

Certificado

DLG Autorización EN pdf (2 MB)
UL Certificado (UL50/UL50E) EN pdf (308 KB)
CE Declaración DE/EN/PL pdf (139 KB)
CE Declaración DE/EN/FR pdf (136 KB)
DNV Certificado EN pdf (198 KB)
UKCA Declaración EN pdf (165 KB)
DLG Autorización DE pdf (2 MB)

Accesorios

nuevo Juego de fijación de mástil/tubo - MABF 65-3

Juego de fijación de mástil/tubo MABF 65-3

  • Dimensiones : 38 x 65 x 15 mm
  • Número de producto: 89601201

para cuadros vacíos TK 1809, TK 1811, cuadro de distribución AK(i) 05



Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...



Lista de seguimiento
Detalles
Set de accesorios de fijacion exterior - TK ABL

Set de accesorios de fijacion exterior TK ABL

  • Dimensiones : 100 x 30 x 20 mm
  • Número de producto: 19400101

Set = 4 piezas



Juego de lengüetas de sujeción exterior de plástico para todos los cuadros RK TK PS/PC 77, a partir...



Lista de seguimiento
Detalles
Set de bisagras exteriores - ASS-kl

Set de bisagras exteriores ASS-kl

  • Dimensiones : 7,5 x 8,4 x 25 mm
  • Número de producto: 19000201

Set de bisagras exteriores pequeñas TK PS/PC 77 a TK PS/PC 1809



Juego de bisagras exteriores para reequipar la tapa del cuadro hacia la trampilla. incl 2 bisagras,...



Lista de seguimiento
Detalles
accesorios para facilitar la apertura de la tapa sin destornillador - HBA

accesorios para facilitar la apertura de la tapa sin destornillador HBA

  • Dimensiones : 12 x 12 x 15 mm
  • Número de producto: 19000101

Set= 4 piezas



Superposición de accionamiento manual de plástico, para fijación en tornillo de tapa estándar a...



Lista de seguimiento
Detalles
Set de elevadores de placa - TK DST

Set de elevadores de placa TK DST

  • Dimensiones : 8 x 8 x 8 mm
  • Número de producto: 19410001

gris, juego = 4 unidades



Juego de soporte distanciador para crear espacio entre el fondo del cuadro y el conductor o la placa...



Lista de seguimiento
Detalles
Placa de montaje - TK MPI-1809

Placa de montaje TK MPI-1809

  • Dimensiones : 160 x 74 x 2,5 mm
  • Número de producto: 19501001

TK PS / TK PC 1809



Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, incl. tornillos de...



Lista de seguimiento
Detalles
Panel de separación - TK TW-n

Panel de separación TK TW-n

  • Dimensiones : 2 x 87,8 x 49 mm
  • Número de producto: 19600901

para TK PS/PC 1309-6 y TK PS/PC 1809-6



Pared de separación de plástico, apta para la separación de dos circuitos eléctricos



Lista de seguimiento
Detalles
Panel de separación - TK TW-h

Panel de separación TK TW-h

  • Dimensiones : 2 x 87,8 x 73 mm
  • Número de producto: 19690901

para TK PS/PC 1309-8 y TK PS/PC 1809-8



Pared de separación de plástico, apta para la separación de dos circuitos eléctricos



Lista de seguimiento
Detalles
Carríl DIN - TS 15-154

Carríl DIN TS 15-154

  • Dimensiones : 15 x 154 x 5 mm
  • Número de producto: 19715401

para TK 1809, TK 1811, TK 1813, TK 1818, TK 2518, longitud 154 mm



Carril estándar según norma DIN EN 60715, 15 x 5, 15 mm de anchura, incl.



Lista de seguimiento
Detalles
Carríl DIN - NS 35-81

Carríl DIN NS 35-81

  • Dimensiones : 35 x 81,0 x 7,5 mm
  • Número de producto: 19808101

para TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 y Abox/Abox-i 060,...



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación



Lista de seguimiento
Detalles
Carríl DIN - NS 35-144

Carríl DIN NS 35-144

  • Dimensiones : 35 x 144,0 x 7,5 mm
  • Número de producto: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm



Lista de seguimiento
Detalles
nuevo Juego de sujeción - KTB 1

Juego de sujeción KTB 1

  • Dimensiones : 17 x 30 x 14 mm
  • Número de producto: 89600901



Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio alargado...



Lista de seguimiento
Detalles
