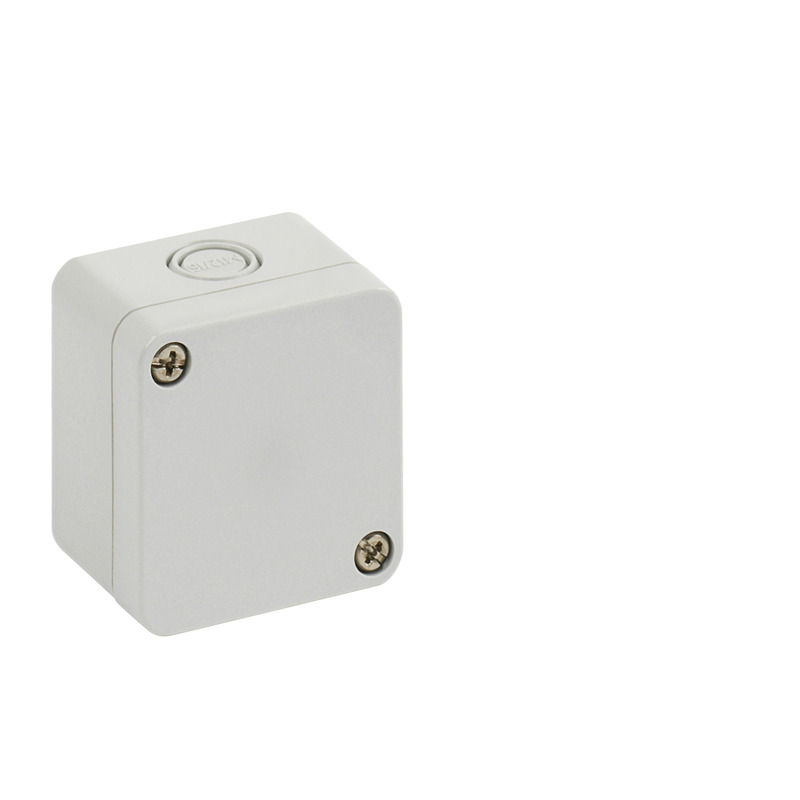

Envolvente

TK PC 55-4-m

Número de producto: 12745501 | Dimensiones: 52 x 50 x 35 mm

Envolvente, con grado de protección IP66, Policarbonato, Certificado según UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), U_i=690V AC, U_i=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

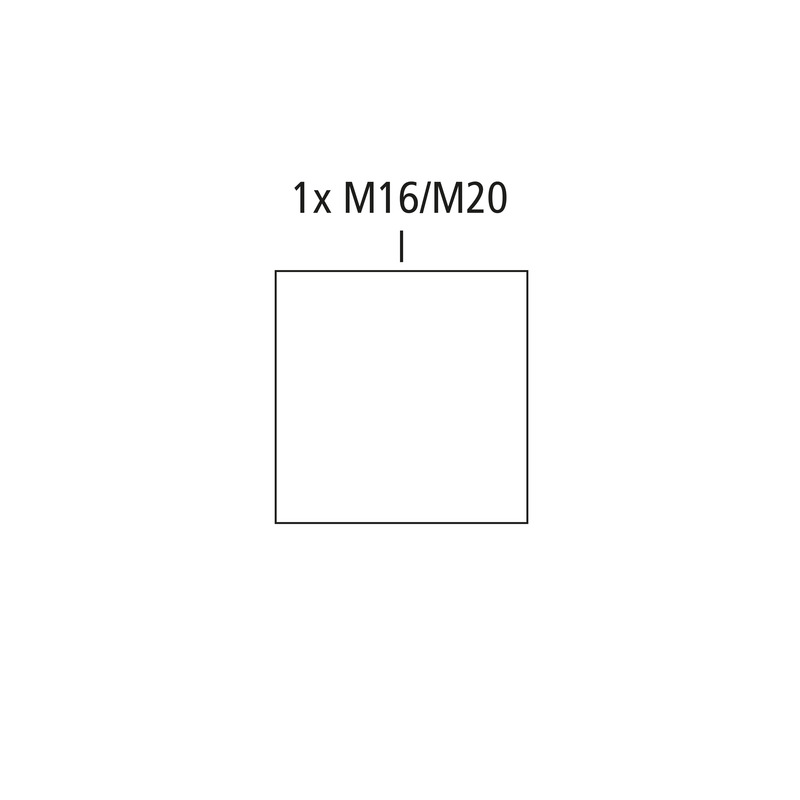

Base: Policarbonato, gris, Tapa: Policarbonato, reforzado con fibra de vidrio, gris, Pretroquelados, M12/M16, (1 lateralmente)

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	1000 V
Clase de protección	II
Clase de protección	IP66
UL Type Rating	4X, 12/12K

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	52 mm
Longitud	50 mm
Altura	35 mm
Peso	0.039 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
Par de torsión del tornillo de la tapa	1.2 Nm
Alineable	sí
Clase de parte superior	Tapa
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902901210
Packing Unit Code	C62
ETIM Class	EC000261
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Poliuretano
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)
