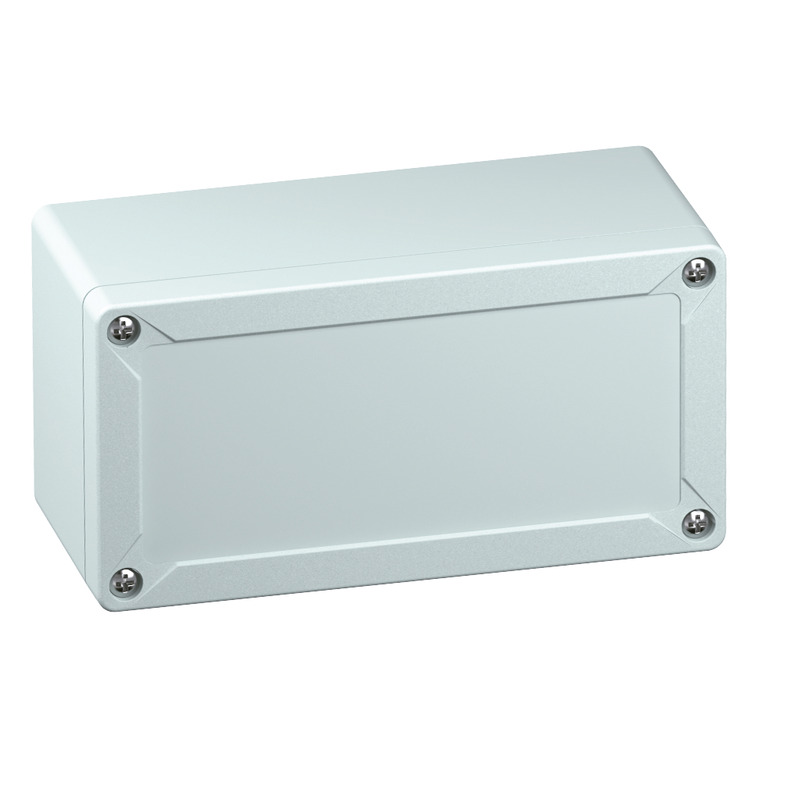

TG PC 1608-9-o

Envolvente

TG PC 1608-9-o

Número de producto: 20090601 | Dimensiones: 162 x 82 x 85 mm

Envolvente, con grado de protección IP66/IP67, Policarbonato, Certificado según UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (resistencia al amoníaco), U_i=690V AC, U_i=1000V DC, puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas, con cierre rápido

Base: Policarbonato, gris, Tapa: Policarbonato, gris, Paredes laterales lisas

Incluye:
retenedores antipérdida de la tapa, 4 tornillos de fijación para accesorios.

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	1000 V
Clase de protección	II
Clase de protección	IP66/IP67
UL Type Rating	12

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	162 mm
Longitud	82 mm
Altura	85 mm
Peso	0.264 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
Alineable	sí
Clase de parte superior	Tapa
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902813834
Packing Unit Code	C62
ETIM Class	EC000261
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Poliuretano
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Marca de conformidad	DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje EN	pdf (721 KB)

Hoja de dimensiones

Plano acotado	pdf (139 KB)
Plano acotado	dxf (1 MB)
Plano acotado	dwg (245 KB)
Plano acotado	jpg (889 KB)

Certificado

UL Certificado (UL50/UL50E) EN	pdf (306 KB)
DLG Autorización DE	pdf (2 MB)
CE Declaración DE/EN/PL	pdf (56 KB)
UKCA Declaración EN	pdf (48 KB)
DLG Autorización EN	pdf (2 MB)
CE Declaración DE/EN/FR	pdf (50 KB)

Accesorios

nuevo

Juego de fijación de mástil/tubo - MABF 65-2

Juego de fijación de mástil/tubo MABF 65-2

Dimensiones : 38 x 65 x 15 mm
Número de producto: 89601101

para cuadros vacíos TK 77, TK 97, TG 88, TG 1208, TG 1608 (se...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Lista de seguimiento

Juego de lengüetas de sujeción ext. - TG ABL

Juego de lengüetas de sujeción ext. TG ABL

Dimensiones : 7 x 51,8 x 22,8 mm
Número de producto: 18200201

para todos los cuadros TG, Juego = 4 piezas

Juego de lengüetas de sujeción exterior, de plástico

Lista de seguimiento

Juego de precintado - TG PST1

Juego de precintado TG PST1

Dimensiones : 10 x 25 x 16,5 mm
Número de producto: 18200401

para TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Juego de precintado

Lista de seguimiento

Placa de montaje - TG MPI-1608

Placa de montaje TG MPI-1608

Dimensiones : 73 x 131 x 2,5 mm
Número de producto: 18600601

para TG 1608

Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris

Lista de seguimiento

Placa de montaje - TG MPS-1608

Placa de montaje TG MPS-1608

Dimensiones : 73 x 131 x 2 mm
Número de producto: 18700601

para TG 1608

Placa de montaje de chapa de acero, galvanizada, grosor de 2 mm

Lista de seguimiento

Broca escalonada - LFR

Broca escalonada LFR

Número de producto: 19599501

Fresado: M16-32, Ø16,5 - 32,5 mm

Fresas escalonadas

Lista de seguimiento

Carríl DIN - TS 15-144

Carríl DIN TS 15-144

Dimensiones : 5 x 144 x 15 mm
Número de producto: 19714601

para TG 1608 y TG 1612, longitud 144 mm

Carril estándar según norma DIN EN 60715, ancho de 15 x 5 mm

Lista de seguimiento

Carríl DIN - NS 35-144/2

Carríl DIN NS 35-144/2

Dimensiones : 35 x 144 x 7,5 mm
Número de producto: 19814601

para TG 1608 y TG 1612, longitud 144 mm

Carril estándar según norma DIN EN 60715, 35 x 7,5 mm

Lista de seguimiento

Elemento de compensación de presión - DAE M12

Elemento de compensación de presión DAE M12

Dimensiones : 18,5 x 17,6 x 18,5 mm
Número de producto: 26241201

M12 x 1,5 mm, Longitud de rosca 10 mm

Elemento de compensación de presión con lámina especial de membrana transpirable y estanca al agua...

Lista de seguimiento

Datos CAD

Datos CAD	Descargar datos 3D-CAD

Texto del producto

Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg

Productos similares

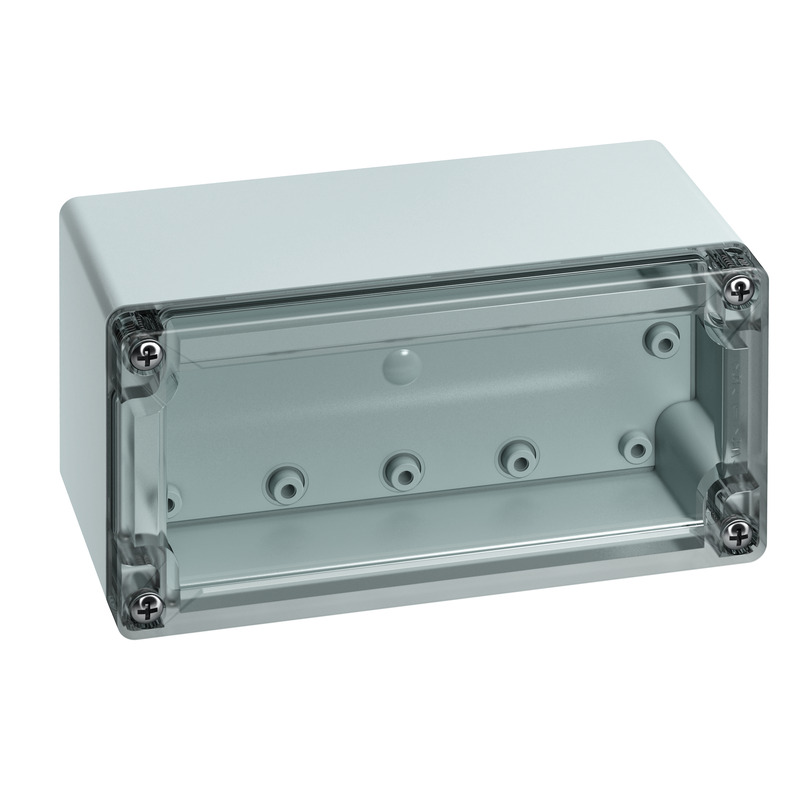

Envolvente - TG PC 1608-9-to
