Kleinverteiler AK 56 UL (73345652) Distribuidor pequeño certificado AK UL: Spelsberg

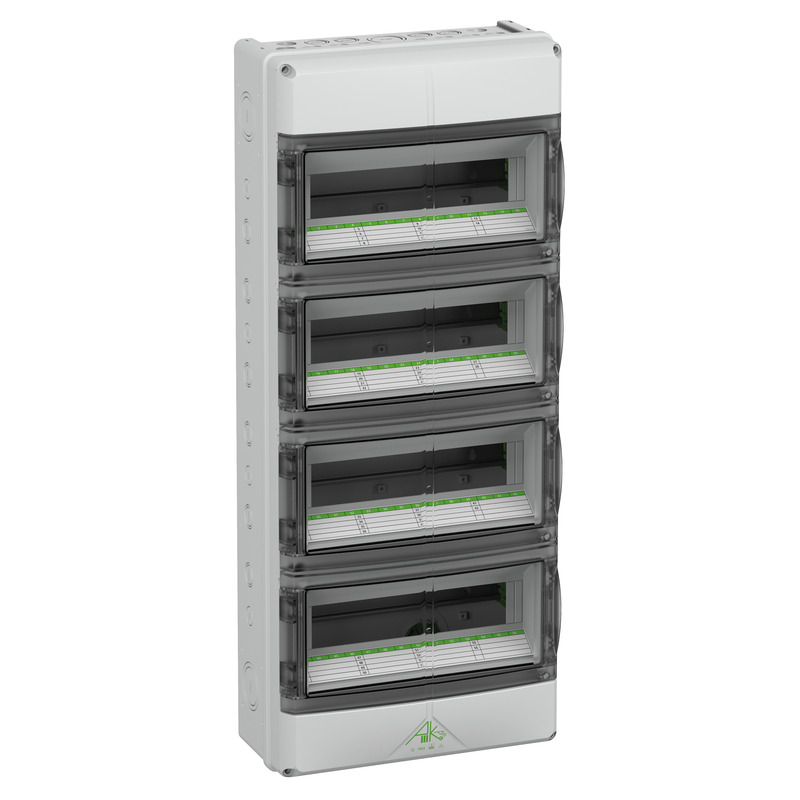

Cuadro de distribución

AK 56 UL

Número de producto: 73345652 | Dimensiones: 315 x 730 x 155 mm

Cuadro de distribución, con grado de protección IP65, UL Type Rating 3R, 12/12K, con elementos de ventilación integrados para la reducción de la formación de agua condensada en el interior, Tensión de funcionamiento nominal: 400V AC, Tensión aislante de medición: 1000V AC, 1500V DC, Certificado según VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (resistencia al amoníaco), Pretroquelados métricos en los laterales superior e inferior para entradas con prensestopas y/o conos de doble membrana. Incluye 10 entradas abiertas en la parte superior para colocar elementos de entrada que cuenten debidamente con certificado UL, para instalaciones en entornos industriales y en zonas exteriores no protegidas

de 4 filas, 56 módulos, sin bornero de N y T

Highlights

Seguro - Gracias al elevado tipo de seguridad IP65 y la versión robusta y sin halógeno queda garantizado un funcionamiento seguro incluso en caso de condiciones industriales adversas.



Características eléctricas

Tensión de funcionamiento nominal AC 400 V
Tensión aislante de medición CA 1000 V
Tensión aislante de medición CC 1500 V
Clase de protección II
Clase de protección IP65
ventilado
Cantidad de unidades de división por fila 56
con borne N no
con borne PE no
UL Type Rating 3R, 12/12K

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 315 mm
Longitud 730 mm
Altura 155 mm
Longitud interior 750 mm
Ancho interior 295 mm
Altura interior 106 mm
Peso 5.455 kg

Características del material

Resistente a los rayos UV
sin halógenos
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Estructura
Fuerza de golpe IK08
precintable
Par de torsión del tornillo de la tapa 1.2 Nm
Variante de brida no
Alineable

Condiciones ambientales

humedad relativa máx. de 25 °C 90 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902575459
Packing Unit Code CT
ETIM Class EC000214
Número de tarifa aduanera 85369095

Material

Material parte inferior Policarbonato, reforzado con fibra de vidrio
Material parte superior Policarbonato
Material entrada no relevante
Material junta Poliuretano
Material tornillo de la tapa Poliamida, reforzada en fibra de vidrio
Material ventana abatible Policarbonato

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Marca de conformidad UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Marca de conformidad UL-EU (EN 62208)
Marca de conformidad UL-EU (EN 61439-1/-2)
Marca de conformidad UL-EU (EN 61439-1/-3)
Marca de conformidad DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Banda de inscripción

Banda de inscripción pdf (5 MB)

Manual

Manual de producto DE pdf (4 MB)
Manual de producto EN pdf (3 MB)

Certificado

UL Certificado (UL-Standard) EN pdf (182 KB)

Accesorios

Tapas cubre-módulos AK AS UL

  • Dimensiones : 52 x 107,8 x 9,1 mm
  • Número de producto: 79901252

Ancho de 108 mm para 6 unidades de división



Tiras de cobertura, para el cierre de cuadros automáticos no usados, separable, gris



Guarnición cerradura AK SGA-1

  • Dimensiones : 110 x 75 x 15 mm
  • Número de producto: 70610201

Cierres idénticos



Guarnición cerradura, para el montaje en trampillas de la serie AK, con 2 llaves e instrucciones de...



Guarnición cerradura AK SGA-2

  • Dimensiones : 140 x 80 x 15 mm
  • Número de producto: 70690201

Cierres diferentes, posibilidad máx. 10 cierres diferentes



Guarnición cerradura, para el montaje en trampillas de la serie AK, con 2 llaves e instrucciones de...



Racor de unión AK3 KS M50

  • Dimensiones : 130 x 80 x 50 mm
  • Número de producto: 73383001



Racor roscado M50 para la unión lateral de cuadros de tipo AK/AK-F 14/28/42/56/70 incluyendo los...



Lengüetas de fijación exterior AK3 ABL-ES

  • Dimensiones : 30 x 85 x 10,3 mm
  • Número de producto: 73383301



Lengüetas de sujeción exterior de acero inoxidable, adecuado para cuadros AK/AK-F 14/28/42/56/70 y...



Texto del producto

Productos similares

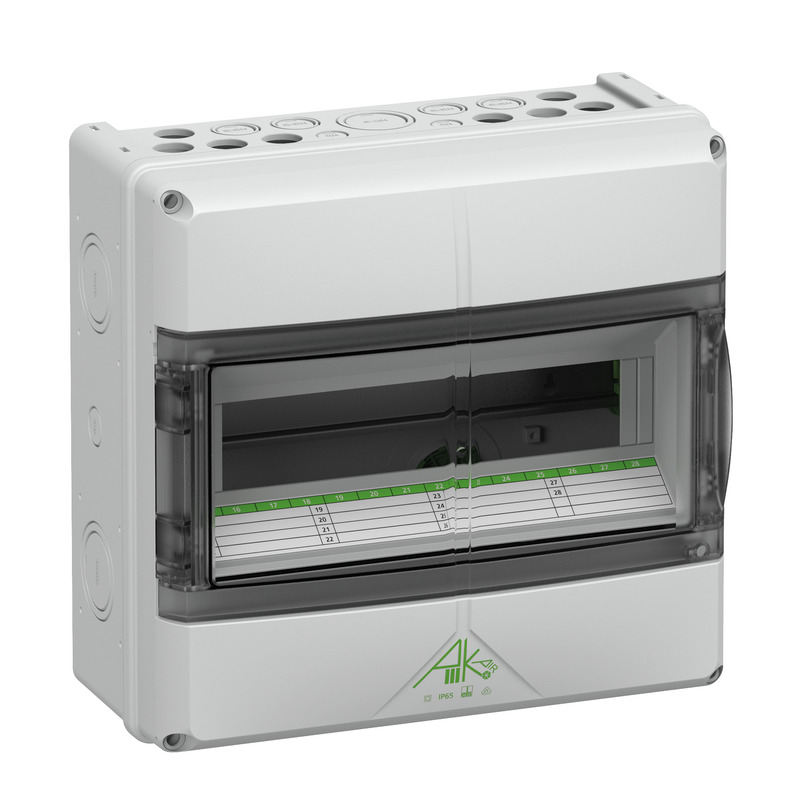

Cuadro de distribución AK 14 UL

  • Dimensiones : 315 x 300 x 155 mm
  • Número de producto: 73341452

de 1 fila, 14 módulos, sin bornero de N y T



Cuadro de distribución, con grado de protección IP65, UL Type Rating 3R, 12/12K, con elementos de...

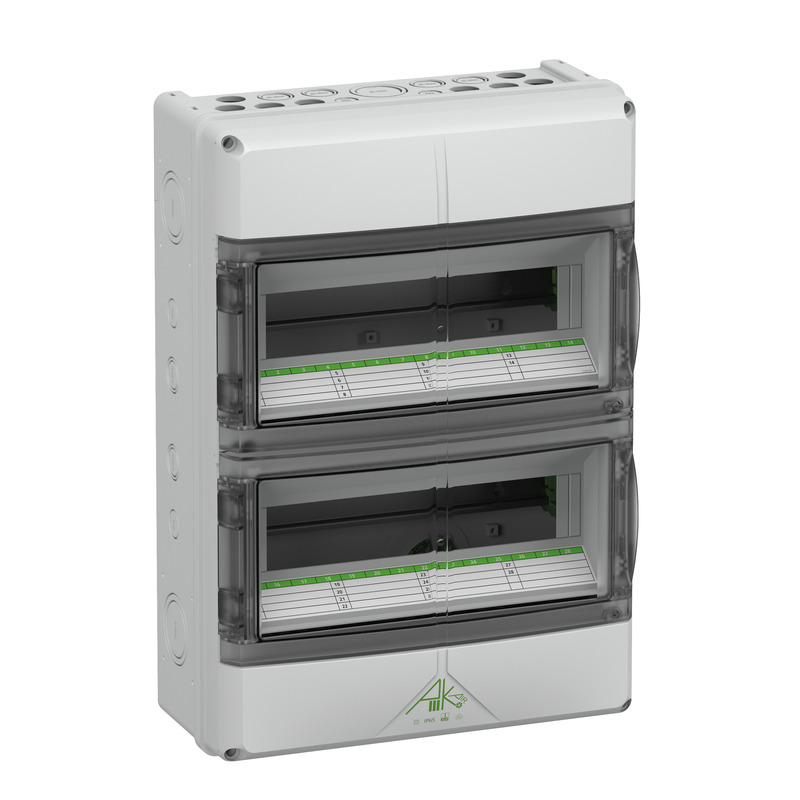

Cuadro de distribución AK 28 UL

  • Dimensiones : 315 x 450 x 155 mm
  • Número de producto: 73342852

de 2 filas, 28 módulos, sin bornero de N y T



Cuadro de distribución, con grado de protección IP65, UL Type Rating 3R, 12/12K, con elementos de...

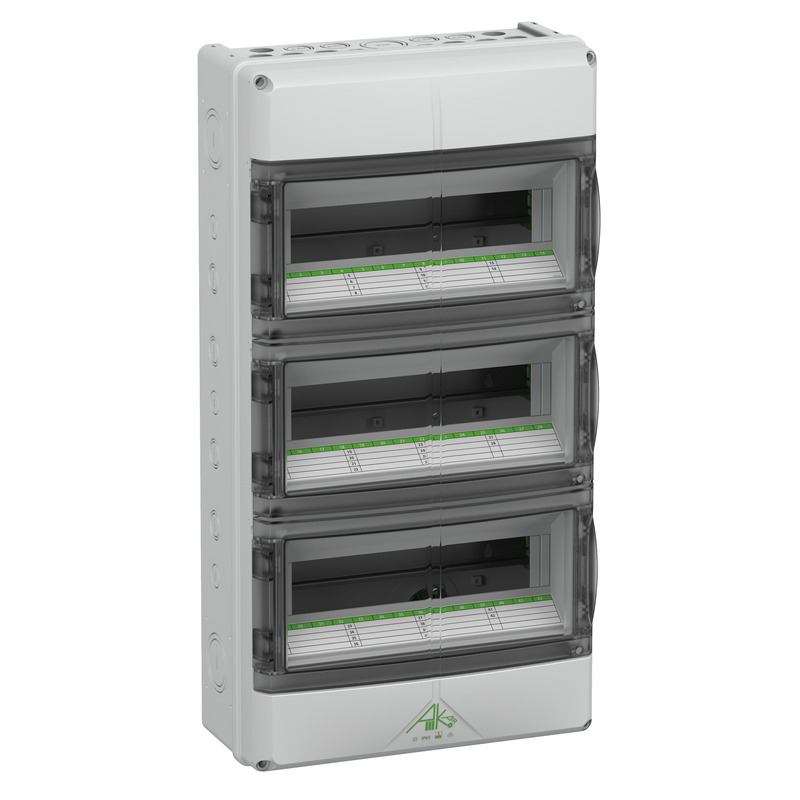

Cuadro de distribución AK 42 UL
