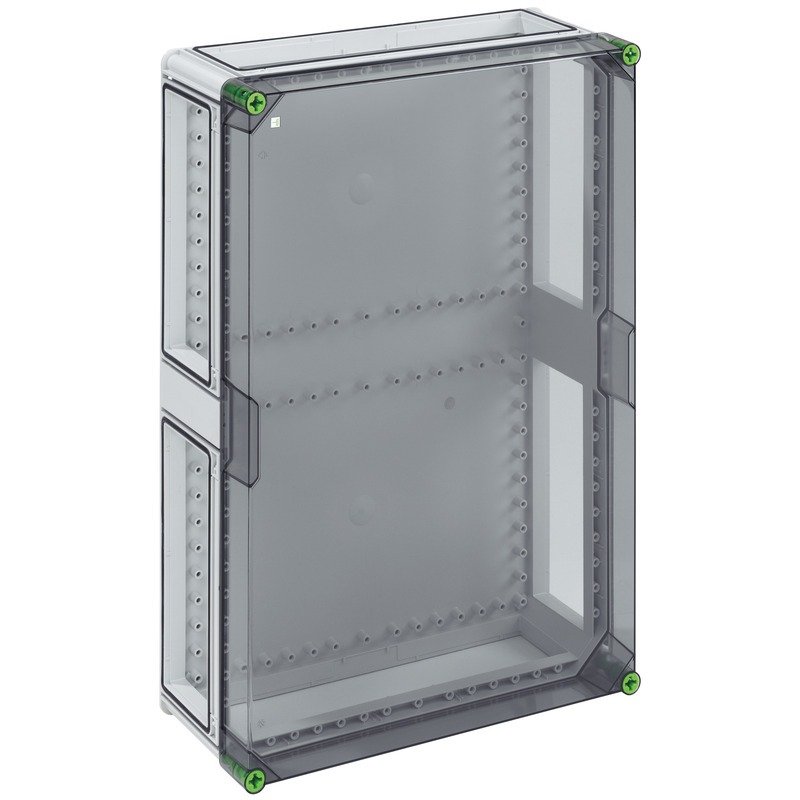

Cuadro vacío, 4 x uniones a cuadro (GGV)
con tapa transparente
Envolvente
GTi 5-t
Número de producto: 01000501 | Dimensiones: 440 x 640 x 179 mm
- Datos técnicos
- Descargas
- Datos de planificación
- Disipación de potencia
- Accesorios
- Productos similares
Características eléctricas
| Tensión aislante de medición CA | 690 V |
|---|---|
| Tensión aislante de medición CC | 1000 V |
| Clase de protección | II |
| Clase de protección | IP65 |
| UL Type Rating | 3R |
Colores
| Color parte inferior | gris |
|---|
Dimensiones
| Anchura | 440 mm |
|---|---|
| Longitud | 640 mm |
| Altura | 179 mm |
| Altura interior | 157 mm |
| Peso | 3.93 kg |
Características del material
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | V2 |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
Características mecánicas
| Modo de fijación | Revoque |
|---|---|
| Fuerza de golpe | IK08 |
| Par de torsión del tornillo de la tapa | 2.5 Nm |
| Alineable | sí |
Condiciones ambientales
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
Sales Information
| EAN | 4013902050291 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000058 |
| Número de tarifa aduanera | 85389099 |
Material
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
Accesorios
Marquesina protectora contra inclemencias GFW 30
- Dimensiones : 325 x 231 x 73 mm
- Número de producto: 07335001
320mm, incl. brida fresada GFL
Marquesina protectora contra inclemencias para cuadros GTi, modular combinable, para la reducción de...
Marquesina protectora contra inclemencias GFW 40
- Dimensiones : 445 x 231 x 73 mm
- Número de producto: 07345001
440mm, incl. brida fresada GFL
Marquesina protectora contra inclemencias para cuadros GTi, modular combinable, para la reducción de...
Juego de laterales de cierre compuesto por GFL 321, 331, 341, 351,...
Juego de bridas con punzonados previos métricos, 2 x uniones abridadas por cada brida
