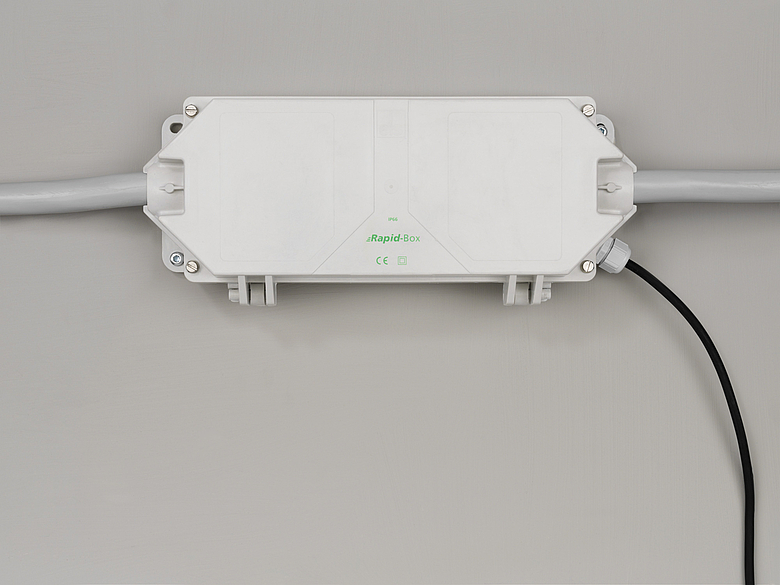

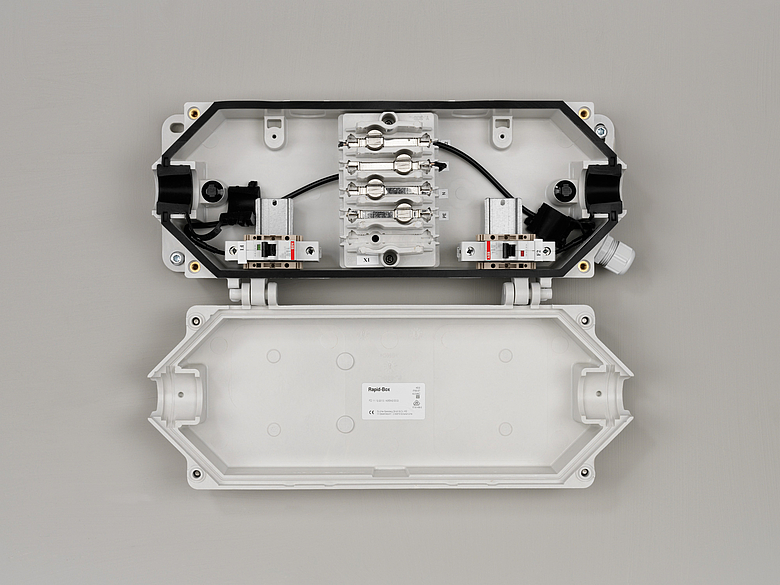

Rapid-Box
Conexionado de conductores sin cortar hasta 50 mm²
La solución para la derivación segura de conductores sin cortar hasta 50 mm² en túneles.
En túneles, naves industriales y rascacielos se utilizan muchos kilómetros de cable. En esos casos es muy rentable el poder derivar la corriente eléctrica de un modo cómodo y seguro (p. ej., para bases de enchufe o lámparas) en tramos extensos.
Ahora, la Rapid-Box de Spelsberg permite hacerlo de un modo tan rápido como seguro.
Hasta ahora, la derivación de cables para el suministro de corriente a diversas aplicaciones era bastante costosa, sobre todo si las normas hacen necesaria la instalación adicional de otros componentes. La nueva Rapid-Box de Spelsberg hace posible esas tareas de un modo mucho más rápido y económico. Este nuevo sistema de envolventes ha sido concebido especialmente para la derivación con protector eléctrico de conductores sin cortar hasta 50 mm² (Cu).
Ventajas
- Tapa desmontable
- Dotación variable de componentes de la tapa
- Utilización en zonas con riesgo de corrosión
- Baja emisión de sustancias contaminantes en caso de incendio ("Low Smoke")
- Certificación europea según la norma EN 61439 (conjuntos de aparamenta)
- Certificación europea según la norma EN 1363
- Certificación alemana según DIN 4102-2 (comprobación de resistencia al fuego)

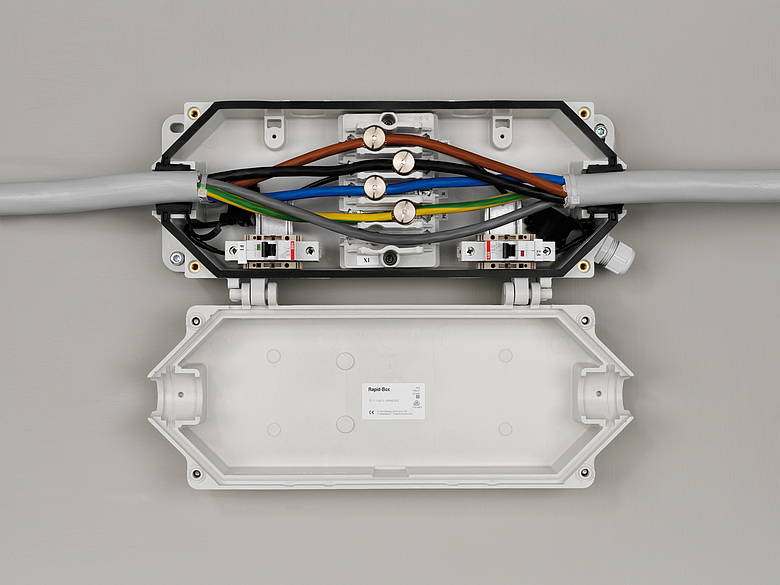

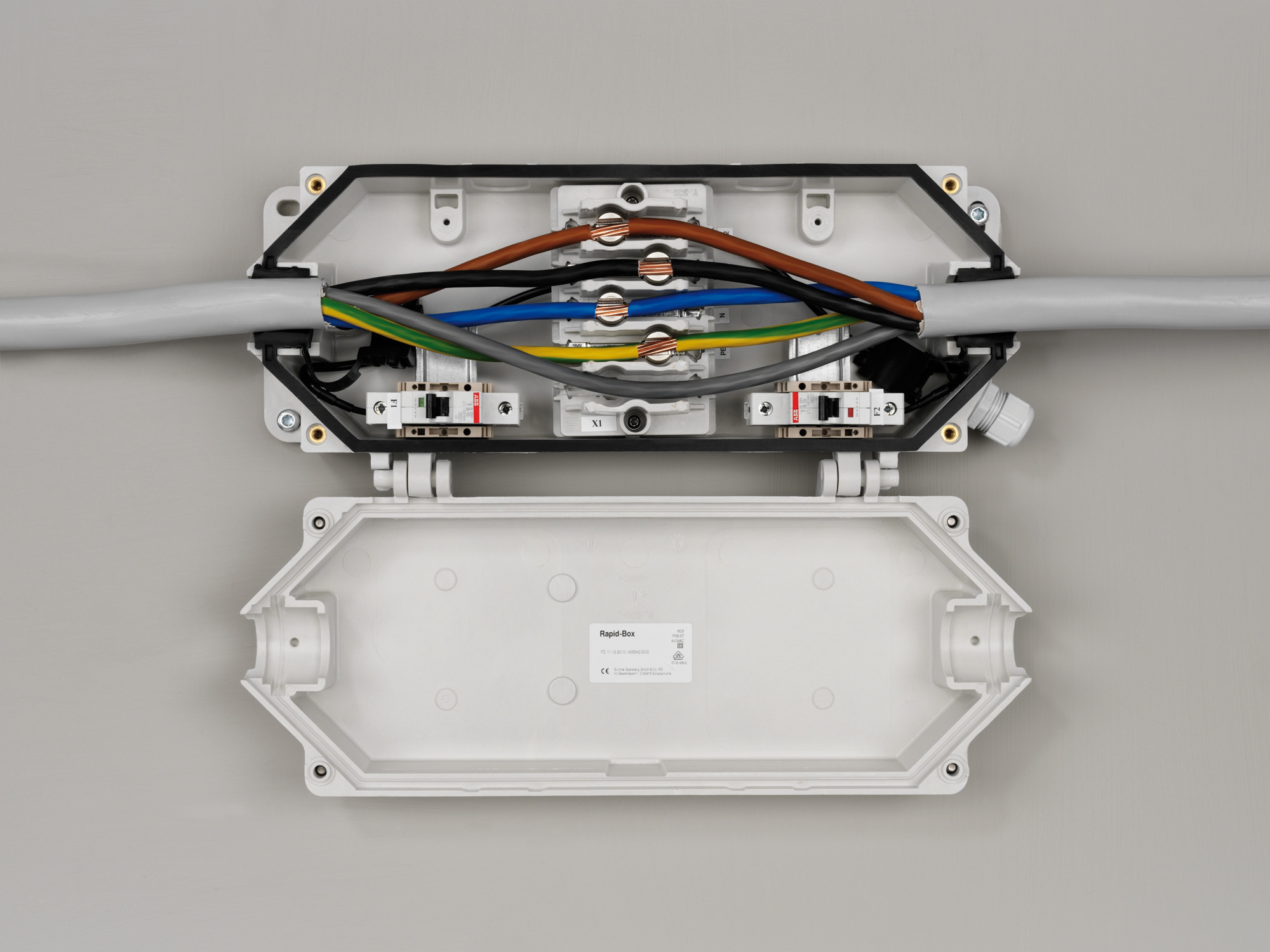

- Conexionado de conductores de cobre sin cortar hasta 50 mm², incluso posteriormente
- Conexionado libre de mantenimiento mediante suspensión elástica y borne de muelle de tracción
- El material de la envolvente es extremadamente robusto y resistente a la radiación UV

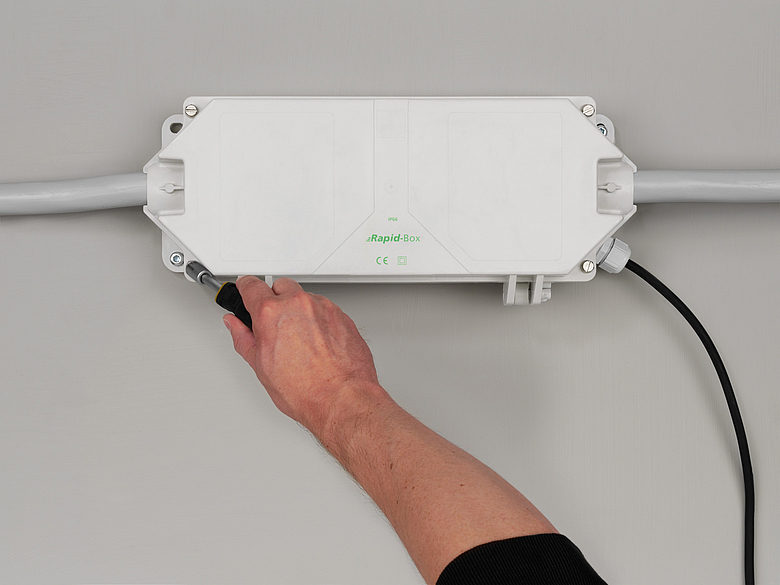

- El montaje con fijación externa también es posible con la tapa cerrada
- El borne principal también puede utilizarse como borne de conexión de dos conductores cortados
- Tapa y tornillo imperdibles
Características destacadas de Rapid-Box

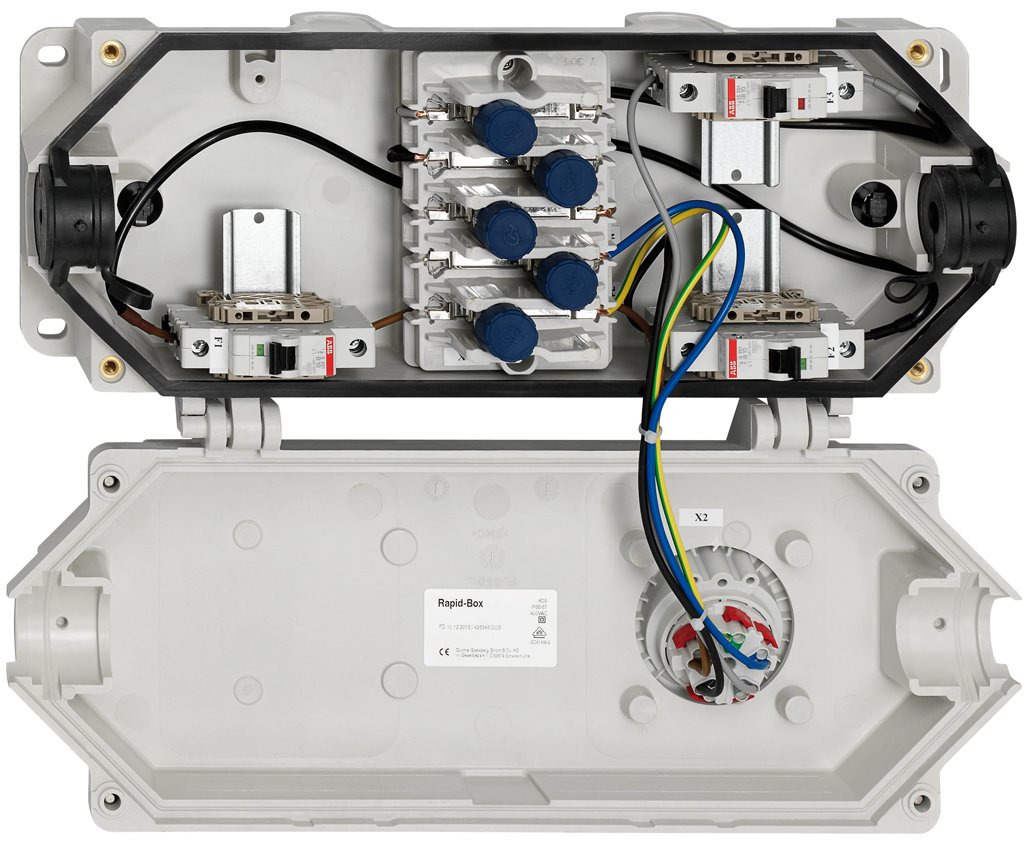

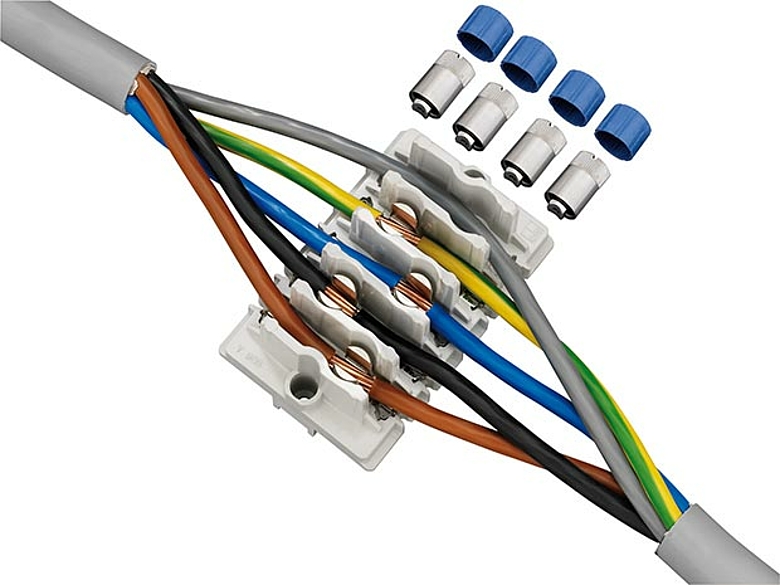

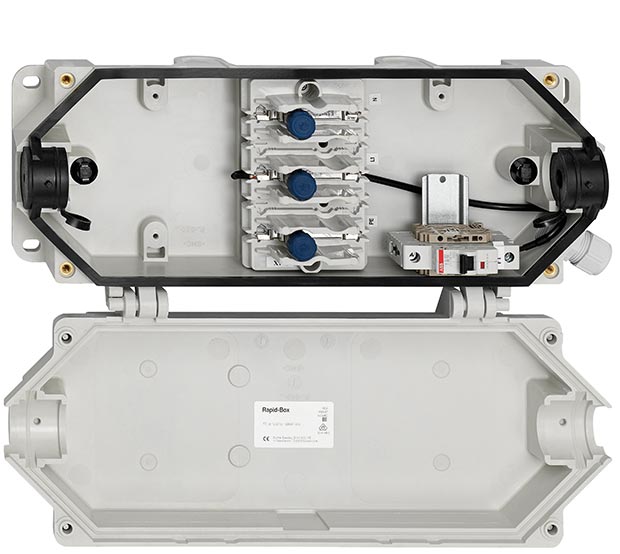

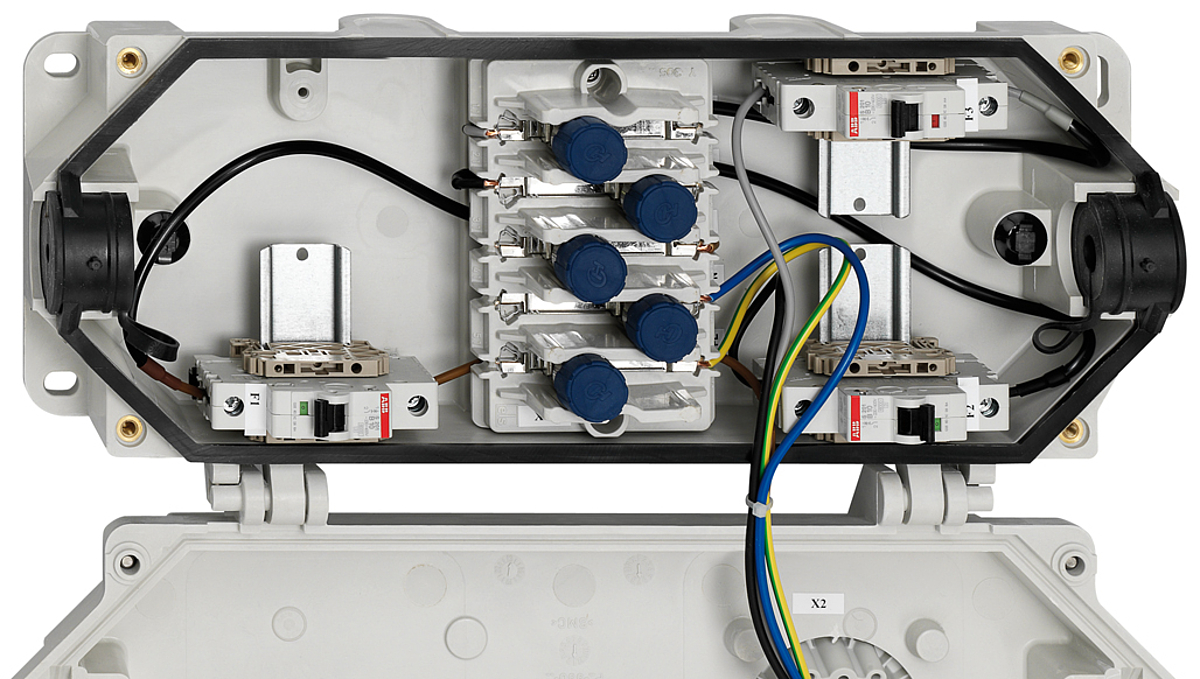

Borne de conexión
- Dotación de bornes variable de 2 a 5 polos
- Bloque de conexión elevado y exento de mantenimiento

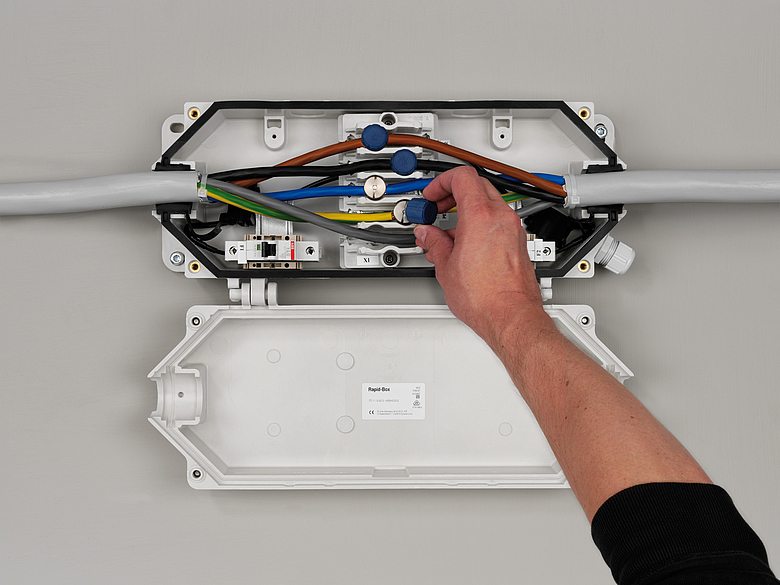

- Tuercas revestidas elásticas para un cableado de tránsito libre de mantenimiento
- Borne tensado por resorte para la derivación
- Variantes de borne para modelos estándar y dotados de conservación del funcionamiento
Tapa
- Unión del borne con la lengüeta de fijación por tornillo cilíndrico

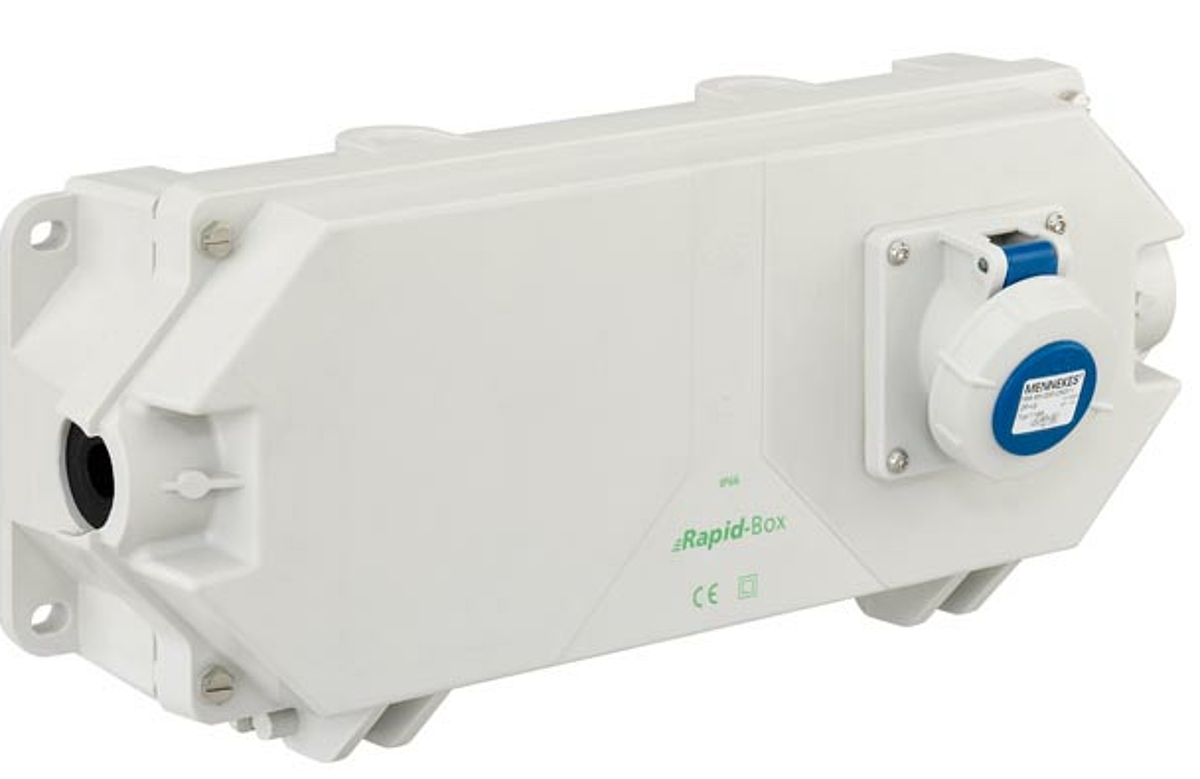

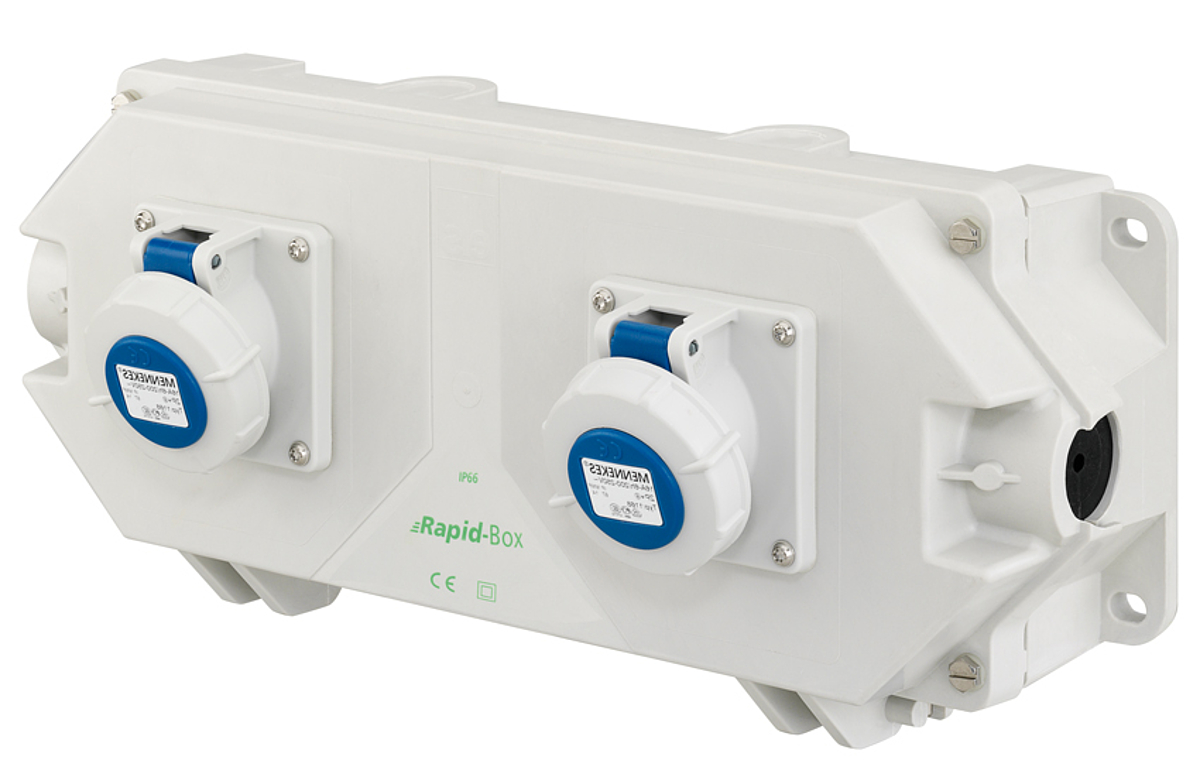

- Tapa de dotación variable
- Tapa y tornillos imperdibles
- Tapa desmontable
- Tope firme que garantiza la fuerza de apriete necesaria de la junta

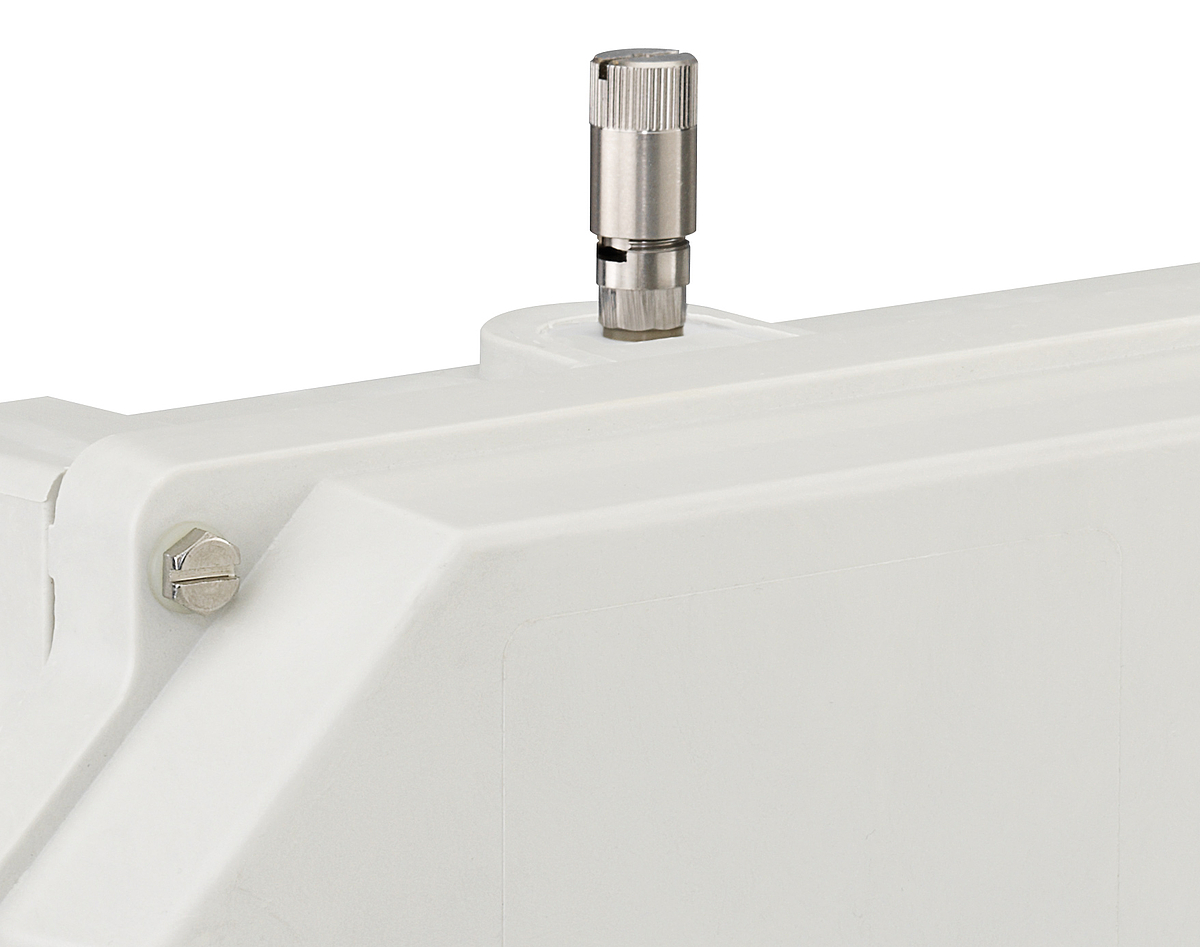

Puesta a tierra exterior opcional
- Equipamiento posible de cada variante con una puesta a tierra externa mediante el montaje de un contacto de tierra en la caja
- Uniones conductoras entre las zonas interna y externa
- Clase eléctrica I
- Puesta a tierra de todas las partes metálicas del interior de la caja por contacto de tierra externo
- Carril DIN: unión del contacto de tierra con la red de baja tensión por regleta de bornes con conductor protector
- La puesta a tierra externa hace posible prescindir de un contacto de conductor protector en el borne
Notas de instalación
Montaje en techo, pared y bandeja portacables
- Orientación vertical y horizontal

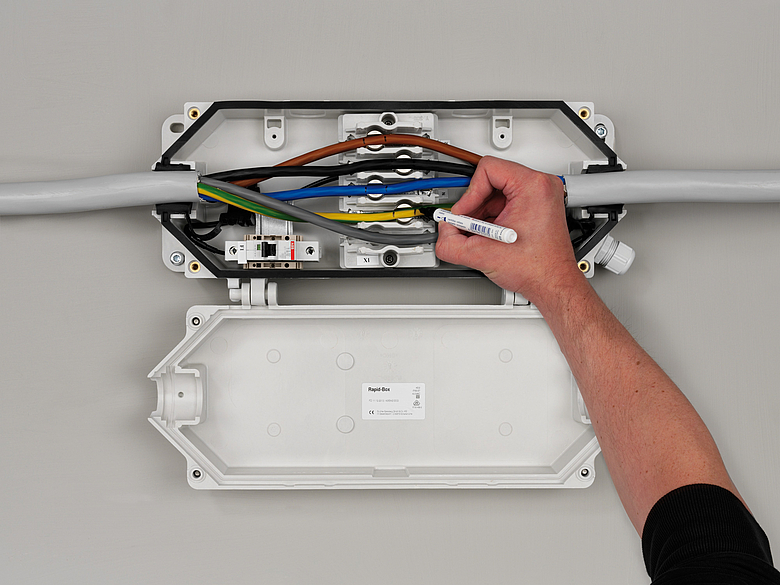

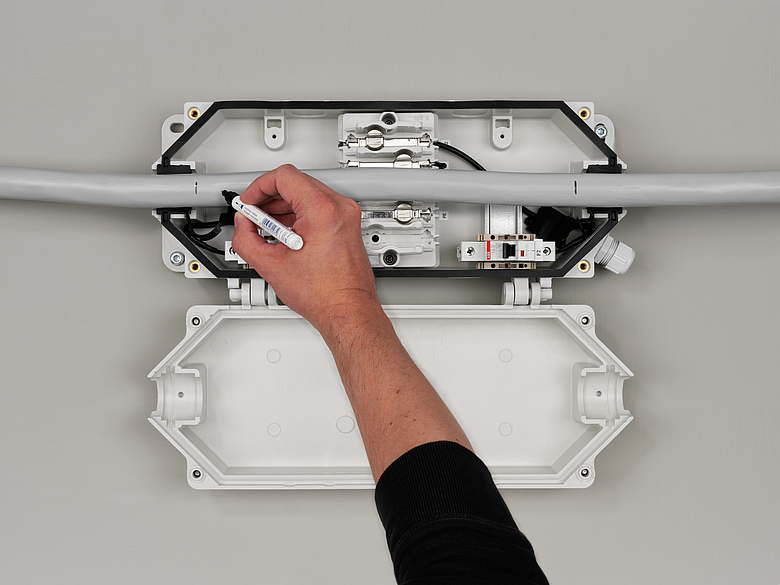

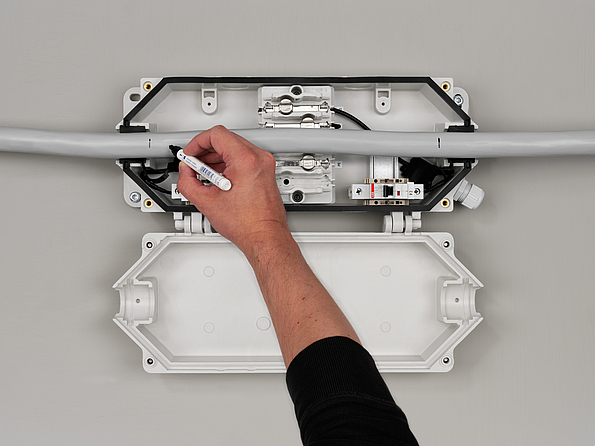

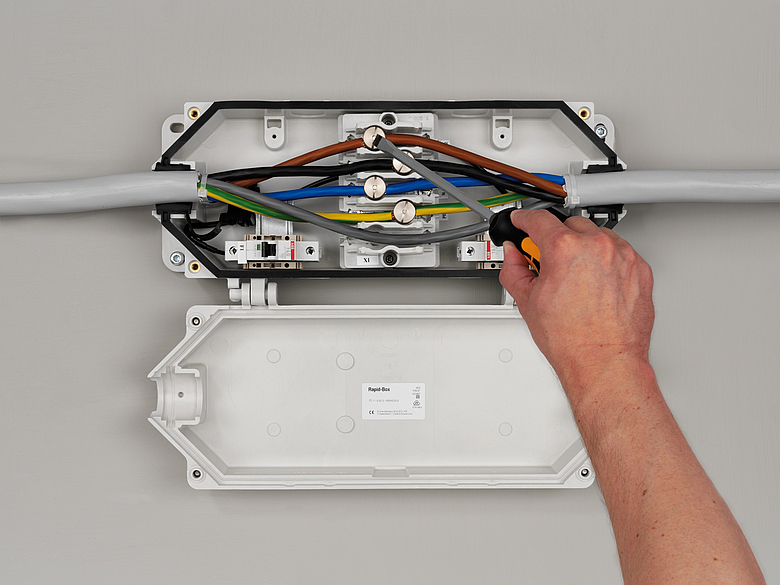

- Montaje de cables sencillo durante la instalación
- Conexión rápida, sencilla y ahorradora de tiempo y costes (15 minutos / caja)

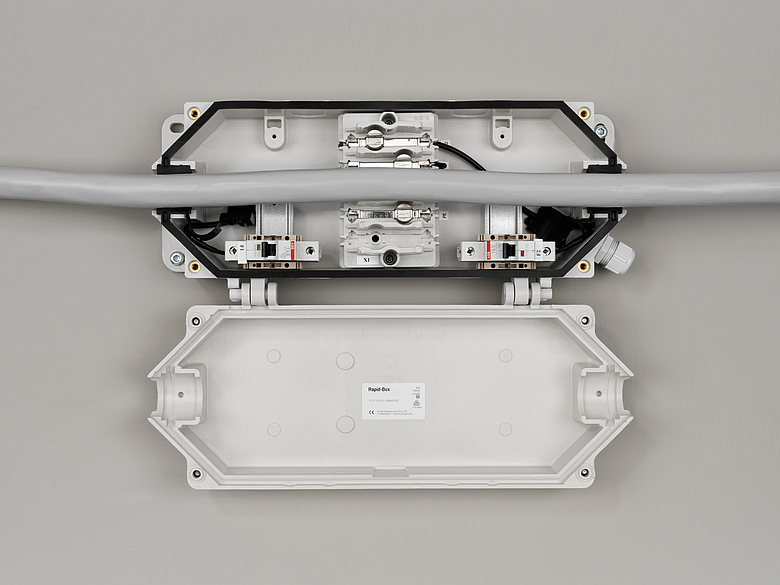

- Conexión posterior en cables existentes sin necesidad de cortar cables
