¡Este artículo está archivado!

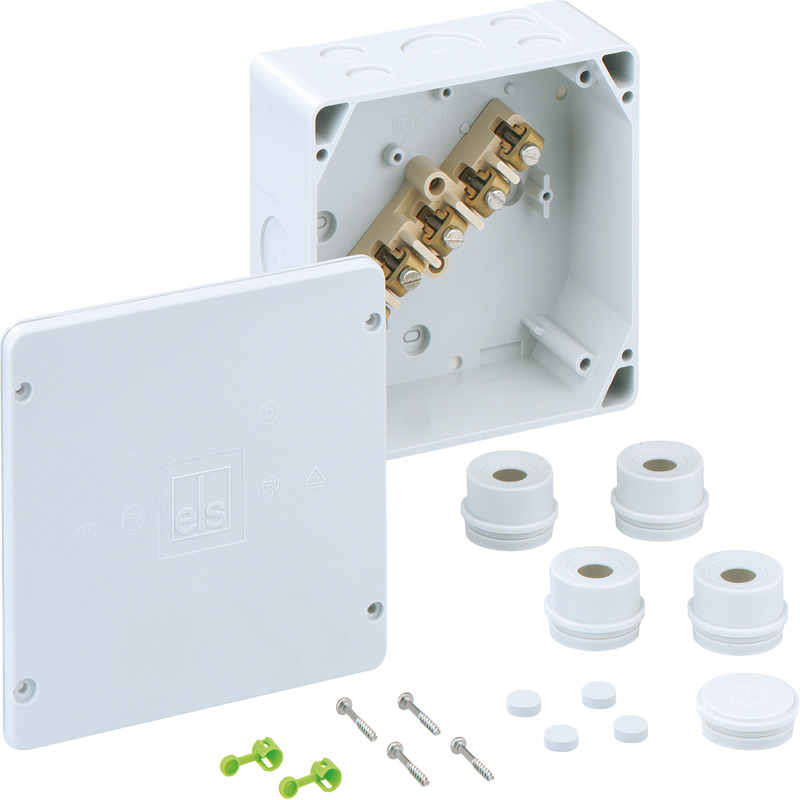

Cajas de derivación

WK 160-16²

Número de producto: 41641201 | Dimensiones: 165 x 165 x 76 mm

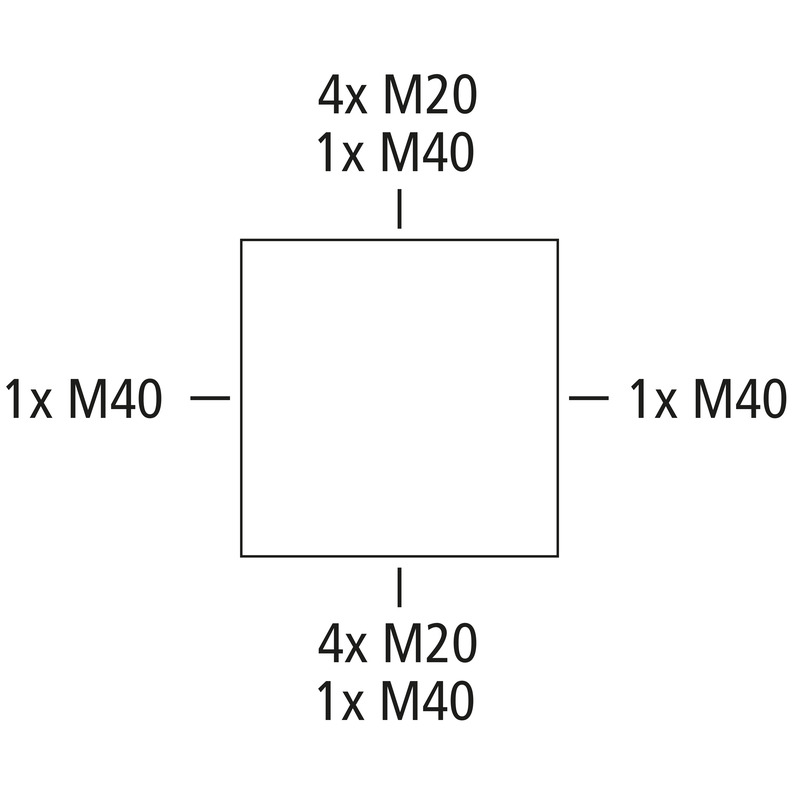

Cajas de derivación, con grado de protección IP54, Sección nominal 16 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M40, (12 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores

gris, con bornero roscado, 5 polos - 16 mm² (5 x 10² / 3 x 16²)

Incluye:
4 Conductos de montaje IP54 M40 Zona de sellado 17 - 30 mm, 1 apones M40, 1 Juego de precintado

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 16 mm²
Clase de protección II
Clase de protección IP54
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 165 mm
Longitud 165 mm
Altura 76 mm
Peso 0.861 kg

Características del material

Resistente a los rayos UV no
sin halógenos
Clasificación por inflamabilidad según UL94 V0
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK05
precintable no
Par de torsión del tornillo de la tapa 1.8 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 40 °C
Temperatura ambiente 24 h 35 °C
Lugar de instalación Zona interior

Sales Information

EAN 4013902040292
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior Duroplast
Material parte superior Duroplast
Material junta Elastómero termoplástico
Material tornillo de la tapa Acero

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (159 KB)

Hoja de dimensiones

Plano acotado pdf (104 KB)
Plano acotado dxf (2 MB)
Plano acotado dwg (437 KB)
Plano acotado jpg (833 KB)

Certificado

UKCA Declaración EN pdf (49 KB)
CE Declaración DE/EN/FR pdf (311 KB)
VDE Certificado DE/EN pdf (597 KB)

Accesorios

¡Este artículo está archivado!

Bornero WK 160 KLS-16²

  • Dimensiones : 38 x 120 x 32 mm
  • Número de producto: 46051601

5x16 mm², para cuadros EK K3, K4



Borna de conexión, Ui=400 V / 690 V



Texto del producto

Productos similares

¡Este artículo está archivado!

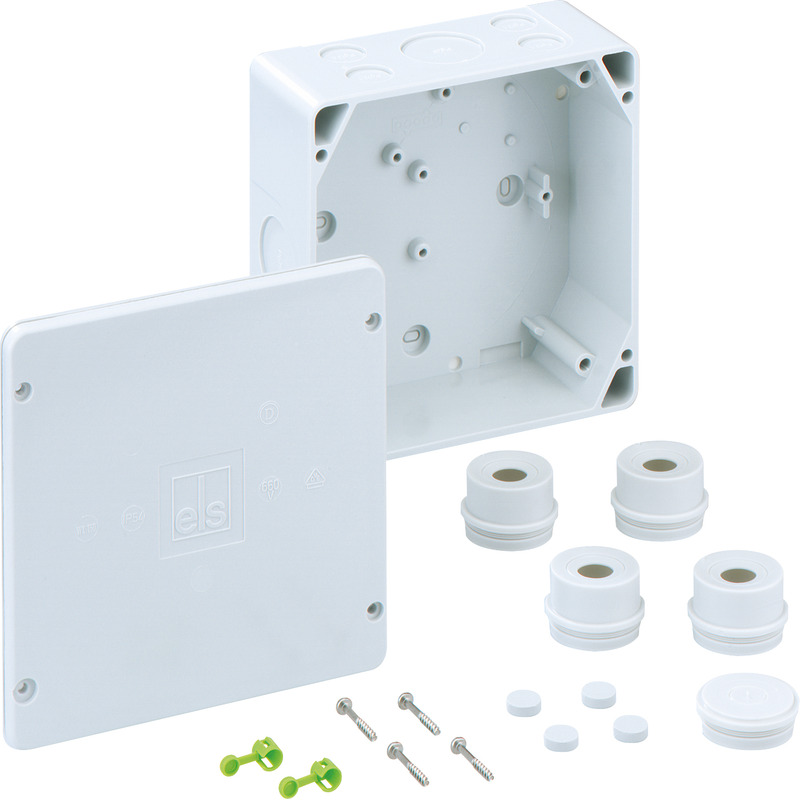

Cajas de derivación WK 160-L
