Cajas de derivación

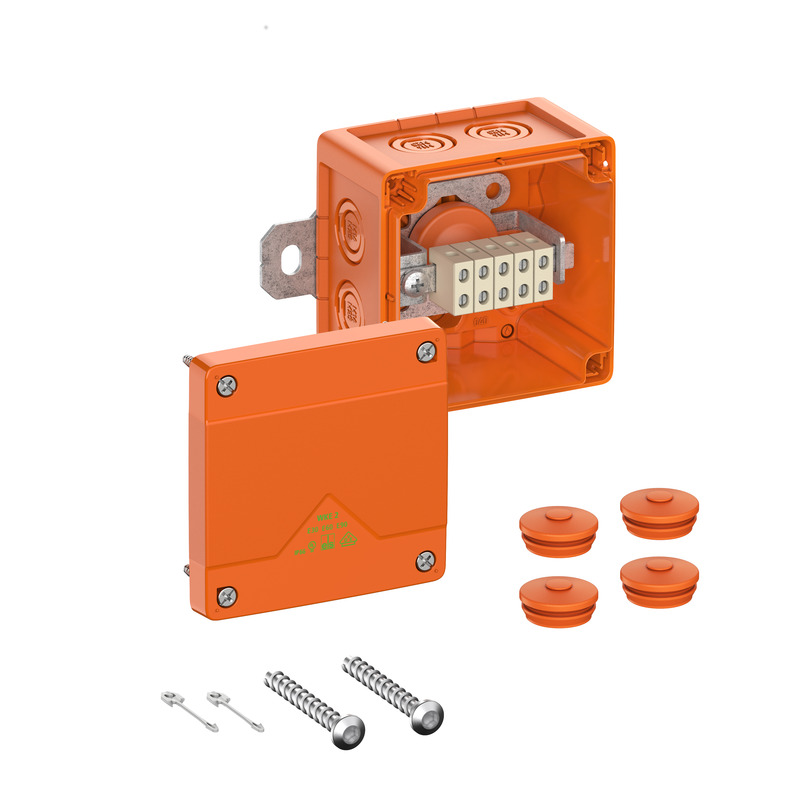

WKE 2 - 5 x 1,5²

Número de producto: 86650201 | Dimensiones: 100 x 100 x 70 mm

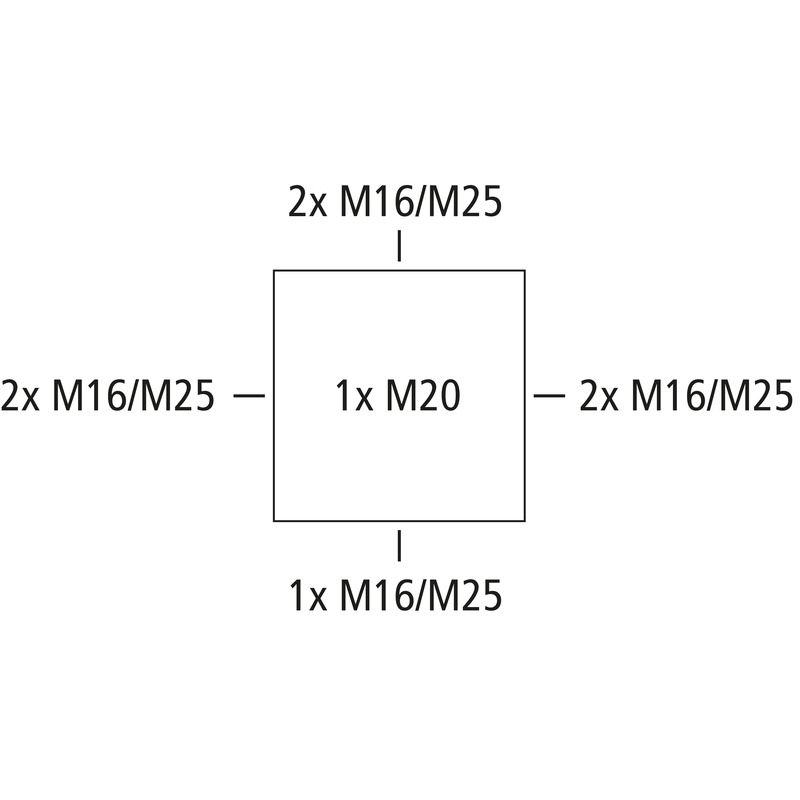

Cajas de derivación, con grado de protección IP66, U_i=450 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Pretroquelados, M16/M25, (1 Lado posterior, 7 lateralmente), puntos de fijación exterior, con mantenimiento de la función eléctrica E30 - E90 según DIN 4102, parte 12. Envolvente de termoplástico especial libre de halógenos. Bornas de cerámica espcial resistente a altas temperaturas.

naranja, Caja de conexión de 5 polos 0,5 - 4 mm², caja de derivación de 5 polos 0,5 - 1,5 mm², número de conductores por polo: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 4²

Incluye:

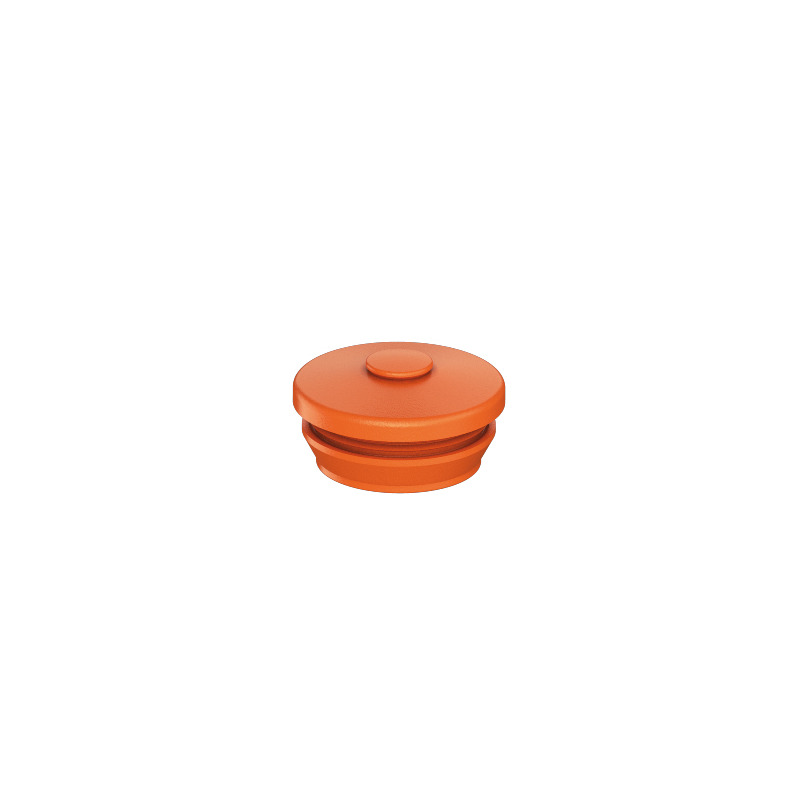

Retendor contra pérdida de tapa, anclaje con tornillos, 4 conos de doble membrana IP66 M25 (área de estanqueidad 9 - 17 mm)

Características eléctricas

Tensión aislante de medición CA	450 V
Tensión aislante de medición CC	450 V
Calibre mín. del cable	0,5 mm²
máx. sección transversal (linea de derivación)	1,5 mm²
Calibre mín. del cable	0,5 mm²
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP66
Bifurcación asegurada	no
Clase de conservación de función	E30/E60/E90
Número de polos (derivación)	5
Número de polos (paso)	5
UL Type Rating	otros
Número de fusibles en derivación	0

Colores

Color parte inferior	naranja
Color parte superior	naranja

Características adicionales

Ámbito de aplicación	Conectar y derivar

Dimensiones

Anchura	100 mm
Longitud	100 mm
Altura	70 mm
Longitud interior	87 mm
Ancho interior	87 mm
Altura interior	52 mm
Peso	0.43 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902630974
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Poliuretano
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	UL-EU (EN 62208)
