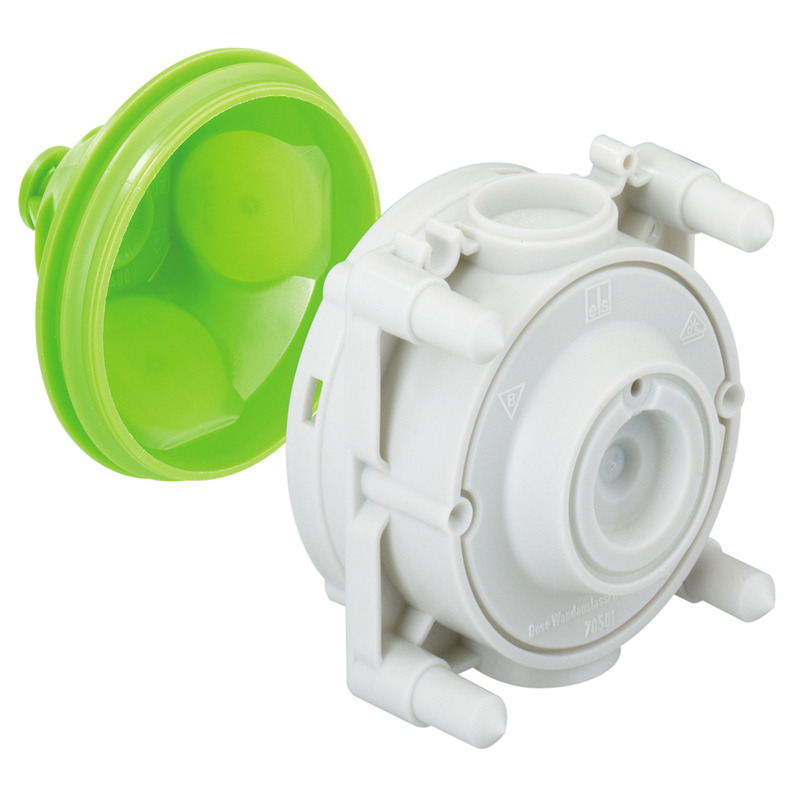

Caja de conexión para lámparas de techo

U 71 DAD

Número de producto: 97154801 | Dimensiones: 71 x 71 x 106 mm

Caja de conexión para lámparas de techo, combinable, salida de 35 mm, de 2 piezas, adecuado para todo tipo de encofrados y contraencofrados, 89 mm de alto, lado posterior cúpula con base roscada M5 (capacidad de carga 10 kg) para el alojamiento de un gancho de techo, con grado de protección IP30, Tensión aislante de medición: 400V AC, sin halógenos, Nº de entradas a 45°: 4

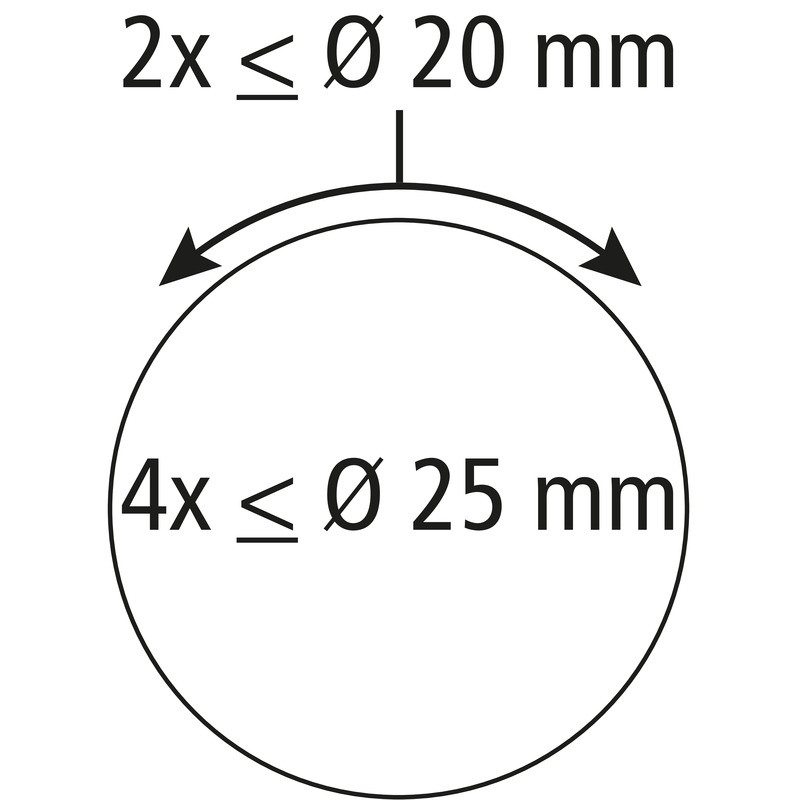

Fijación con adhesivo o con clavos, Membrana de perforación, Área de estanqueidad M16 - M25, apto para largueros de apoyo

Características eléctricas

Tensión aislante de medición CA	400 V
Clase de protección	IP30
Adecuado para	Construcción de hormigón
UL Type Rating	sin datos

Colores

Color parte superior	otros

Dimensiones

Anchura	71 mm
Longitud	71 mm
Altura	106 mm
Peso	0.043 kg

Características del material

sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C

Características mecánicas

Modo de fijación	Fijación con adhesivo o con clavos

Condiciones ambientales

humedad relativa máx. de 25 °C	- %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C

Sales Information

EAN	4013902879274
Packing Unit Code	C62
ETIM Class	EC002601
Número de tarifa aduanera	39269097

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado	pdf (147 KB)
Plano acotado	dxf (2 MB)
Plano acotado	dwg (498 KB)
Plano acotado	jpg (1 MB)

Certificado

CE Declaración DE/EN/FR	pdf (47 KB)
CE Declaración DE/EN/PL	pdf (226 KB)
UKCA Declaración EN	pdf (49 KB)

Accesorios

Tapa de cierre WAD VD

Número de producto: 97056201

de 2 piezas, tapa de cierre blanca, 35 mm Ø, como cubierta de salida

Tapa de cierre para cajas de derivaciónes, pirorretardante, blanco

Lista de seguimiento

U 71 DAD

Características eléctricas

Colores

Dimensiones

Características del material

Características mecánicas

Condiciones ambientales

Sales Information

Material

Descargar hoja de datos

Hoja de dimensiones

Certificado

Accesorios

de 2 piezas, tapa de cierre blanca, 35 mm Ø, como cubierta de salida

90 mm

100 mm

Fresado: M16-32, Ø16,5 - 32,5 mm

para el tipo HW 035 / HW 050 / HW 065, Distancia entre tornillos 60 mm

para tubos de rejilla M20

para tubos de rejilla M25

para tubos de rejilla M32

para tubos de rejilla M40

(apto solo para serie U 71)

sin troquel

con troquel de 18 mm para tubo M20

con troquel de 23 mm para tubo M25

con tornillos de sujeción

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

con casquillo de tuerca M5 para alojar el gancho del techo, transforma...

Área de expansión 9-25 mm Ø

(para caja de mecanismos U 71 97104502)

para una distancia de 71 mm

para una distancia de 80 y 85 mm

para una distancia de 90 mm

para una distancia de 105 mm

Clavo de expansión, aluminio, 40 mm, con anclajes de plástico para...

Clavo de Aluminio, 40 mm de longitud, estriado

Clavo de aluminio, 40 mm de longitud, liso

Tornillo de soldadura M6 x 10 mm, Sujeción segura y asequible de la...

Altura 25 mm para sujeción de clavos

Altura 25 mm para hormigón a la vista, mínima visibilidad del pie

Altura 21 mm para fijación adhesiva

Altura 21 mm para fijación por imán, El orificio del imán tiene que...
