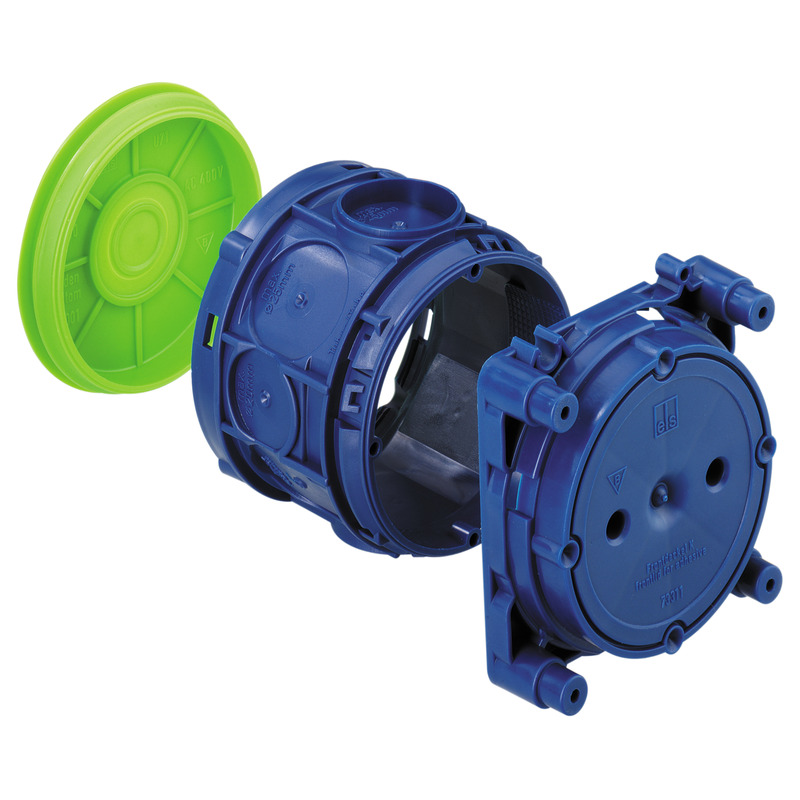

Cuadro de conexiones para aparatos

U 71 K GVD-3

Número de producto: 97186501 | Dimensiones: 71 x 71 x 68 mm

Cuadro de conexiones para aparatos, también en plantas prefabricadas, 4 puntos de atornillado con una distancia de atornillado de 60 mm, combinable con distancia normativa de 71 mm, paso del conducto totalmente aislado, adecuado para todo tipo de encofrados y contraencofrados, con grado de protección IP30, Tensión aislante de medición: 400V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sin halógenos

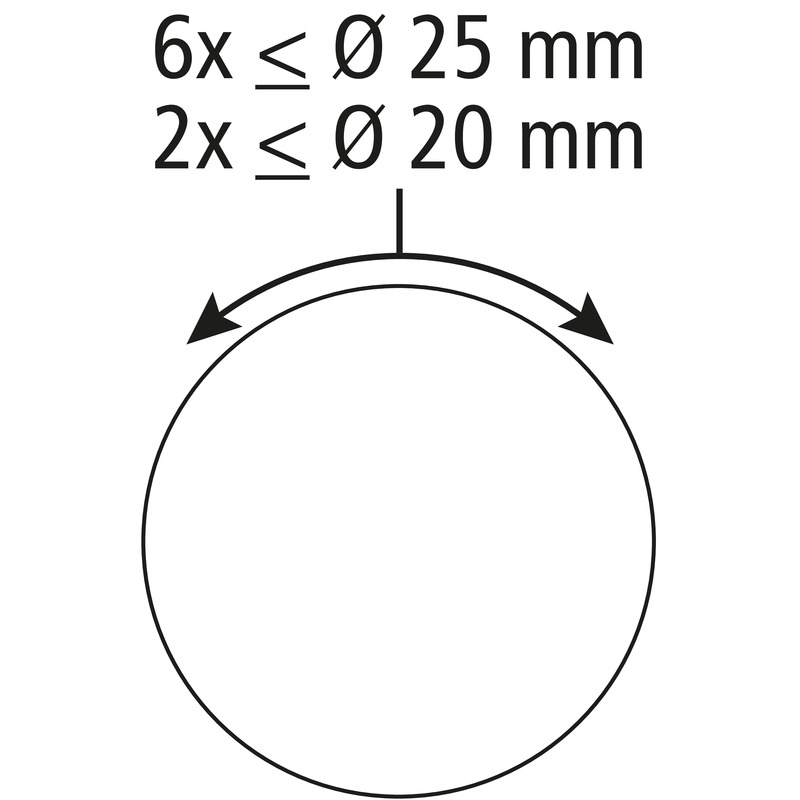

3-piezas, Fijación con adhesivo o con clavos, Membrana de perforación, Área de estanqueidad M16 - M25, apto para largueros de apoyo

Características eléctricas

Tensión aislante de medición CA	400 V
Clase de protección	IP30
Adecuado para	Construcción de hormigón
UL Type Rating	sin datos

Colores

Color parte superior	otros

Dimensiones

Anchura	71 mm
Longitud	71 mm
Altura	68 mm
Peso	0.048 kg

Características del material

sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C

Características mecánicas

Modo de fijación	Fijación con adhesivo o con clavos

Condiciones ambientales

humedad relativa máx. de 25 °C	- %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C

Sales Information

EAN	4013902877034
Packing Unit Code	C62
ETIM Class	EC002601
Número de tarifa aduanera	39269097

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado	pdf (94 KB)
Plano acotado	dxf (902 KB)
Plano acotado	dwg (198 KB)
Plano acotado	jpg (1 MB)

Certificado

CE Declaración DE/EN/FR	pdf (63 KB)
VDE Certificado DE/EN	pdf (592 KB)
UKCA Declaración EN	pdf (50 KB)
CE Declaración DE/EN/PL	pdf (75 KB)
