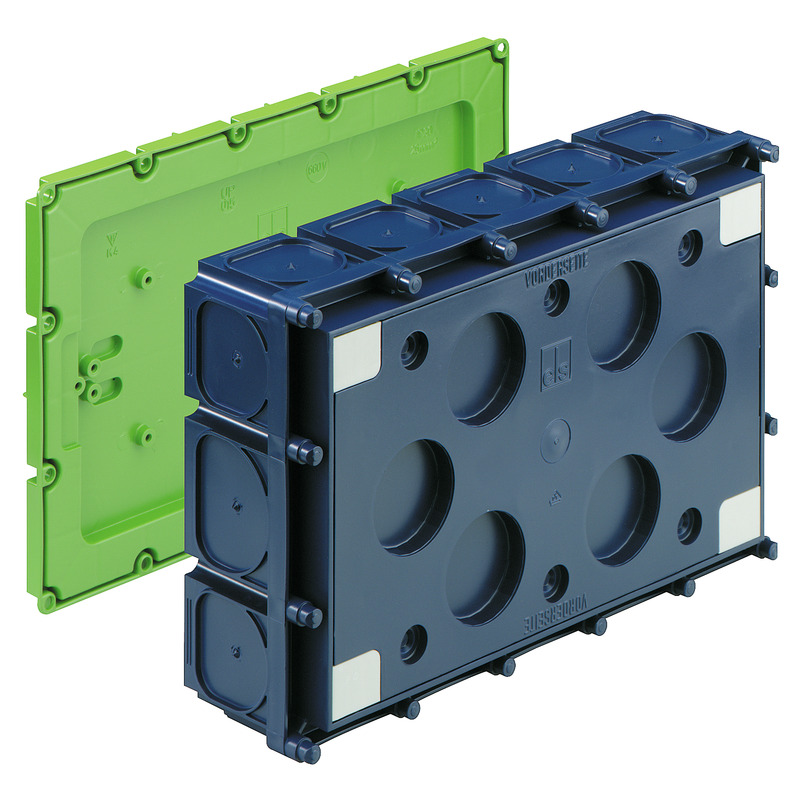

Einbaukasten K4 EK (98000401) Hormigón in situ: Spelsberg

Caja de instalación

K4 EK

Número de producto: 98000401 | Dimensiones: 311 x 202 x 87 mm

Caja de instalación, apto para el montaje de los bornes WK 2,5 - 25 mm², adecuado para el montaje de una regleta de conexión de teléfono de 40 polos o como caja de paso de teléfono según DIN 47614-615, o como subdivisión en combinación con la UP 015 (1 fila, 15 TE), con grado de protección IP30, Tensión aislante de medición: 400V AC, sin halógenos

para HM-UNI (97929901) de Spelberg, Imán o accesorio para clavos, Membrana de perforación, Área de estanqueidad M16 - M50, apto para largueros de apoyo

Características eléctricas

Tensión aislante de medición CA 400 V
Clase de protección IP30
Adecuado para Construcción de hormigón
UL Type Rating sin datos

Colores

Color parte superior otros

Dimensiones

Anchura 311 mm
Longitud 202 mm
Altura 87 mm
Peso 0.51 kg

Características del material

sin halógenos
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 650 °C

Características mecánicas

Modo de fijación Imán o accesorio para clavos

Condiciones ambientales

humedad relativa máx. de 25 °C - %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 40 °C
Temperatura ambiente 24 h 35 °C

Sales Information

EAN 4013902200115
Packing Unit Code C62
ETIM Class EC002601
Número de tarifa aduanera 39269097

Material

Material parte inferior Polipropileno
Material parte superior Polipropileno

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (53 KB)

Hoja de dimensiones

Plano acotado pdf (509 KB)
Plano acotado dwg (774 KB)
Plano acotado dxf (5 MB)

Certificado

UKCA Declaración EN pdf (49 KB)
CE Declaración DE/EN/FR pdf (219 KB)

Accesorios

¡Este artículo está archivado!

Bornero WK 100 KLS-10²

  • Dimensiones : 33 x 96 x 26,5 mm
  • Número de producto: 46051001

5x10 mm², para cuadros EK K15, K3, K4



Borna de conexión, Ui=400 V / 690 V



¡Este artículo está archivado!

Bornero WK 160 KLS-16²

  • Dimensiones : 38 x 120 x 32 mm
  • Número de producto: 46051601

5x16 mm², para cuadros EK K3, K4



Borna de conexión, Ui=400 V / 690 V



¡Este artículo está archivado!

Bornero WK 250 KLS-25²

  • Dimensiones : 64 x 180 x 51 mm
  • Número de producto: 46053501

5x25 mm², para cuadros EK K4



Borna de conexión, Ui=400 V / 690 V



Accesorios IBT HFL

  • Dimensiones : 50 x 50 x 9,5 mm
  • Número de producto: 97925001

Brida de soporte Ø 50 mm, plástico



Fijaciones a contraencofrados de plastico/acero



Accesorios IBT HM-UNI

  • Dimensiones : 50 x 50 x 10 mm
  • Número de producto: 97929901

Imán, 50 mm Ø, extra fuerte, Fuerza de extracción 300+/- 20 N_30=kp



Fijaciones para armadura de acero



Tapa de cierre K4 VD

  • Dimensiones : 202 x 307 x 16,3 mm
  • Número de producto: 98010401



Tapa de cierre, blanca, pirorretardante, para cajas de montaje



Broca escalonada LFR

  • Número de producto: 19599501

Fresado: M16-32, Ø16,5 - 32,5 mm



Fresas escalonadas



¡Este artículo está archivado!

Conector de tubos RVB 20

  • Número de producto: 97022001

para tubos de rejilla M20



Conector de tubos (sin tubo) con descarga de tracción, gris, para tubos flexibles métricos de...



Conector de tubos RVB 25

  • Número de producto: 97022501

para tubos de rejilla M25



Conector de tubos (sin tubo) con descarga de tracción, gris, para tubos flexibles métricos de...



¡Este artículo está archivado!

Conector de tubos RVB 32

  • Número de producto: 97023201

para tubos de rejilla M32



Conector de tubos (sin tubo) con descarga de tracción, gris, para tubos flexibles métricos de...



¡Este artículo está archivado!

Conector de tubos RVB 40

  • Número de producto: 97024001

para tubos de rejilla M40



Conector de tubos (sin tubo) con descarga de tracción, gris, para tubos flexibles métricos de...



¡Este artículo está archivado!

Pinza perforadora IBT LZA-OE

  • Dimensiones : 235 x 35 x 63 mm
  • Número de producto: 97810001

sin troquel



Pinza perforadora, punzón para la elaboración de entradas adecuadas en cajas para hormigón,...



¡Este artículo está archivado!

Pinza perforadora IBT LZA-18

  • Número de producto: 97811801

con troquel de 18 mm para tubo M20



Pinza perforadora, punzón para la elaboración de entradas adecuadas en cajas para hormigón,...



¡Este artículo está archivado!

Pinza perforadora IBT LZA-23

  • Número de producto: 97812301

con troquel de 23 mm para tubo M25



Pinza perforadora, punzón para la elaboración de entradas adecuadas en cajas para hormigón,...



¡Este artículo está archivado!

Troquel IBT STE-LZA/14

  • Número de producto: 97891401



Troqueles como sustitución o ampliación de la pinza perforadora IBT LZA



¡Este artículo está archivado!

Troquel IBT STE-LZA/18

  • Número de producto: 97891801



Troqueles como sustitución o ampliación de la pinza perforadora IBT LZA



¡Este artículo está archivado!

Troquel IBT STE-LZA/23

  • Número de producto: 97892301



Troqueles como sustitución o ampliación de la pinza perforadora IBT LZA



¡Este artículo está archivado!

Mandril de apertura WED

  • Dimensiones : 28,5 x 131,15 x 28,5 mm
  • Número de producto: 97915501

Área de expansión 9-25 mm Ø



Mandril de apertura, herramienta auxiliar de montaje para la entrada de tubos



Accesorios IBT NAS-AL

  • Dimensiones : 8,4 x 30 x 8,4 mm
  • Número de producto: 97924001

Clavo de expansión, aluminio, 40 mm, con anclajes de plástico para...



Fijaciones para armadura de acero



Accesorios IBT NA-AL

  • Dimensiones : 3,5 x 40 x 3,5 mm
  • Número de producto: 97924201

Clavo de Aluminio, 40 mm de longitud, estriado



Medio de sujeción para armadura de madera / plástico, para hormigonado in situ u hormigón colado...



Accesorios IBT NA-AL/gl

  • Dimensiones : 3,1 x 45 x 3,1 mm
  • Número de producto: 97924301

Clavo de aluminio, 40 mm de longitud, liso



Medio de sujeción para armadura de madera / plástico, para hormigonado in situ u hormigón colado...



¡Este artículo está archivado!

Accesorios IBT ANSW

  • Número de producto: 97926001

Tornillo de soldadura M6 x 10 mm, Sujeción segura y asequible de la...



Fijaciones para armadura de acero



¡Este artículo está archivado!

Cartucho de inserción STH-ELP

  • Número de producto: 97953601



Cartucho de inserción, 6 mm Ø, si se requiere compensación de tolerancia en el larguero de apoyo,...



Larguero de apoyo STH 70

  • Dimensiones : 6 x 70 x 6 mm
  • Número de producto: 97957001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 90

  • Dimensiones : 6 x 90 x 6 mm
  • Número de producto: 97959001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 100

  • Dimensiones : 6 x 100 x 6 mm
  • Número de producto: 97960001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 110

  • Dimensiones : 6 x 110 x 6 mm
  • Número de producto: 97961001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 130

  • Dimensiones : 6 x 130 x 6 mm
  • Número de producto: 97963001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 140

  • Dimensiones : 6 x 140 x 6 mm
  • Número de producto: 97964001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 150

  • Dimensiones : 6 x 150 x 6 mm
  • Número de producto: 97965001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 170

  • Dimensiones : 6 x 170 x 6 mm
  • Número de producto: 97967001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 190

  • Dimensiones : 6 x 190 x 6 mm
  • Número de producto: 97969001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 230

  • Dimensiones : 6 x 230 x 6 mm
  • Número de producto: 97973001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 240

  • Dimensiones : 6 x 240 x 6 mm
  • Número de producto: 97974001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...



Larguero de apoyo STH 290

  • Dimensiones : 6 x 290 x 6 mm
  • Número de producto: 97979001



Largueros de apoyo para diferentes grosores de pared en contraencofrados, empleo siempre en...
