Este producto está obsoleto. se ejecuta desde 28.02.2025

Ir al producto sucesor

Abox-i 040-4²

Abox-i 040-4²

Cajas de derivación

Abox-i 040-4²

Número de producto: 49040401 | Dimensiones: 93 x 93 x 55 mm

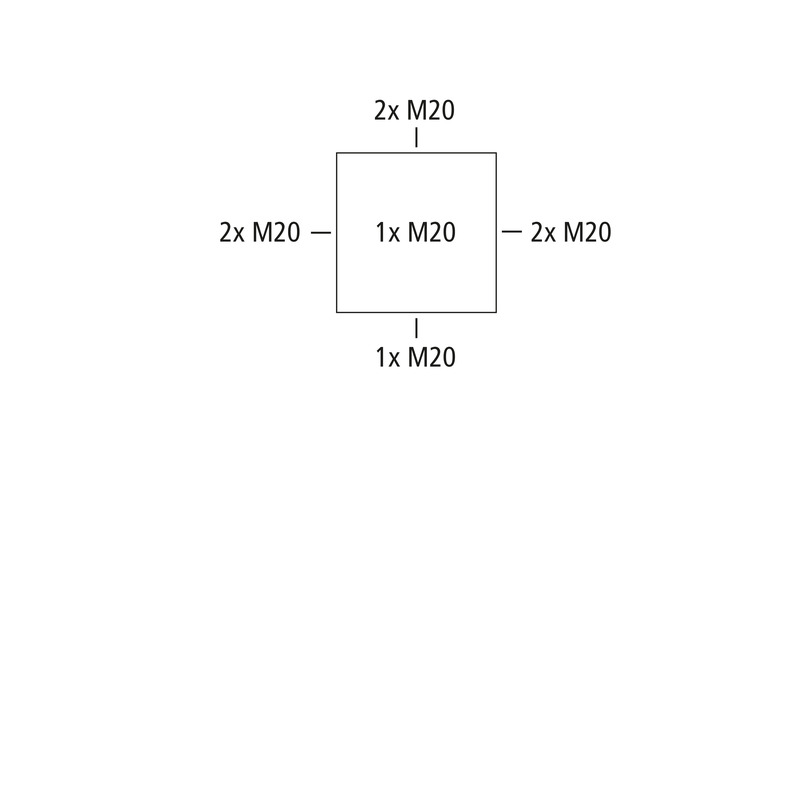

Cajas de derivación, con grado de protección IP65, Sección nominal 4 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Entradas de membrana autosellante, M20, Área de estanqueidad 2 - 16 mm, (1 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

gris, con bornero roscado, 5 polos - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP65
UL Type Rating	sin datos

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	93 mm
Longitud	93 mm
Altura	55 mm
Peso	0.136 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C

Características mecánicas

Para una zona de sellado mín.	2 mm
Para una zona de sellado máx.	16 mm
Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.7 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902152339
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	ASA-PC
Material parte superior	ASA-PC
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES	pdf (1 MB)

Hoja de dimensiones

Plano acotado	pdf (388 KB)
Plano acotado	dxf (3 MB)
Plano acotado	dwg (508 KB)
Plano acotado	jpg (2 MB)

Certificado

DNV Certificado EN	pdf (198 KB)
UKCA Declaración EN	pdf (49 KB)
DLG Autorización EN	pdf (2 MB)
CE Declaración DE/EN/PL	pdf (316 KB)
VDE Certificado (DIN EN 60670) DE/EN	pdf (329 KB)
CE Declaración DE/EN/FR	pdf (312 KB)
DLG Autorización DE	pdf (2 MB)
