Este producto está obsoleto. se ejecuta desde 28.02.2025
Ir al producto sucesor
Abox-i 100-10² Abox-i 100-10²

Cajas de derivación

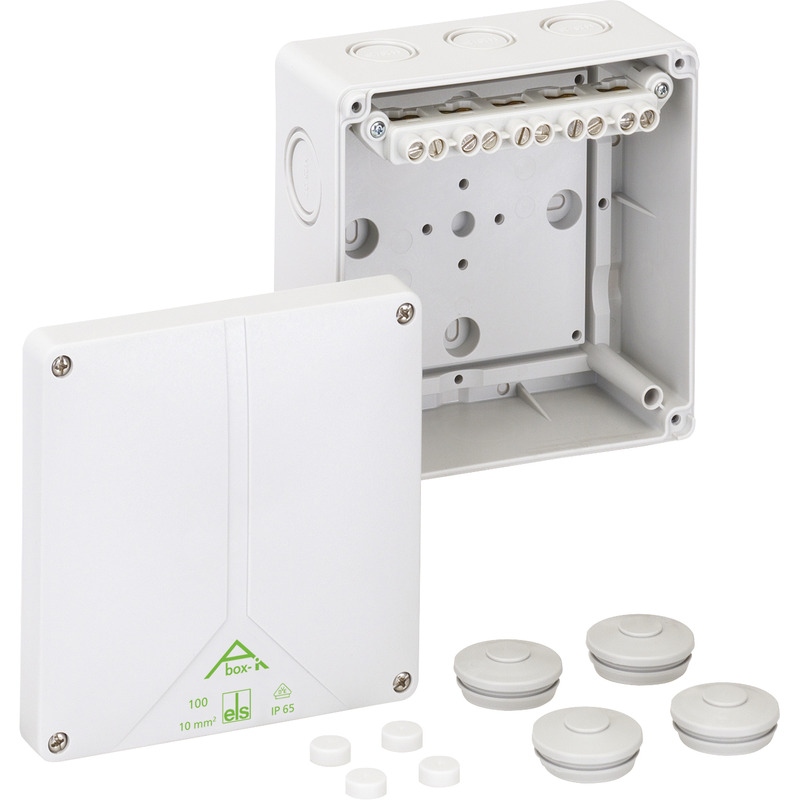

Abox-i 100-10²

Número de producto: 49041001 | Dimensiones: 140 x 140 x 79 mm

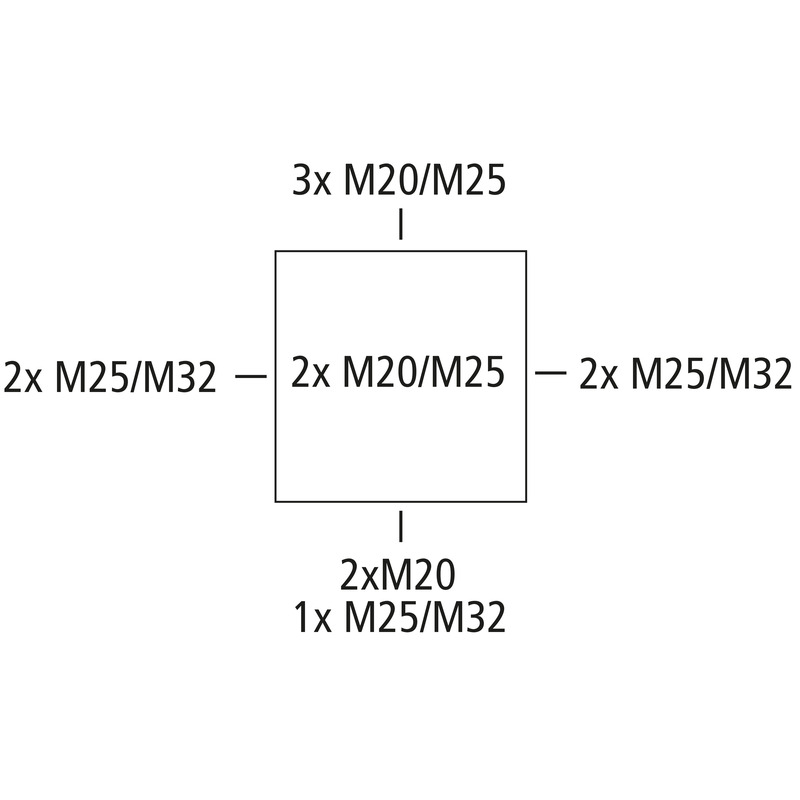

Cajas de derivación, con grado de protección IP65, Sección nominal 10 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M25/M32, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

gris, con bornero roscado elevado, 5 polos - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Incluye:
4 Conos de doble membrana IP66 M32 Zona de sellado 14 - 21 mm

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 10 mm²
Clase de protección II
Clase de protección IP65
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 140 mm
Longitud 140 mm
Altura 79 mm
Peso 0.4244 kg

Características del material

Resistente a los rayos UV sí
sin halógenos sí
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable sí
Par de torsión del tornillo de la tapa 1.7 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902152353
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior Policarbonato
Material parte superior Policarbonato, reforzado con fibra de vidrio
Material junta Poliuretano
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad DLG (resistencia al amoníaco)
Marca de conformidad DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Hoja de dimensiones

Plano acotado dxf (4 MB)
Plano acotado dwg (875 KB)
Plano acotado jpg (2 MB)
Plano acotado pdf (439 KB)

Certificado

VDE Certificado (DIN EN 60670) DE/EN pdf (329 KB)
DLG Autorización EN pdf (2 MB)
CE Declaración DE/EN/FR pdf (312 KB)
DNV Certificado EN pdf (198 KB)
UKCA Declaración EN pdf (49 KB)
CE Declaración DE/EN/PL pdf (316 KB)
DLG Autorización DE pdf (2 MB)

Accesorios

Prensaestopa - KVR M20-MGM

Prensaestopa KVR M20-MGM

  • Dimensiones : 26,5 x 26,5 x 36 mm
  • Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M25-MGM

Prensaestopa KVR M25-MGM

  • Dimensiones : 31,5 x 31,5 x 44 mm
  • Número de producto: 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M32-MGM

Prensaestopa KVR M32-MGM

  • Dimensiones : 40 x 40 x 50 mm
  • Número de producto: 22743201

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20/w

Conos de doble membrana DMS M20/w

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26012001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25/w

Conos de doble membrana DMS M25/w

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26012501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20

Conos de doble membrana DMS M20

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26042001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25

Conos de doble membrana DMS M25

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26042501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M32

Conos de doble membrana DMS M32

  • Dimensiones : 36,7 x 36,7 x 14,7 mm
  • Número de producto: 26043201

Área de estanqueidad 13 - 21 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M40

Conos de doble membrana DMS M40

  • Dimensiones : 46,5 x 46,5 x 18,6 mm
  • Número de producto: 26044001

Área de estanqueidad 17 - 28 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Combi set - KS M32

Combi set KS M32

  • Dimensiones : 100 x 50 x 30 mm
  • Número de producto: 19203201

Longitud de rosca 20 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Combi connector - KST M25-17

Combi connector KST M25-17

  • Dimensiones : 29,5 x 29,5 x 17 mm
  • Número de producto: 19302501

Longitud 17 mm, para conexión vertical de cuadros de distribución...



Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared 1,5 -...



Lista de seguimiento
Detalles
Combi connector - KST M25-33

Combi connector KST M25-33

  • Dimensiones : 29,5 x 29,5 x 33 mm
  • Número de producto: 19302601

Longitud 33 mm, para la conexión vertical de AK 14 - 56, Cuadro de...



Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared 1,5 -...



Lista de seguimiento
Detalles
Combi connector - KST M32

Combi connector KST M32

  • Dimensiones : 36,5 x 36,5 x 24,5 mm
  • Número de producto: 19303201

Longitud 25 mm, para conexión vertical y horizontal de los cuadros de...



Boquillas combinadas para la conexión de cuadros, polietileno, gris, para grosores de pared 1,5 -...



Lista de seguimiento
Detalles
Carríl DIN - NS 35-106

Carríl DIN NS 35-106

  • Dimensiones : 35 x 106,0 x 7,5 mm
  • Número de producto: 19810601

para TK 1309, TK 1313 y Abox/Abox-i 100, longitud 106 mm



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20/sw

Tapón de ventilación BST M20/sw

  • Dimensiones : 25,2 x 11,9 x 25,2 mm
  • Número de producto: 26202001

Negro



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20

Tapón de ventilación BST M20

  • Dimensiones : 25,22 x 11,9 x 25,2 mm
  • Número de producto: 26242001

Gris



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Bornero - Abox 100 KLS-10²

Bornero Abox 100 KLS-10²

  • Dimensiones : 35,7 x 241,4 x 13 mm
  • Número de producto: 84001001

5 polos - 10 mm²



Bornero según DIN EN 60998 (VDE 0613), Ui=690V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Juego de precintado - Abox PST

Juego de precintado Abox PST

  • Dimensiones : 10 x 25 x 12,5 mm
  • Número de producto: 89001001

para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...



Juego de precintado



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Placa de montaje - Abox 100 MPI

Placa de montaje Abox 100 MPI

  • Dimensiones : 109 x 109 x 2,5 mm
  • Número de producto: 89501001

para Abox/Abox-i 100



Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris, incl. tornillos de...



Lista de seguimiento
Detalles
