Este producto está obsoleto. se ejecuta desde 28.02.2025
Ir al producto sucesor

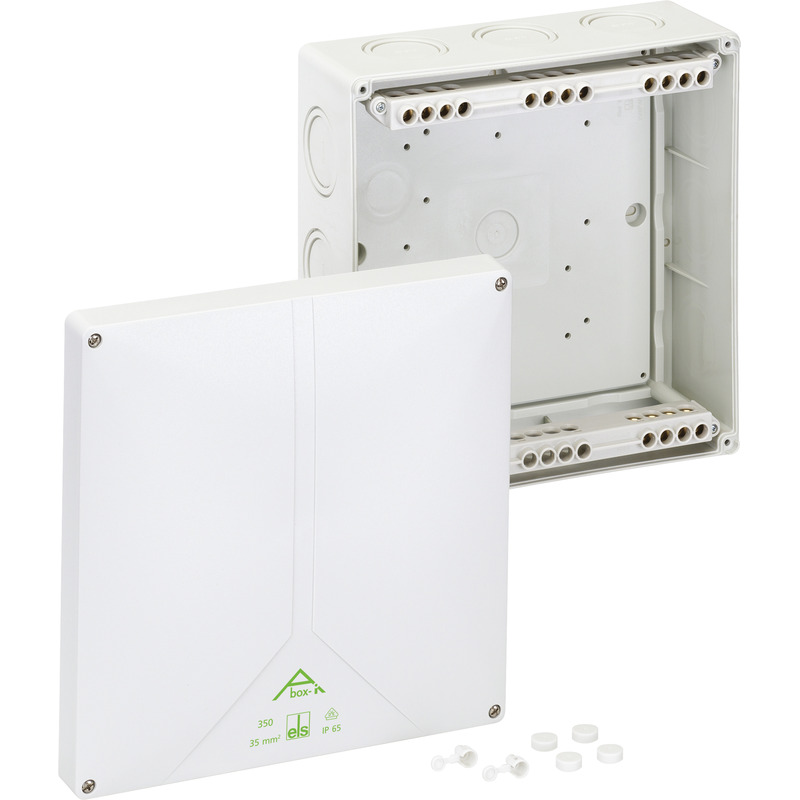

Abox-i 350-35² Abox-i 350-35²

Cajas de derivación

Abox-i 350-35²

Número de producto: 49043501 | Dimensiones: 250 x 250 x 115 mm

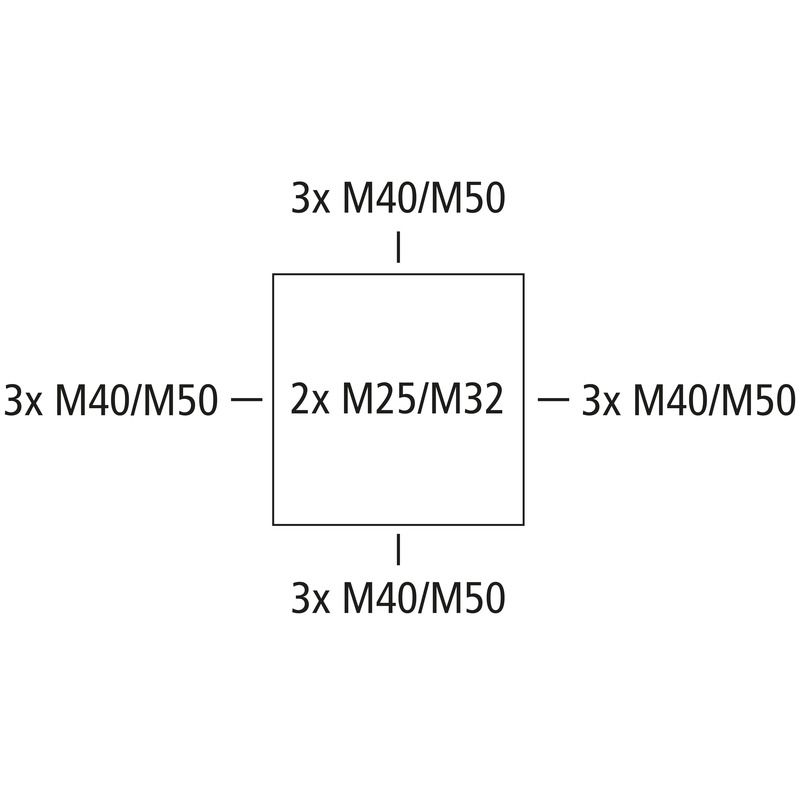

Cajas de derivación, con grado de protección IP65, Sección nominal 35 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M25/M32/M40/M50, (2 Lado posterior, 12 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

gris, con borneros roscados elevados, 5 polos - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Incluye:
1 Juego de precintado

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 35 mm²
Clase de protección II
Clase de protección IP65
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 250 mm
Longitud 250 mm
Altura 115 mm
Peso 1.331 kg

Características del material

Resistente a los rayos UV sí
sin halógenos sí
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable sí
Par de torsión del tornillo de la tapa 1.7 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902558018
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior Policarbonato
Material parte superior Policarbonato, reforzado con fibra de vidrio
Material junta Poliuretano
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad DLG (resistencia al amoníaco)
Marca de conformidad DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Hoja de dimensiones

Plano acotado pdf (533 KB)
Plano acotado dxf (5 MB)
Plano acotado dwg (946 KB)
Plano acotado jpg (1 MB)

Certificado

CE Declaración DE/EN/PL pdf (316 KB)
DNV Certificado EN pdf (198 KB)
DLG Autorización DE pdf (2 MB)
UKCA Declaración EN pdf (49 KB)
DLG Autorización EN pdf (2 MB)
CE Declaración DE/EN/FR pdf (312 KB)
VDE Certificado (DIN EN 60670) DE/EN pdf (329 KB)

Accesorios

Prensaestopa - KVR M20-GDB/MGM

Prensaestopa KVR M20-GDB/MGM

  • Dimensiones : 30 x 30 x 37 mm
  • Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M25-MGM

Prensaestopa KVR M25-MGM

  • Dimensiones : 31,5 x 31,5 x 44 mm
  • Número de producto: 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M32-MGM

Prensaestopa KVR M32-MGM

  • Dimensiones : 40 x 40 x 50 mm
  • Número de producto: 22743201

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M40-MGM

Prensaestopa KVR M40-MGM

  • Dimensiones : 50 x 50 x 54 mm
  • Número de producto: 22744001

Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M50-MGM

Prensaestopa KVR M50-MGM

  • Dimensiones : 60 x 60 x 63 mm
  • Número de producto: 22745001

Área de estanqueidad 21 - 34,5 mm, Longitud de rosca 13 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20/w

Conos de doble membrana DMS M20/w

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26012001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25/w

Conos de doble membrana DMS M25/w

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26012501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20

Conos de doble membrana DMS M20

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26042001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25

Conos de doble membrana DMS M25

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26042501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M32

Conos de doble membrana DMS M32

  • Dimensiones : 36,7 x 36,7 x 14,7 mm
  • Número de producto: 26043201

Área de estanqueidad 13 - 21 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M40

Conos de doble membrana DMS M40

  • Dimensiones : 46,5 x 46,5 x 18,6 mm
  • Número de producto: 26044001

Área de estanqueidad 17 - 28 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Combi set - KS M25

Combi set KS M25

  • Dimensiones : 36 x 32 x 27 mm
  • Número de producto: 19202501

Longitud de rosca 19 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Combi set - KS M25-gro

Combi set KS M25-gro

  • Dimensiones : 36 x 32 x 22 mm
  • Número de producto: 19202601

Longitud de rosca 22 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20/sw

Tapón de ventilación BST M20/sw

  • Dimensiones : 25,2 x 11,9 x 25,2 mm
  • Número de producto: 26202001

Negro



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20

Tapón de ventilación BST M20

  • Dimensiones : 25,22 x 11,9 x 25,2 mm
  • Número de producto: 26242001

Gris



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Racor para entrada con tubo - RST M20

Racor para entrada con tubo RST M20

  • Dimensiones : 29 x 26 x 38 mm
  • Número de producto: 28842001

para tubos con un diámetro exterior de 20 mm



Conducto conector para el alojamiento de tubos lisos con contratuerca, poliestireno, gris



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Regleta de bornas - HandyGrip VG 20

Regleta de bornas HandyGrip VG 20

  • Número de producto: 68502001

Ordenado por colores



Bornero roscado de 12 polos, para cable de sección 2,5 mm², Ui=400 V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Regleta de bornas - HandyGrip VG 21

Regleta de bornas HandyGrip VG 21

  • Número de producto: 68502101

Cerrada por un lado, ordenado por colores



Bornero roscado de 12 polos, para cable de sección 2,5 mm², Ui=400 V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Regleta de bornas - HandyGrip VG 21 w

Regleta de bornas HandyGrip VG 21 w

  • Número de producto: 68512101

Cerrada por un lado, blanca



Bornero roscado de 12 polos, para cable de sección 2,5 mm², Ui=400 V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Borna de conexión rápida - HandyQuick SQ 32

Borna de conexión rápida HandyQuick SQ 32

  • Número de producto: 68832001

Gris oscuro, 3 x 1,0-2,5 mm²



Borna de conexión rápida para conductor de un hilo según DIN EN 60998 (VDE 0613), Ui=400 V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Borna de conexión rápida - HandyQuick SQ 52

Borna de conexión rápida HandyQuick SQ 52

  • Número de producto: 68852001

Gris oscuro, 5 de 1,0-2,5 mm²



Borna de conexión rápida para conductor de un hilo según DIN EN 60998 (VDE 0613), Ui=400 V



Lista de seguimiento
Detalles
Bornero - Abox 250/350 KLS-25²/35²

Bornero Abox 250/350 KLS-25²/35²

  • Dimensiones : 277 x 66 x 18 mm
  • Número de producto: 84003501

5 polos - 35 mm²



Bornero según DIN EN 60998 (VDE 0613), Ui=690V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Carríl DIN - NS35-216/2

Carríl DIN NS35-216/2

  • Dimensiones : 35 x 219 x 15 mm
  • Número de producto: 89403501

para Abox/Abox-i 250, Abox/Abox-i 350, longitud  218,5 mm



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación



Lista de seguimiento
Detalles
¡Este artículo está archivado!

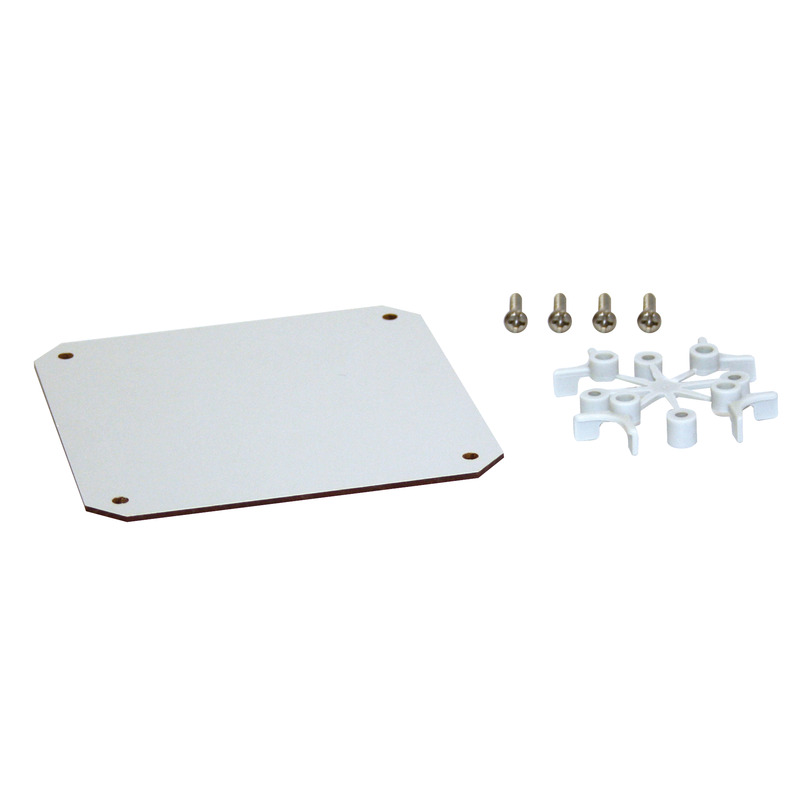

Placa de montaje - Abox 350 MPI

Placa de montaje Abox 350 MPI

  • Dimensiones : 217 x 217 x 2,5 mm
  • Número de producto: 89503501

para Abox/Abox-i 350



Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris, incl. tornillos de...



Lista de seguimiento
Detalles
