Este producto está obsoleto. se ejecuta desde 28.02.2025

Ir al producto sucesor

Abox-i 040-4²/sw

Abox-i 040-4²/sw

Cajas de derivación

Abox-i 040-4²/sw

Número de producto: 49140401 | Dimensiones: 93 x 93 x 55 mm

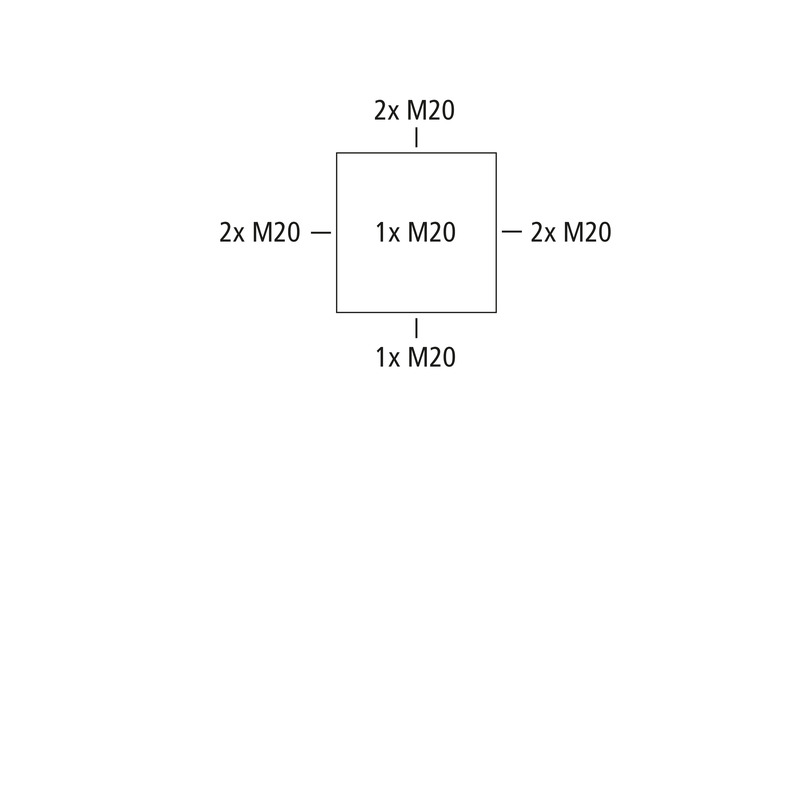

Cajas de derivación, con grado de protección IP65, Sección nominal 4 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Entradas de membrana autosellante, M20, Área de estanqueidad 2 - 16 mm, (1 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

negro, con bornero roscado, 5 polos - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP65
UL Type Rating	sin datos

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	93 mm
Longitud	93 mm
Altura	55 mm
Peso	0.131 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C

Características mecánicas

Para una zona de sellado mín.	2 mm
Para una zona de sellado máx.	16 mm
Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.7 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902930937
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	ASA-PC
Material parte superior	ASA-PC
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES	pdf (1 MB)

Hoja de dimensiones

Plano acotado	pdf (388 KB)
Plano acotado	dxf (3 MB)
Plano acotado	dwg (508 KB)
Plano acotado	jpg (2 MB)

Certificado

CE Declaración DE/EN/PL	pdf (316 KB)
VDE Certificado (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Autorización EN	pdf (2 MB)
DLG Autorización DE	pdf (2 MB)
DNV Certificado EN	pdf (198 KB)
CE Declaración DE/EN/FR	pdf (312 KB)
UKCA Declaración EN	pdf (49 KB)

Accesorios

Pasacable roscado - WST M20/sw

Pasacable roscado WST M20/sw

Dimensiones : 24 x 24 x 20 mm
Número de producto: 20302001

Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm

Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, negro

Lista de seguimiento

Pasacable roscado - WNI M20/sw

Pasacable roscado WNI M20/sw

Dimensiones : 24 x 24 x 20 mm
Número de producto: 21302001

Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm

Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, negro

Lista de seguimiento

Prensaestopa - KVR M20-MGM/sw

Prensaestopa KVR M20-MGM/sw

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22702001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Prensaestopa - KVR M20-GDB/MGM/sw

Prensaestopa KVR M20-GDB/MGM/sw

Dimensiones : 30 x 30 x 37 mm
Número de producto: 22702101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Conos de doble membrana - DMS M20/sw

Conos de doble membrana DMS M20/sw

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26002001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Tapón de ventilación - BST M20/sw

Tapón de ventilación BST M20/sw

Dimensiones : 25,2 x 11,9 x 25,2 mm
Número de producto: 26202001

Negro

Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...

Lista de seguimiento

Tapón de ventilación - BST M20

Tapón de ventilación BST M20

Dimensiones : 25,22 x 11,9 x 25,2 mm
Número de producto: 26242001

Gris

Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...

Lista de seguimiento

Bornero - Abox 025/040 KLS-2,5²/4²

Bornero Abox 025/040 KLS-2,5²/4²

Dimensiones : 46,6 x 17,8 x 31,5 mm
Número de producto: 84000401

5 polos - 2,5/4 mm²

Bornero según DIN EN 60998 (VDE 0613), U_i=690V

Lista de seguimiento

¡Este artículo está archivado!

Juego de precintado - Abox PST

Juego de precintado Abox PST

Dimensiones : 10 x 25 x 12,5 mm
Número de producto: 89001001

para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...

Juego de precintado

Lista de seguimiento

Soporte para bornas - Abox 025/040 KLH-SL 0,2/4²

Soporte para bornas Abox 025/040 KLH-SL 0,2/4²

Dimensiones : 56,4 x 23 x 28,5 mm
Número de producto: 84000201

apto para todas las cajas de derivación Abox / Abox-i 025/040 y Abox m...

Soporte para bornes de instalación WAGO de la serie 221-41X

Lista de seguimiento

Datos CAD

Datos CAD	Descargar datos 3D-CAD

BIM-Dateien

Inicie sesión en miSpelsberg para descargar datos BIM. Inicio de sesión en mySpelsberg

Texto del producto

Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg
