Este producto está obsoleto. se ejecuta desde 28.02.2025
Ir al producto sucesor
Abox-i 350-35²/sw Abox-i 350-35²/sw

Cajas de derivación

Abox-i 350-35²/sw

Número de producto: 49143501 | Dimensiones: 250 x 250 x 115 mm

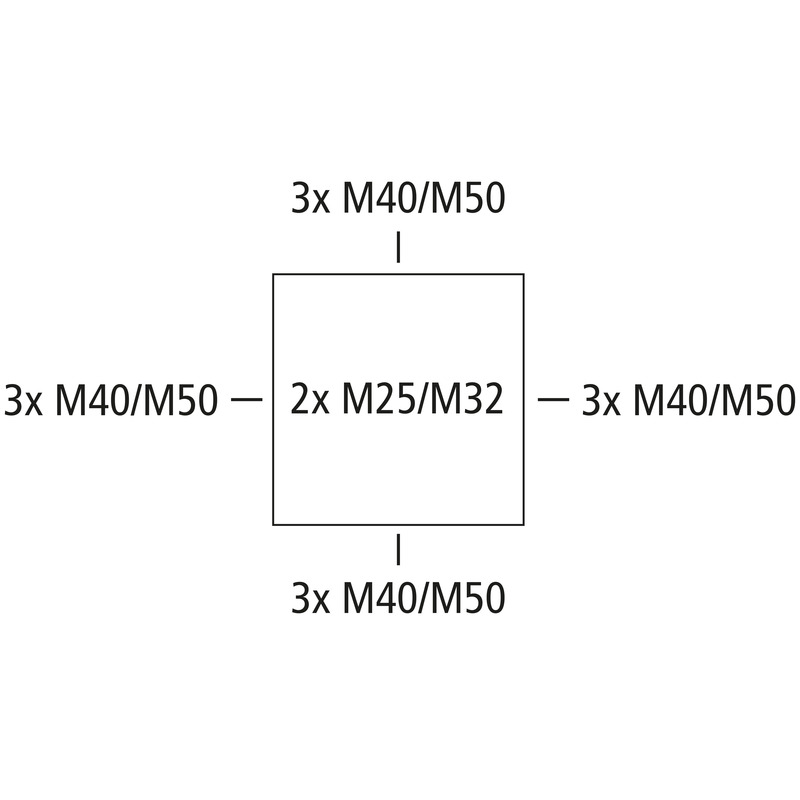

Cajas de derivación, con grado de protección IP65, Sección nominal 35 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M25/M32/M40/M50, (2 Lado posterior, 12 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas

negro, con borneros roscados elevados, 5 polos - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Incluye:
1 Juego de precintado

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 35 mm²
Clase de protección II
Clase de protección IP65
UL Type Rating sin datos

Colores

Color parte inferior negro
Color parte superior negro

Dimensiones

Anchura 250 mm
Longitud 250 mm
Altura 115 mm
Peso 1.333 kg

Características del material

Resistente a los rayos UV sí
sin halógenos sí
Clasificación por inflamabilidad según UL94 V2
Resistencia con hilo incandescente EN 60695-2-11 960 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable sí
Par de torsión del tornillo de la tapa 1.7 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902931019
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior Policarbonato
Material parte superior Policarbonato, reforzado con fibra de vidrio
Material junta Poliuretano
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad DLG (resistencia al amoníaco)
Marca de conformidad DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Hoja de dimensiones

Plano acotado jpg (1 MB)
Plano acotado pdf (533 KB)
Plano acotado dxf (5 MB)
Plano acotado dwg (946 KB)

Certificado

CE Declaración DE/EN/PL pdf (316 KB)
DLG Autorización DE pdf (2 MB)
UKCA Declaración EN pdf (49 KB)
DLG Autorización EN pdf (2 MB)
CE Declaración DE/EN/FR pdf (312 KB)
DNV Certificado EN pdf (198 KB)
VDE Certificado (DIN EN 60670) DE/EN pdf (329 KB)
