Abzweigkasten Abox-i 040 AB-4² (49440401) Abox (hasta 2024): Spelsberg
¡Este artículo está archivado!

Cajas de derivación

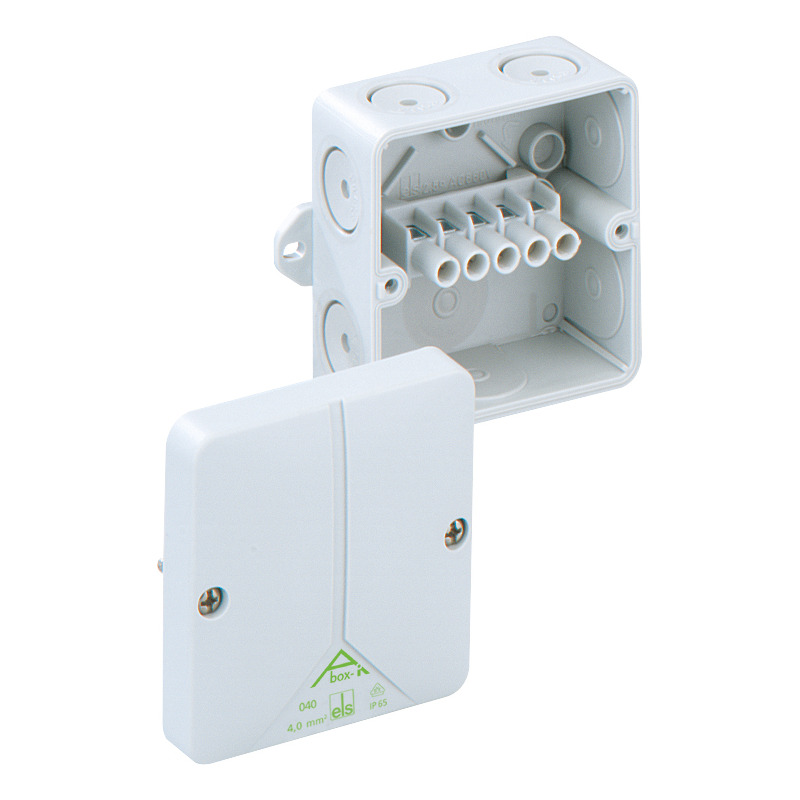

Abox-i 040 AB-4²

Número de producto: 49440401 | Dimensiones: 93 x 93 x 55 mm

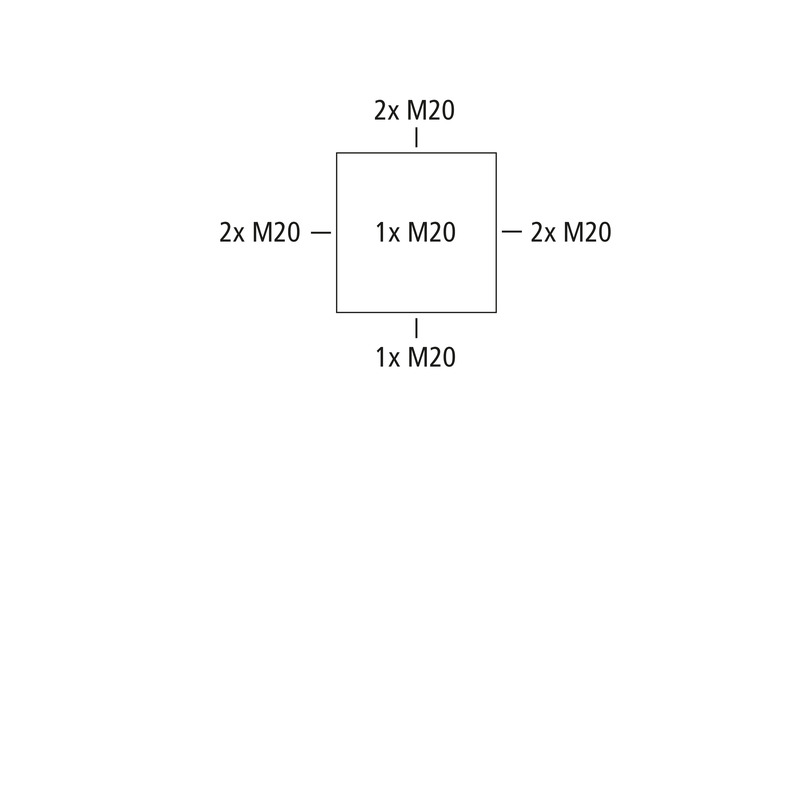

Cajas de derivación, con grado de protección IP65, Sección nominal 4 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Entradas de membrana autosellante, M20, Área de estanqueidad 2 - 16 mm, (1 Lado posterior, 7 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en zonas exteriores protegidas

gris, con bornero roscado, 5 polos - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 4 mm²
Clase de protección II
Clase de protección IP65
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 93 mm
Longitud 93 mm
Altura 55 mm
Peso 0.1355 kg

Características del material

Resistente a los rayos UV
sin halógenos
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 650 °C

Características mecánicas

Para una zona de sellado mín. 2 mm
Para una zona de sellado máx. 16 mm
Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK08
precintable
Par de torsión del tornillo de la tapa 1.7 Nm
Fijación puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -35 °C
Temperatura ambiente máx. 80 °C
Temperatura ambiente 24 h 60 °C
Lugar de instalación Zona exterior protegida

Sales Information

ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior ASA-PC
Material parte superior ASA-PC
Material junta Elastómero termoplástico
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad DLG (resistencia al amoníaco)
Marca de conformidad DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Accesorios

Soporte para bornas Abox 025/040 KLH-SL 0,2/4²

  • Dimensiones : 56,4 x 23 x 28,5 mm
  • Número de producto: 84000201

apto para todas las cajas de derivación Abox / Abox-i 025/040 y Abox m...



Soporte para bornes de instalación WAGO de la serie 221-41X
