Este producto está obsoleto. se ejecuta desde 28.02.2025

Ir al producto sucesor

Abox-i m 025 AB-2,5²

Abox-i m 025 AB-2,5²

Cajas de derivación

Abox-i m 025 AB-2,5²

Número de producto: 49940201 | Dimensiones: 82 x 82 x 52 mm

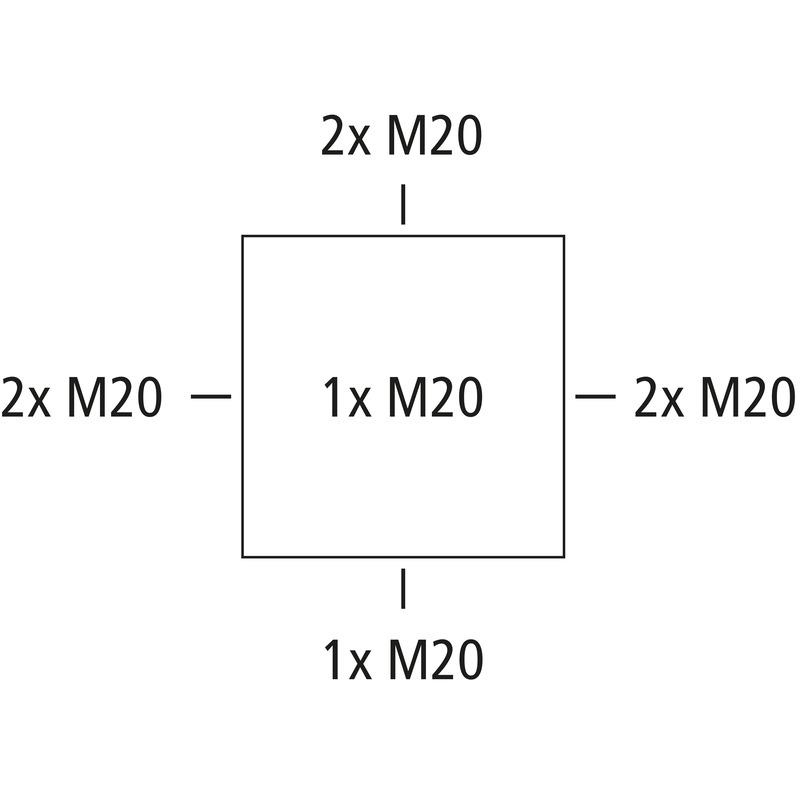

Cajas de derivación, con grado de protección IP66, Sección nominal 2,5 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20, (1 Lado posterior, 7 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en zonas exteriores protegidas

gris, I_n=24 Amperio, con bornero roscado, 5 polos - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Incluye:
4 Conos de doble membrana IP66 M20 Zona de sellado 7 - 12 mm

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	2,5 mm²
Clase de protección	II
Clase de protección	IP66
UL Type Rating	sin datos

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	82 mm
Longitud	82 mm
Altura	52 mm
Peso	0.138 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V2
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK08
precintable	sí
Par de torsión del tornillo de la tapa	1.7 Nm
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902532520
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato, reforzado con fibra de vidrio
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)
