Este producto está obsoleto. se ejecuta desde 28.02.2025
Ir al producto sucesor
Abox 060-6² Abox 060-6²

Cajas de derivación

Abox 060-6²

Número de producto: 80640701 | Dimensiones: 110 x 110 x 67 mm

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 6 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M25, (2 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores

gris, con bornero roscado elevado, 5 polos - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Incluye:

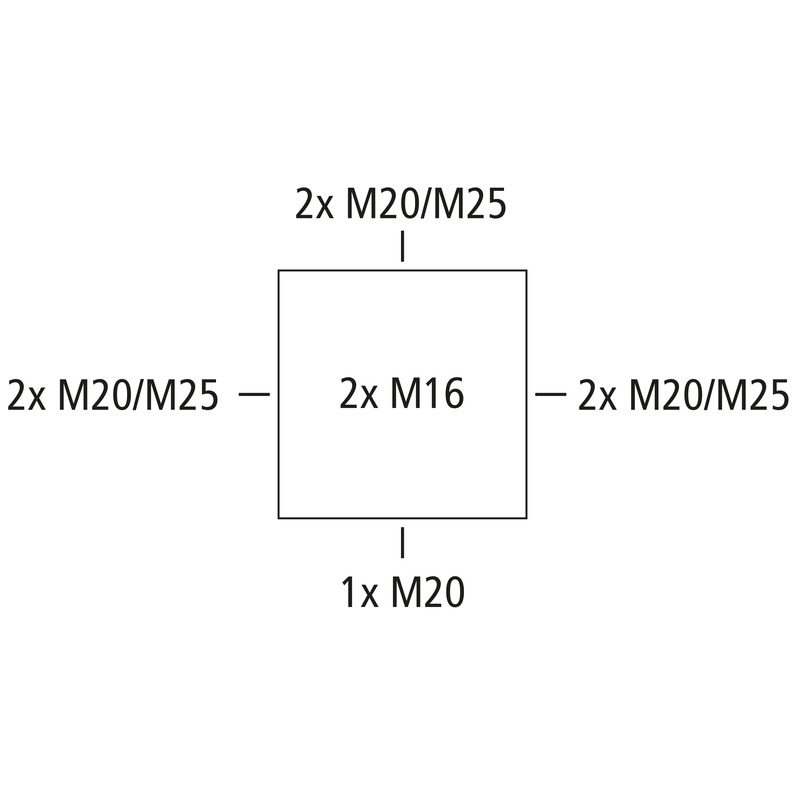

4 Conductos de montaje IP54 M25 Zona de sellado 9 - 18,5 mm, 1 apones M25

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 6 mm²
Clase de protección II
Clase de protección IP54/IP65
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 110 mm
Longitud 110 mm
Altura 67 mm
Peso 0.2226 kg

Características del material

Resistente a los rayos UV no
sin halógenos sí
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 650 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK07
precintable sí
Par de torsión del tornillo de la tapa 1 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 40 °C
Temperatura ambiente 24 h 35 °C
Lugar de instalación Zona interior

Sales Information

EAN 4013902110155
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85369095

Material

Material parte inferior Poliestireno
Material parte superior Poliestireno
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Hoja de dimensiones

Plano acotado pdf (369 KB)
Plano acotado dxf (4 MB)
Plano acotado dwg (748 KB)
Plano acotado jpg (1 MB)

Certificado

CE Declaración DE/EN/PL pdf (313 KB)
VDE Certificado DE/EN pdf (679 KB)
UKCA Declaración EN pdf (49 KB)
CE Declaración DE/EN/FR pdf (220 KB)

Accesorios

Combi set - KS M20

Combi set KS M20

  • Dimensiones : 100 x 40 x 30 mm
  • Número de producto: 19202001

Longitud de rosca 17 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Combi set - KS M25

Combi set KS M25

  • Dimensiones : 36 x 32 x 27 mm
  • Número de producto: 19202501

Longitud de rosca 19 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Combi set - KS M25-gro

Combi set KS M25-gro

  • Dimensiones : 36 x 32 x 22 mm
  • Número de producto: 19202601

Longitud de rosca 22 mm



Juego combinado para la conexión de cuadros con entradas métricas, completo con contratuerca y junta...



Lista de seguimiento
Detalles
Carríl DIN - NS 35-81

Carríl DIN NS 35-81

  • Dimensiones : 35 x 81,0 x 7,5 mm
  • Número de producto: 19808101

para TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 y Abox/Abox-i 060,...



Carril estándar según norma DIN EN 60715, 35 x 7,5 mm, incl. tornillos de fijación



Lista de seguimiento
Detalles
Pasacable roscado - WST M20

Pasacable roscado WST M20

  • Dimensiones : 24 x 24 x 20 mm
  • Número de producto: 20342001

Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm



Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris



Lista de seguimiento
Detalles
Pasacable roscado - WST M25

Pasacable roscado WST M25

  • Dimensiones : 29,5 x 29,5 x 22 mm
  • Número de producto: 20342501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm



Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris



Lista de seguimiento
Detalles
Contratuerca - GMU PA M20

Contratuerca GMU PA M20

  • Dimensiones : 29 x 29 x 6 mm
  • Número de producto: 20842001

Rosca M20x1,5



Contratuerca para prensaestopas métricos, poliamida



Lista de seguimiento
Detalles
Contratuerca - GMU PA M25

Contratuerca GMU PA M25

  • Dimensiones : 36 x 36 x 6 mm
  • Número de producto: 20842501

Rosca M25x1,5



Contratuerca para prensaestopas métricos, poliamida



Lista de seguimiento
Detalles
Pasacable roscado - WNI M20

Pasacable roscado WNI M20

  • Dimensiones : 24 x 24 x 20 mm
  • Número de producto: 21342001

Área de estanqueidad 8 - 13,5 mm, Longitud de rosca 12 mm



Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris



Lista de seguimiento
Detalles
Pasacable roscado - WNI M25

Pasacable roscado WNI M25

  • Dimensiones : 29,5 x 29,5 x 22 mm
  • Número de producto: 21342501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 12 mm



Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris



Lista de seguimiento
Detalles
Cono escalonado - SNI M20

Cono escalonado SNI M20

  • Dimensiones : 25 x 25 x 17 mm
  • Número de producto: 21642001

Área de estanqueidad 5 - 16 mm



Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...



Lista de seguimiento
Detalles
Cono escalonado - SNI M25

Cono escalonado SNI M25

  • Dimensiones : 30 x 30 x 19 mm
  • Número de producto: 21642501

Área de estanqueidad 5 - 21 mm



Cono escalonado, IP55, con membrana de sellado cerrada, recortable en varias etapas, elastómero...



Lista de seguimiento
Detalles
Prensaestopa - KVR M20-MGM

Prensaestopa KVR M20-MGM

  • Dimensiones : 26,5 x 26,5 x 36 mm
  • Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M20-GDB/MGM

Prensaestopa KVR M20-GDB/MGM

  • Dimensiones : 30 x 30 x 37 mm
  • Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M25-MGM

Prensaestopa KVR M25-MGM

  • Dimensiones : 31,5 x 31,5 x 44 mm
  • Número de producto: 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Combi connector - AST M20

Combi connector AST M20

  • Dimensiones : 24,5 x 24,5 x 22,5 mm
  • Número de producto: 23042001

Área de estanqueidad 8 - 13,5 mm



Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...



Lista de seguimiento
Detalles
Combi connector - AST M25

Combi connector AST M25

  • Dimensiones : 29,5 x 29,5 x 22,6 mm
  • Número de producto: 23042501

Área de estanqueidad 9 - 18,5 mm



Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...



Lista de seguimiento
Detalles
Tapones - VST M20

Tapones VST M20

  • Dimensiones : 24,5 x 24,5 x 13,5 mm
  • Número de producto: 23142001

Área de estanqueidad 8 - 13,5 mm



Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...



Lista de seguimiento
Detalles
Tapones - VST M25

Tapones VST M25

  • Dimensiones : 29,5 x 29,5 x 14,1 mm
  • Número de producto: 23142501

Área de estanqueidad 9 - 16 mm



Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20/sw

Conos de doble membrana DMS M20/sw

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26002001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20/w

Conos de doble membrana DMS M20/w

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26012001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25/w

Conos de doble membrana DMS M25/w

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26012501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20

Conos de doble membrana DMS M20

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26042001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M25

Conos de doble membrana DMS M25

  • Dimensiones : 29,7 x 29,7 x 13,6 mm
  • Número de producto: 26042501

Área de estanqueidad 9 - 17 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20/sw

Tapón de ventilación BST M20/sw

  • Dimensiones : 25,2 x 11,9 x 25,2 mm
  • Número de producto: 26202001

Negro



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Tapón de ventilación - BST M20

Tapón de ventilación BST M20

  • Dimensiones : 25,22 x 11,9 x 25,2 mm
  • Número de producto: 26242001

Gris



Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...



Lista de seguimiento
Detalles
Racor para entrada con tubo - RST M20

Racor para entrada con tubo RST M20

  • Dimensiones : 29 x 26 x 38 mm
  • Número de producto: 28842001

para tubos con un diámetro exterior de 20 mm



Conducto conector para el alojamiento de tubos lisos con contratuerca, poliestireno, gris



Lista de seguimiento
Detalles
Racor para entrada con tubo - RST M25

Racor para entrada con tubo RST M25

  • Dimensiones : 36 x 32 x 38 mm
  • Número de producto: 28842501

para tubos con un diámetro exterior de 25 mm



Conducto conector para el alojamiento de tubos lisos con contratuerca, poliestireno, gris



Lista de seguimiento
Detalles
Bornero - Abox 060 KLS-6²

Bornero Abox 060 KLS-6²

  • Dimensiones : 46,6 x 17,8 x 31,5 mm
  • Número de producto: 84000601

5 polos - 6 mm²



Bornero según DIN EN 60998 (VDE 0613), Ui=690V



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Juego de precintado - Abox PST

Juego de precintado Abox PST

  • Dimensiones : 10 x 25 x 12,5 mm
  • Número de producto: 89001001

para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...



Juego de precintado



Lista de seguimiento
Detalles
¡Este artículo está archivado!
Placa de montaje - Abox 060 MPI

Placa de montaje Abox 060 MPI

  • Dimensiones : 83 x 83 x 2,5 mm
  • Número de producto: 89500601

para Abox/Abox-i 060



Placa de montaje de material aislante forrado con melamina, grosor 2,5 mm, gris, incl. tornillos de...



Lista de seguimiento
Detalles
