Cajas de derivación
Número de producto: 80740701 | Dimensiones: 82 x 82 x 52 mm

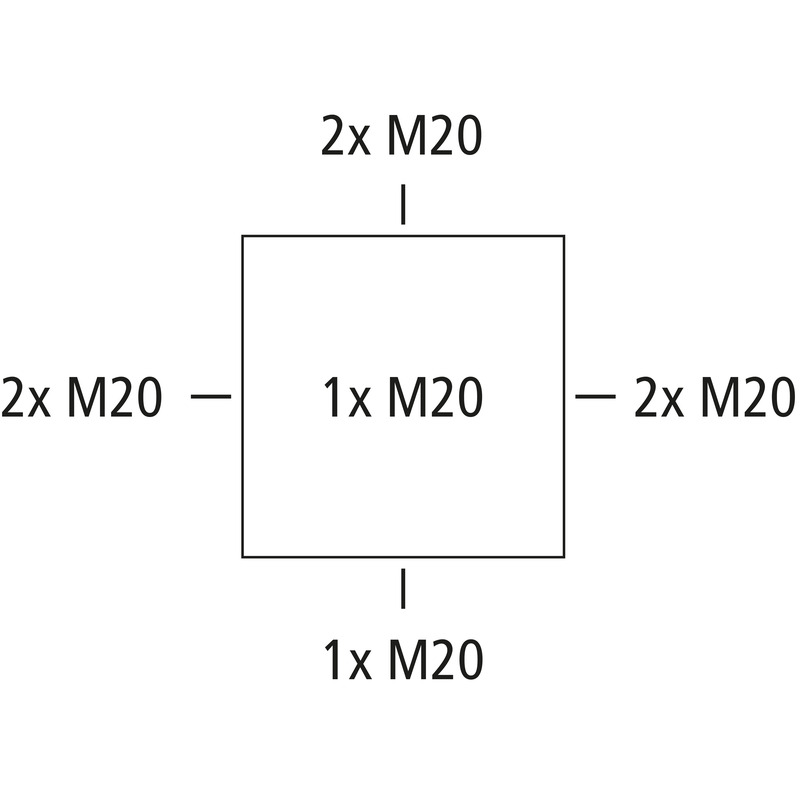

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 2,5 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20, (1 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores
gris, In=24 Amperio, con bornero roscado, 5 polos - 2,5 mm² (4 x 1,5² / 4 x 2,5²)
Incluye:
4 Conductos de montaje IP54 M20 Zona de sellado 8 - 13,5 mm, 1 apones M20
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 2,5 mm² |
| Clase de protección | II |
| Clase de protección | IP54/IP65 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 82 mm |
|---|---|
| Longitud | 82 mm |
| Altura | 52 mm |
| Peso | 0.1155 kg |
| Resistente a los rayos UV | no |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente EN 60695-2-11 | 650 °C |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 40 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona interior |
| EAN | 4013902559138 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Número de tarifa aduanera | 85369095 |
| Material parte inferior | Poliestireno |
|---|---|
| Material parte superior | Poliestireno |
| Material junta | Elastómero termoplástico |
| Material tornillo de la tapa | Acero inoxidable V2A |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado cerrada, gris
Pasacable roscado, IP54, M_ x 1,5 mm, con membrana de sellado abierta, gris
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...
Tapones IP55, con membrana de sellado cerrada, elastómero termoplástico (TPE), para grosores de...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Juego de precintado
