Este producto está obsoleto. se ejecuta desde 28.02.2025

Ir al producto sucesor

Abox m 040 SB-L

Abox m 040 SB-L

Cajas de derivación

Abox m 040 SB-L

Número de producto: 81170701 | Dimensiones: 94 x 94 x 57 mm

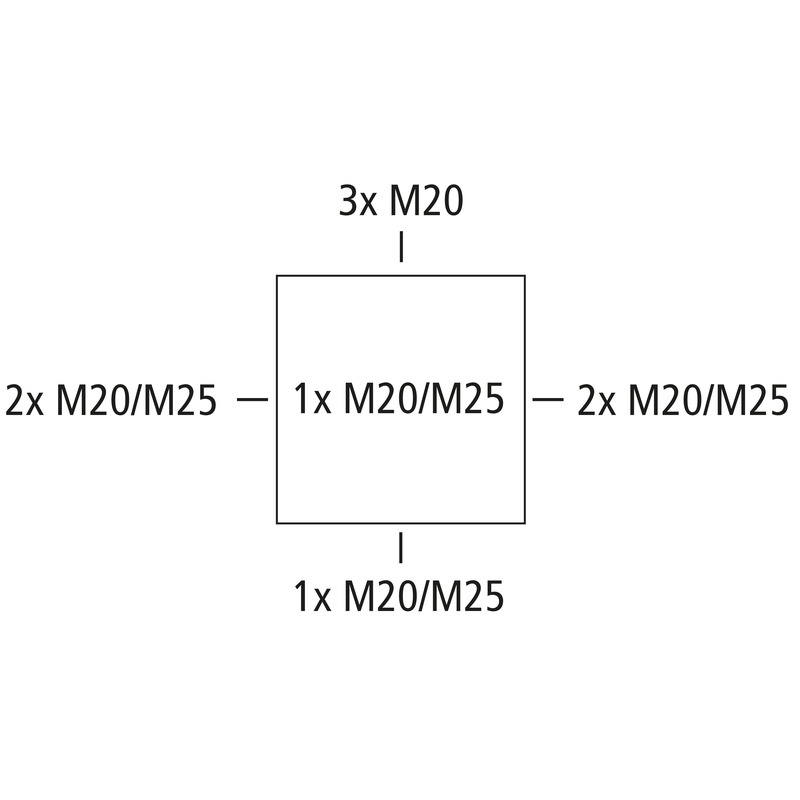

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 4 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M25, (1 Lado posterior, 8 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores

gris, con tapa roja, vacía, para la identificación de los circuitos eléctricos del alumbrado de seguridad

Incluye:
3 conos pasacables M20 IP54 área de estanqueidad: 8 - 13,5 mm, 3 conos pasacables M25 IP54 área de estanqueidad: 9 - 18,5 mm

Ir al producto industrial https://www.spelsberg.es/p/50170401/

Características eléctricas

Tensión aislante de medición CA	690 V
Calibre máx. del cable	4 mm²
Clase de protección	II
Clase de protección	IP54/IP65
UL Type Rating	sin datos

Colores

Color parte inferior	gris
Color parte superior	rojo

Dimensiones

Anchura	94 mm
Longitud	94 mm
Altura	57 mm
Peso	0.125 kg

Características del material

Resistente a los rayos UV	no
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	650 °C

Características mecánicas

Modo de fijación	Montaje sobre la pared/el techo
Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1 Nm
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona interior

Sales Information

EAN	4013902532360
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85389099

Material

Material parte inferior	Poliestireno
Material parte superior	Poliestireno
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Descargar hoja de datos

Descargar hoja de datos

Hoja de dimensiones

Plano acotado	dwg (1 MB)
Plano acotado	dxf (6 MB)
Plano acotado	pdf (456 KB)
Plano acotado	jpg (1 MB)
Plano acotado	pdf (410 KB)
Plano acotado	dxf (5 MB)
Plano acotado	dwg (936 KB)
Plano acotado	jpg (1 MB)

Certificado

UKCA Declaración EN	pdf (49 KB)
CE Declaración DE/EN/PL	pdf (313 KB)
VDE Certificado DE/EN	pdf (679 KB)
CE Declaración DE/EN/FR	pdf (220 KB)

Accesorios

Prensaestopa - KVR M20-MGM

Prensaestopa KVR M20-MGM

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Prensaestopa - KVR M20-GDB/MGM

Prensaestopa KVR M20-GDB/MGM

Dimensiones : 30 x 30 x 37 mm
Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Prensaestopa - KVR M25-MGM

Prensaestopa KVR M25-MGM

Dimensiones : 31,5 x 31,5 x 44 mm
Número de producto: 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Combi connector - AST M20

Combi connector AST M20

Dimensiones : 24,5 x 24,5 x 22,5 mm
Número de producto: 23042001

Área de estanqueidad 8 - 13,5 mm

Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

Lista de seguimiento

Combi connector - AST M25

Combi connector AST M25

Dimensiones : 29,5 x 29,5 x 22,6 mm
Número de producto: 23042501

Área de estanqueidad 9 - 18,5 mm

Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

Lista de seguimiento

Conos de doble membrana - DMS M20/w

Conos de doble membrana DMS M20/w

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26012001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Conos de doble membrana - DMS M25/w

Conos de doble membrana DMS M25/w

Dimensiones : 29,7 x 29,7 x 13,6 mm
Número de producto: 26012501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Conos de doble membrana - DMS M20

Conos de doble membrana DMS M20

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26042001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Conos de doble membrana - DMS M25

Conos de doble membrana DMS M25

Dimensiones : 29,7 x 29,7 x 13,6 mm
Número de producto: 26042501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Bornero - Abox 025/040 KLS-2,5²/4²

Bornero Abox 025/040 KLS-2,5²/4²

Dimensiones : 46,6 x 17,8 x 31,5 mm
Número de producto: 84000401

5 polos - 2,5/4 mm²

Bornero según DIN EN 60998 (VDE 0613), U_i=690V

Lista de seguimiento

¡Este artículo está archivado!

Juego de precintado - Abox PST

Juego de precintado Abox PST

Dimensiones : 10 x 25 x 12,5 mm
Número de producto: 89001001

para cajas de derivación Abox/Abox-i 025 a 100, (a partir de...

Juego de precintado

Lista de seguimiento

Datos CAD

Datos CAD	Descargar datos 3D-CAD

Texto del producto
