Abzweigkasten Abox 250-L (82591001) Abox (hasta 2024): Spelsberg
  • Productos
  • Páginas
  • Novedades
Otros resultados en el buscador de productos
A la zona de prensa
Este producto está obsoleto. se ejecuta desde 28.02.2025
Ir al producto sucesor
Abox 250-L Abox 250-L

Cajas de derivación

Abox 250-L

Número de producto: 82591001 | Dimensiones: 250 x 200 x 115 mm

Cajas de derivación, con grado de protección IP54/IP65, Sección nominal 25 mm², Ui=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Pretroquelados, M20/M25/M32/M40/M50, (4 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores

gris, sin borna

Incluye:

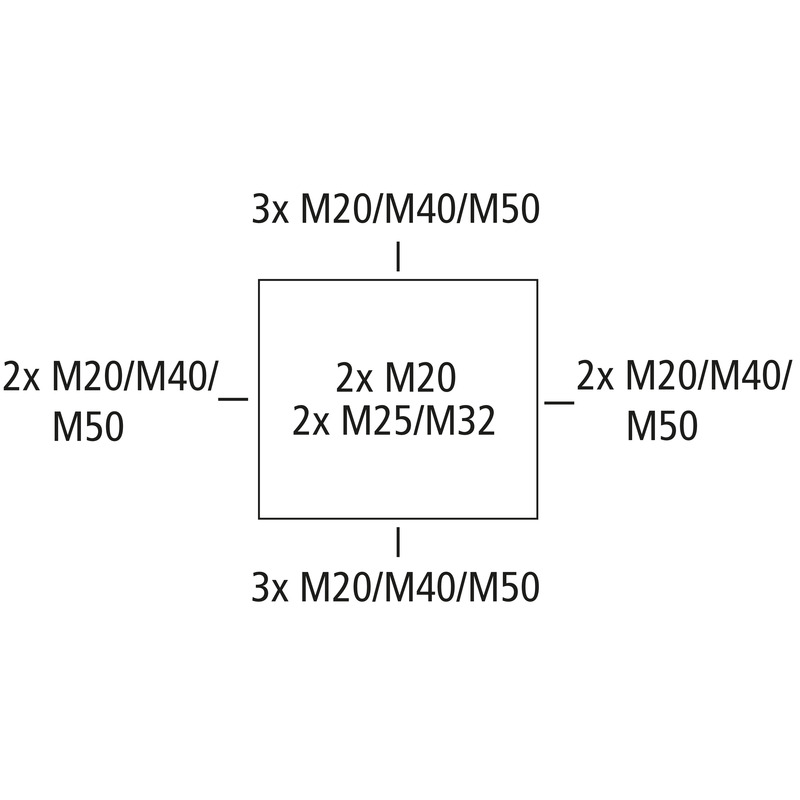

4 Conductos de montaje IP54 M40 Zona de sellado 17 - 30 mm, 1 apones M40, 1 Juego de precintado

Características eléctricas

Tensión aislante de medición CA 690 V
Calibre máx. del cable 25 mm²
Clase de protección II
Clase de protección IP54/IP65
UL Type Rating sin datos

Colores

Color parte inferior gris
Color parte superior gris

Dimensiones

Anchura 250 mm
Longitud 200 mm
Altura 115 mm
Peso 0.7472 kg

Características del material

Resistente a los rayos UV no
sin halógenos sí
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 650 °C

Características mecánicas

Modo de fijación Montaje sobre la pared/el techo
Fuerza de golpe IK07
precintable sí
Par de torsión del tornillo de la tapa 1 Nm
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 40 °C
Temperatura ambiente 24 h 35 °C
Lugar de instalación Zona interior

Sales Information

EAN 4013902948918
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85389099

Material

Material parte inferior Poliestireno
Material parte superior Poliestireno
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN/FR/ES pdf (1 MB)

Hoja de dimensiones

Plano acotado jpg (1 MB)
Plano acotado pdf (449 KB)
Plano acotado dxf (4 MB)
Plano acotado dwg (859 KB)

Certificado

VDE Certificado DE/EN pdf (679 KB)
CE Declaración DE/EN/FR pdf (220 KB)
UKCA Declaración EN pdf (49 KB)
CE Declaración DE/EN/PL pdf (313 KB)
