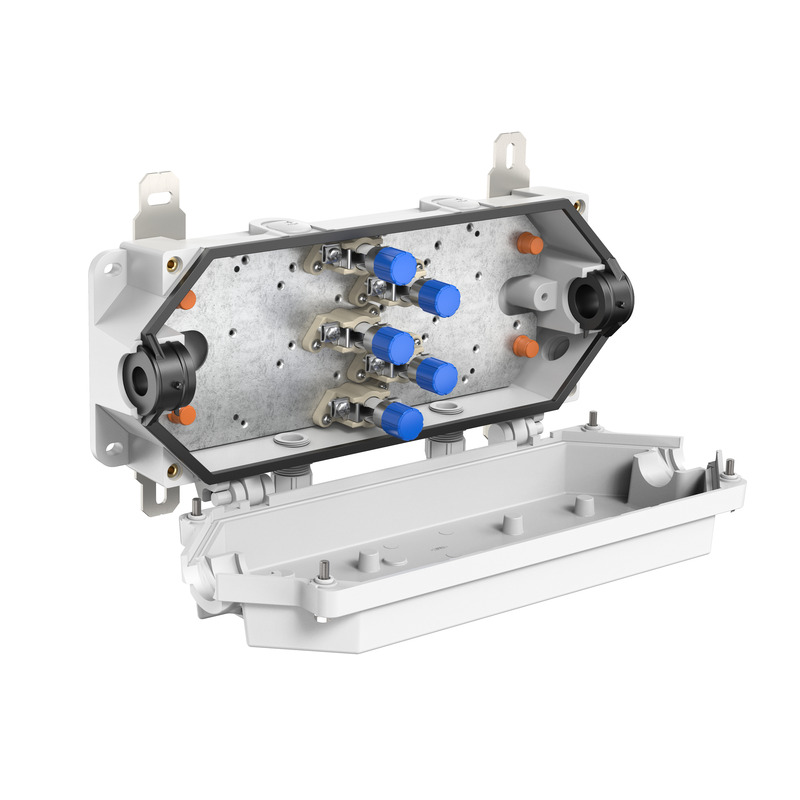

Rapid-Box 16² 2x5

Número de producto: 30200101 | Dimensiones: 190 x 447 x 105 mm

Cajas de derivación, con grado de protección IP66/IP67, U_i=400 V AC, M25, (5 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en túneles, estanco a la presión y succión según directiva Gotthard. Envolvente de termoplástico especial libre de halógenos. Bornas de cerámica espcial resistente a altas temperaturas. Lengüetas de fijación exterior y tornillos de la tapa de acero inoxidable 1.4571

gris, Conexión: Borna de 5 polos sin corte de cable hasta 25 mm², área del punto de conexión entre 2,5 - 25 mm² para cable sin cortar, área de conexión 2,5 - 16 mm² para cable cortado, intensidad nominal 63 A. Derivación de 5 polos 2 x 2,5 - 6 mm², corriente nominal 40A. Área de estanqueidad de entrada/salida de la manguera: 17 - 22 mm (otras áreas estanqueidad disponibles bajo pedido)

Incluye:
2 prensaestopas M25, área de estanqueidad 9 - 16 mm
4 tornillos de cierre M25

Características eléctricas

Tensión de funcionamiento nominal AC	400 V
Tensión aislante de medición CA	400 V
máx. sección transversal (linea de derivación)	6 mm²
Calibre máx. del cable	16 mm²
Clase de protección	II
Clase de protección	IP66/IP67

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	190 mm
Longitud	447 mm
Altura	105 mm
Longitud interior	350 mm
Ancho interior	145 mm
Altura interior	95 mm
Peso	4.4 kg

Características del material

sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
Par de torsión del tornillo de la tapa	6 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	100 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	40 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida
