nuevo

Cajas de derivación

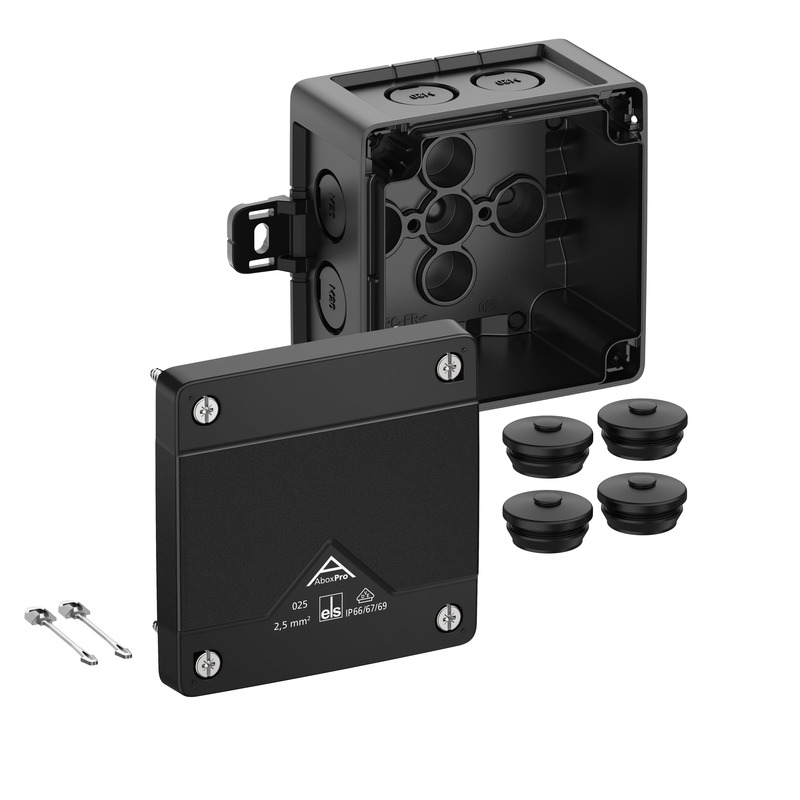

Abox Pro 025 AB-L/sw

Número de producto: 40200101 | Dimensiones: 92 x 92 x 60 mm

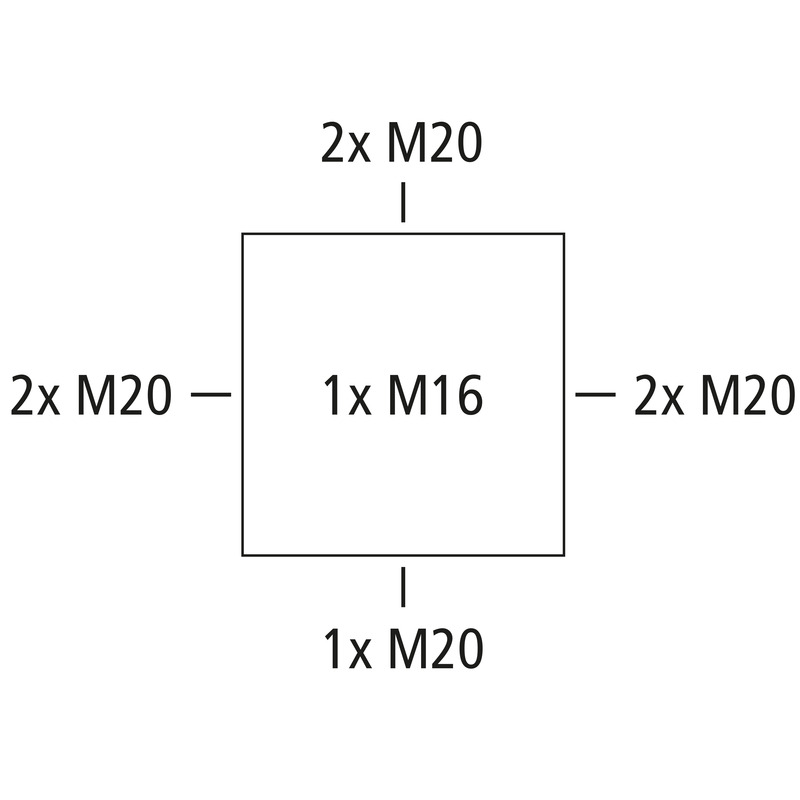

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 2,5 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M16/M20, (1 Lado posterior, 7 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

negro, U_i=1000 V AC, sin borna

Incluye:
4 conos de doble membrana IP66 M20 zona de sellado 7-13 mm, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Calibre máx. del cable	2,5 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Tipo de borne	sin

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	92 mm
Longitud	92 mm
Altura	60 mm
Longitud interior	78 mm
Ancho interior	78 mm
Altura interior	40 mm
Peso	0.1717 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902662104
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN	pdf (5 MB)
Instrucciones de montaje FR/ES	pdf (5 MB)

Hoja de dimensiones

Plano acotado	pdf (3 MB)
Plano acotado	dwg (3 MB)
Plano acotado	dxf (16 MB)

Certificado

DLG Autorización DE	pdf (1 MB)
UKCA Declaración EN	pdf (166 KB)
DNV Certificado EN	pdf (198 KB)
CE Declaración DE/EN/PL	pdf (141 KB)
CE Declaración DE/EN/FR	pdf (139 KB)
VDE Certificado DE/EN	pdf (496 KB)

Accesorios

nuevo

Prensaestopa KVR M16-MGM/sw

Dimensiones : 22 x 22 x 31 mm
Número de producto: 22701601

Zona de sellado 4-10 mm, longitud de rosca 8 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M20-MGM/sw

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22702001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M20-GDB/MGM/sw

Dimensiones : 30 x 30 x 37 mm
Número de producto: 22702101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M16/sw

Dimensiones : 20,7 x 20,7 x 13,2 mm
Número de producto: 26001601

Área de estanqueidad 5 - 9 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M20/sw

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26002001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

nuevo

Carríl DIN Abox 025 TS15

Dimensiones : 15 x 61 x 5,5 mm
Número de producto: 89520201

para Abox / Abox Pro 025

Carril estándar según la norma EN 60715, 15 x 5 mm, incl. tornillos de fijación. Para montaje en...

Lista de seguimiento

Detalles

nuevo

Soporte para bornas Abox 025/040 KH 2273 2,5²

Dimensiones : 23 x 70 x 27 mm
Número de producto: 89600201

para el montaje fijo de hasta 6 bornes Wago 2273-205 en cajas de...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Lista de seguimiento

Detalles

nuevo

Soporte para bornas Abox 025/040 KH 221 4²

Dimensiones : 23 x 56 x 29 mm
Número de producto: 89600301

para el montaje fijo de hasta 6 bornes Wago 221-413 en cajas de...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Lista de seguimiento

Detalles

nuevo

Bornero Abox 025/040 KLS-2,5²/4²

Dimensiones : 15 x 46 x 25 mm
Número de producto: 89640401

Bornes roscados para Abox/Abox Pro 025 y Abox/Abox Pro 040, 5 polos -...

Bornero según DIN EN 60998 (VDE 0613), U_i=690V. Para montaje en cajas de derivación Abox / Abox Pro...

Lista de seguimiento

Detalles

nuevo

Juego de fijación de mástil/tubo MABF 65-1

Dimensiones : 38 x 65 x 15 mm
Número de producto: 89601001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Lista de seguimiento

Detalles

nuevo

Juego de sujeción KTB 1

Dimensiones : 17 x 30 x 14 mm
Número de producto: 89600901

Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio alargado...

Lista de seguimiento

Detalles

Datos CAD

Datos CAD	Descargar datos 3D-CAD

Texto del producto

Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg

Productos similares

nuevo

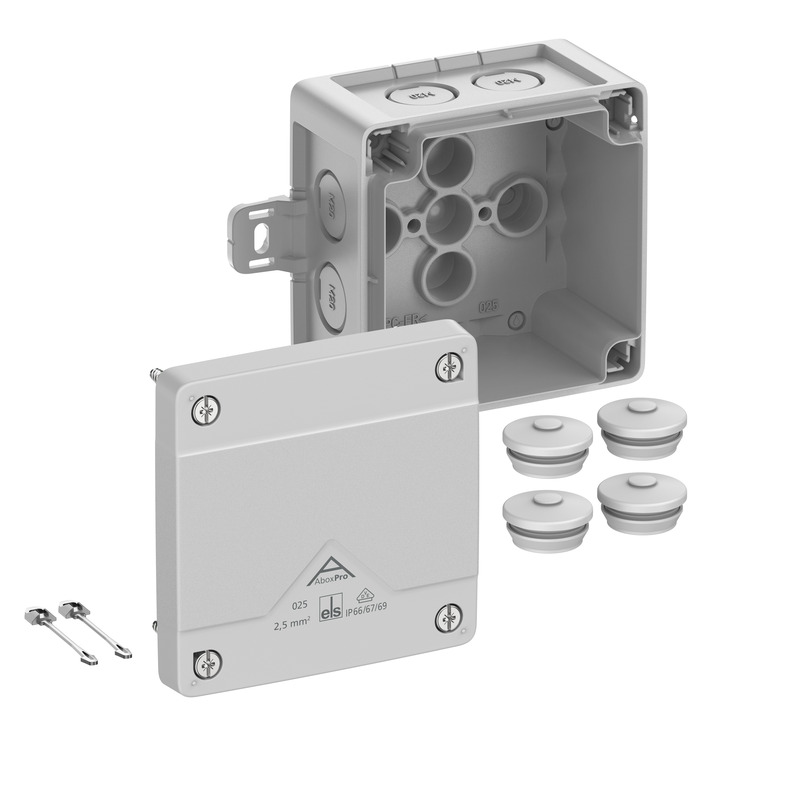

Cajas de derivación Abox Pro 025 AB-L

Dimensiones : 92 x 92 x 60 mm
Número de producto: 40240101

gris, U_i=1000 V AC, sin borna

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 2,5 mm², Certificado...

Lista de seguimiento

Detalles

nuevo

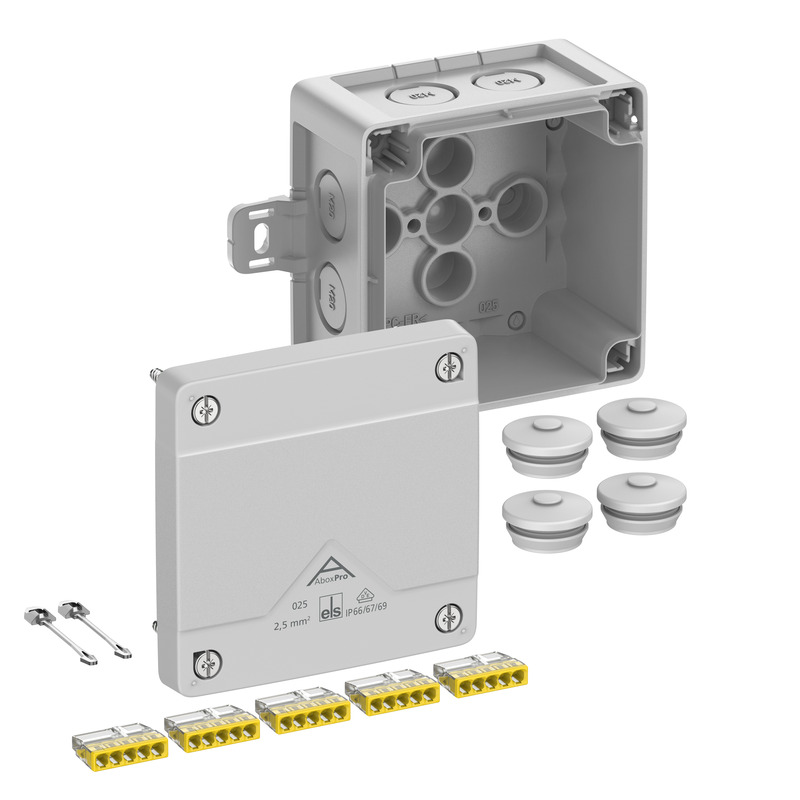

Cajas de derivación Abox Pro 025 AB-2,5²
