nuevo

Cajas de derivación

Abox Pro 060-6²/sw

Número de producto: 40602001 | Dimensiones: 127 x 127 x 75 mm

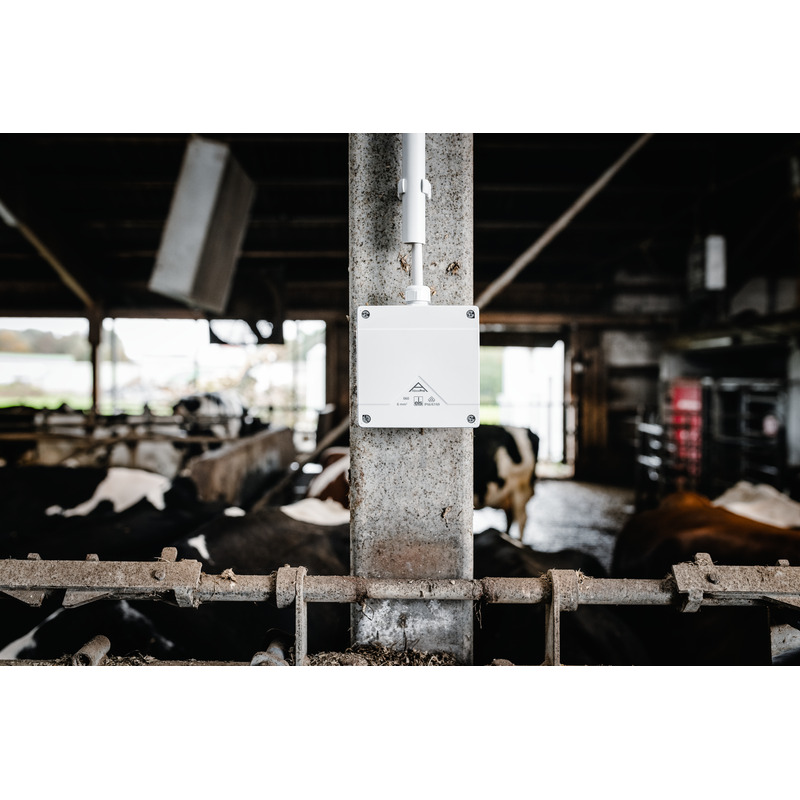

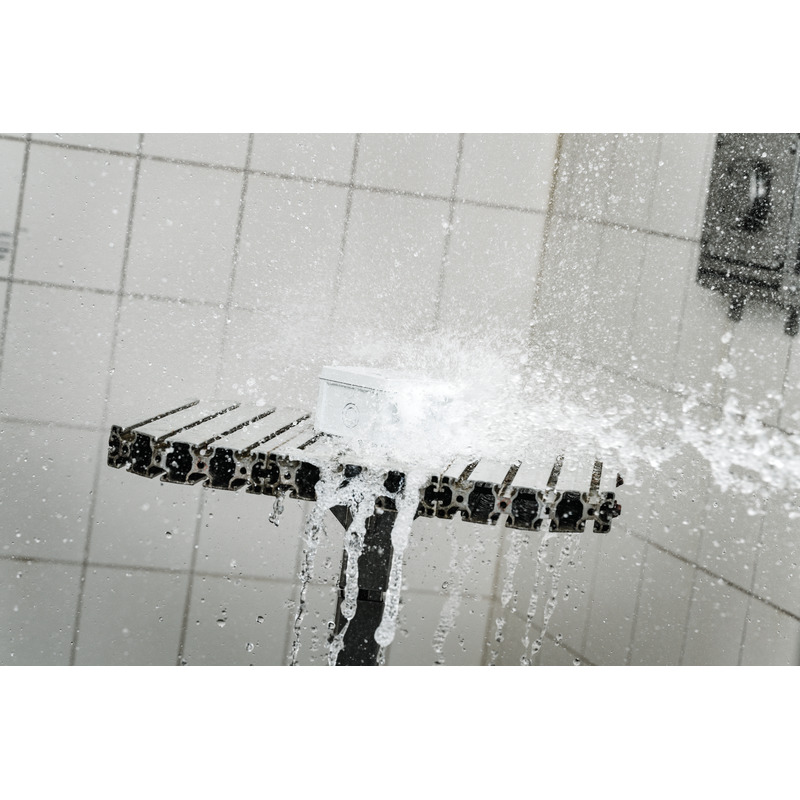

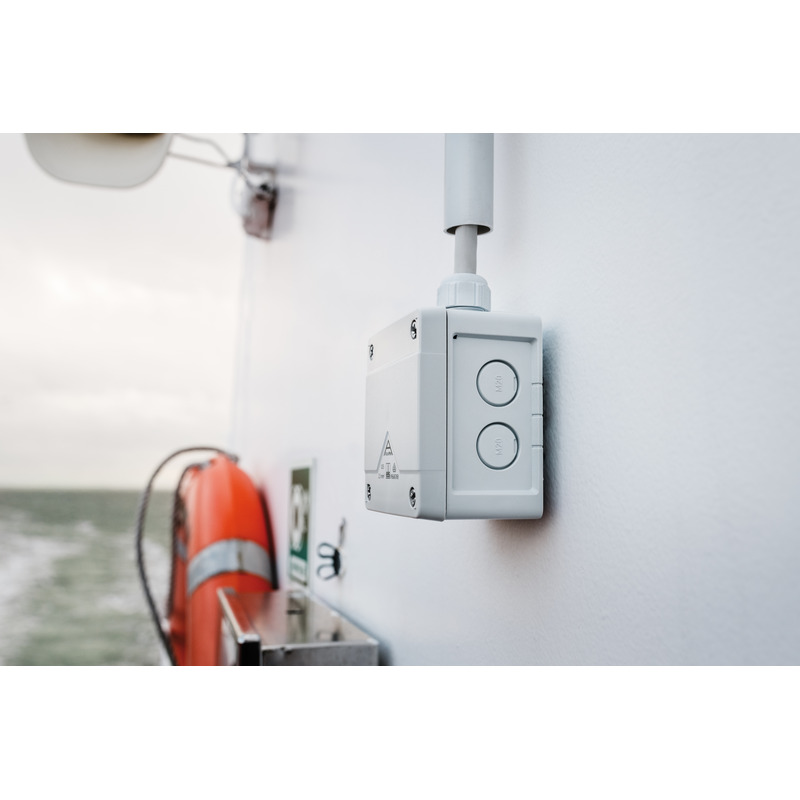

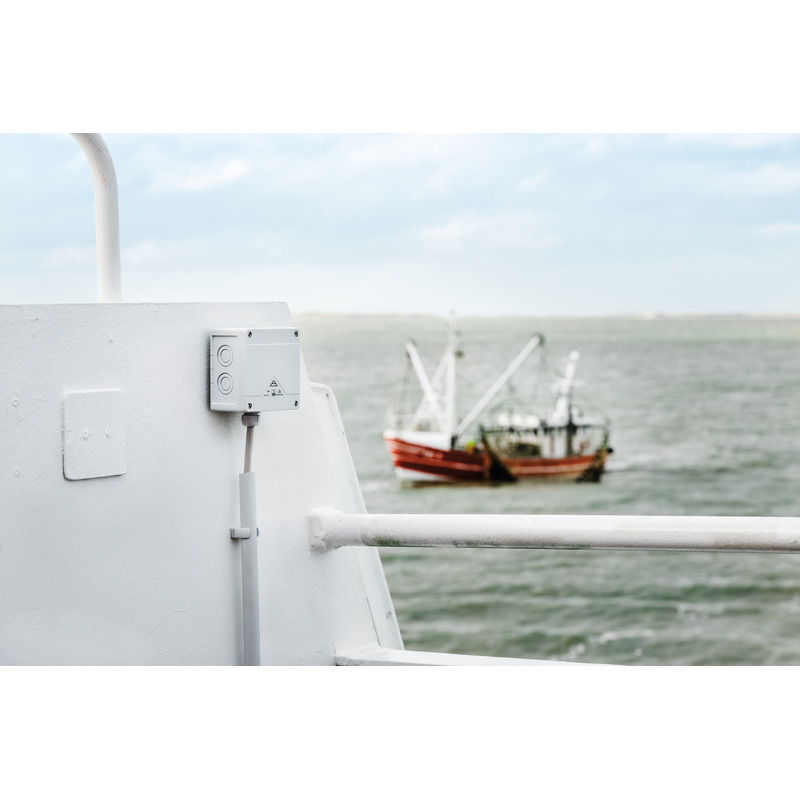

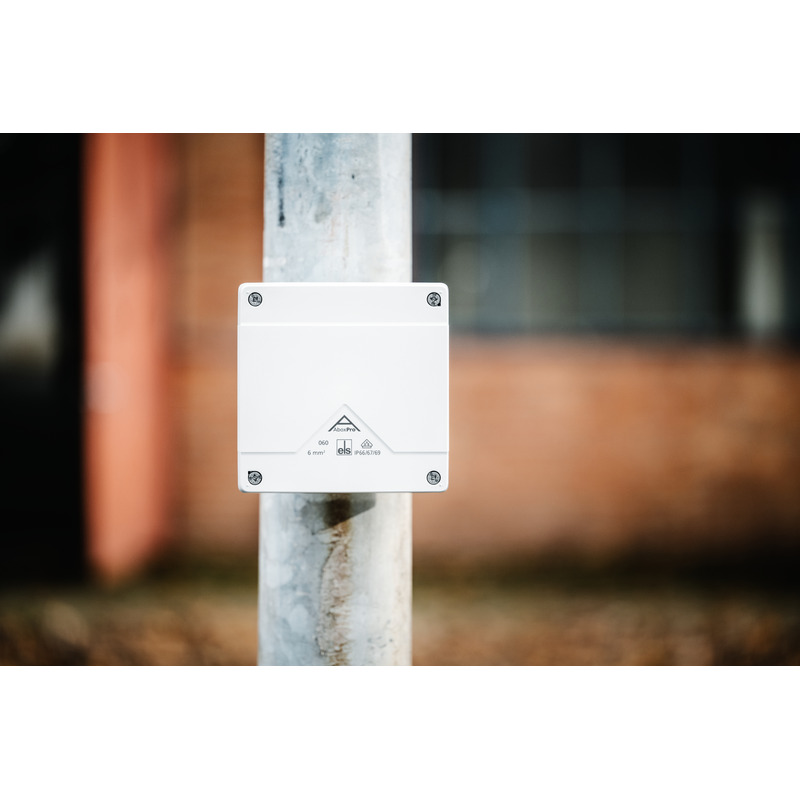

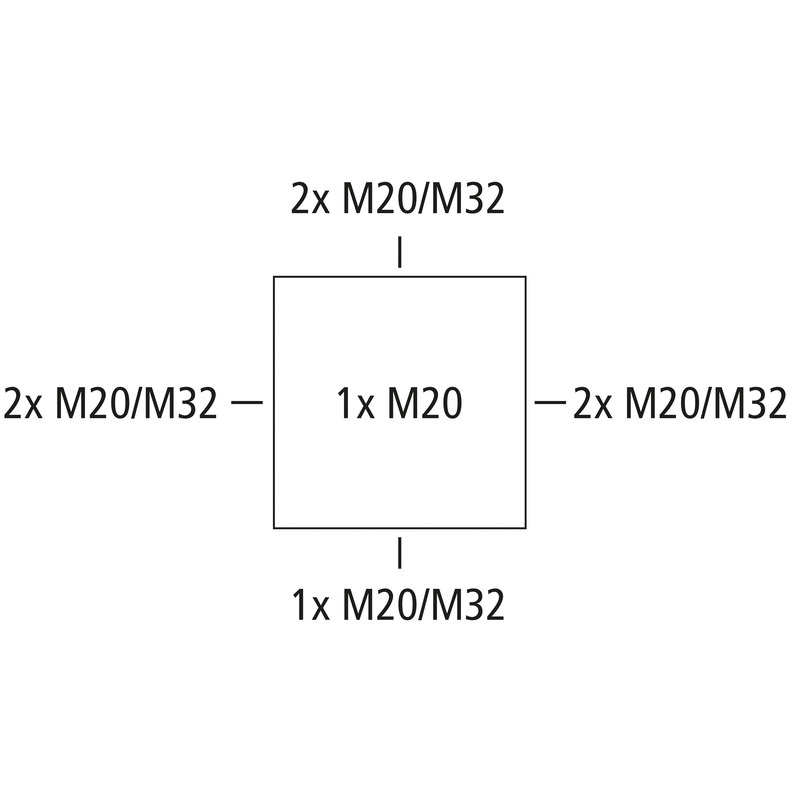

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 6 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M32, (1 Lado posterior, 7 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

negro, U_i=690 V AC, I_n=41 Amperio, con bornas roscadas elevadas, 5 polos - 6 mm², secciones transversales de apriete por polo: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu rígido/flexible con puntera

Incluye:
4 conos de doble membrana IP66 M32 zona de sellado 13-21 mm, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	1,5 mm²
Calibre máx. del cable	6 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Corriente de medición	41 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	127 mm
Longitud	127 mm
Altura	75 mm
Longitud interior	113 mm
Ancho interior	113 mm
Altura interior	55 mm
Peso	0.3805 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902664337
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

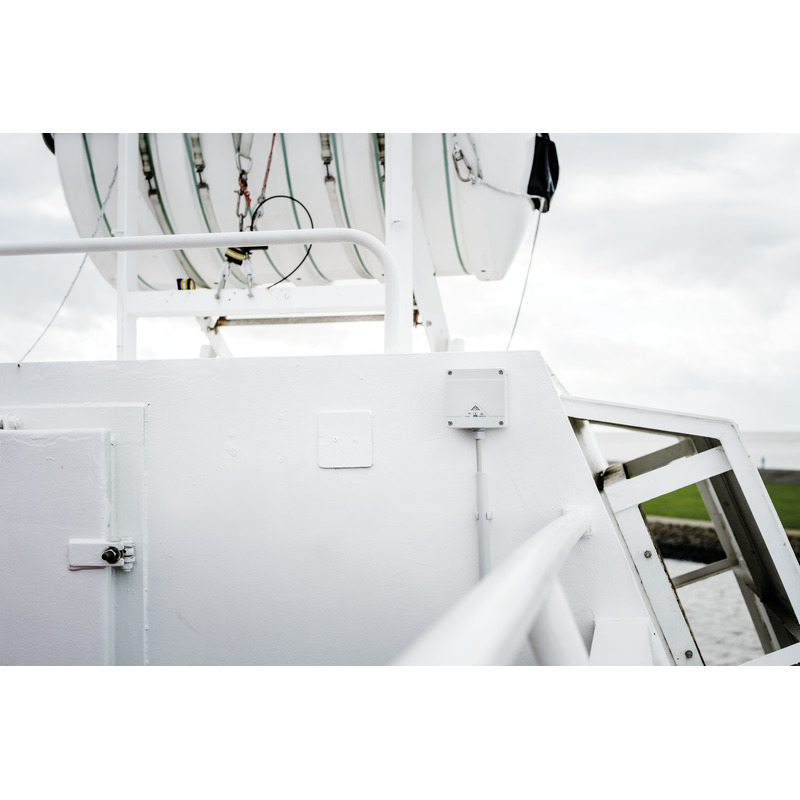

Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN	pdf (5 MB)
Instrucciones de montaje FR/ES	pdf (5 MB)

Hoja de dimensiones

Plano acotado	dxf (26 MB)
Plano acotado	pdf (5 MB)
Plano acotado	dwg (5 MB)

Certificado

CE Declaración DE/EN/FR	pdf (139 KB)
VDE Certificado DE/EN	pdf (496 KB)
CE Declaración DE/EN/PL	pdf (141 KB)
UKCA Declaración EN	pdf (166 KB)
DNV Certificado EN	pdf (198 KB)
DLG Autorización DE	pdf (1 MB)
