Cajas de derivación

Abox Pro 100 AB-L

Número de producto: 41040101 | Dimensiones: 152 x 152 x 85 mm

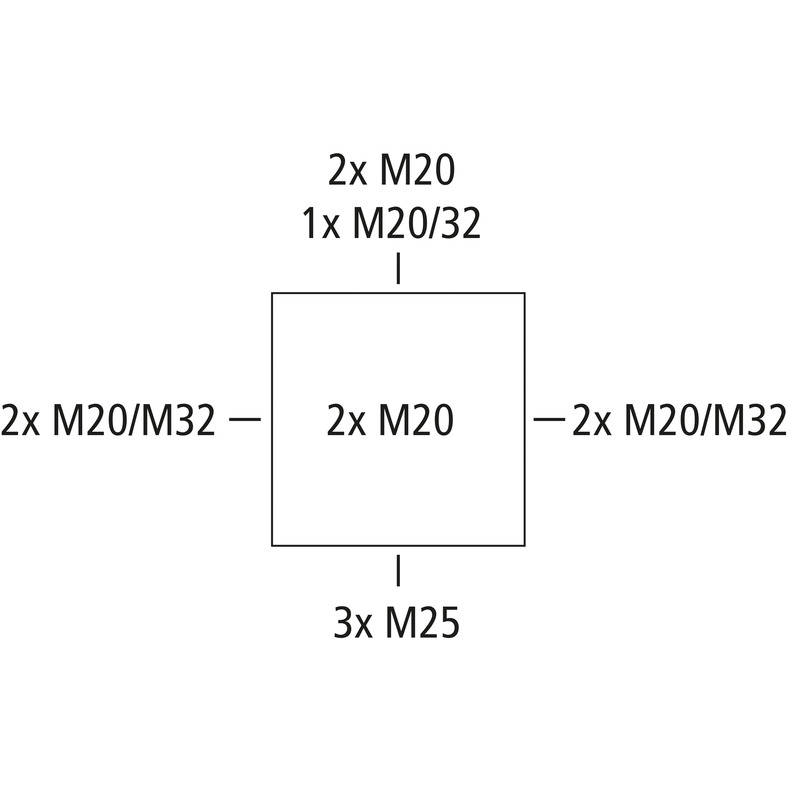

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M25/M32, (2 Lado posterior, 10 lateralmente), puntos de fijación exterior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

gris, U_i=1000 V AC, sin borna

Incluye:
4 conos de doble membrana IP66 M32 zona de sellado 13-21 mm, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Calibre máx. del cable	10 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Tipo de borne	sin

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	152 mm
Longitud	152 mm
Altura	85 mm
Longitud interior	137 mm
Ancho interior	137 mm
Altura interior	65 mm
Peso	0.5215 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación exterior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902663880
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje FR/ES	pdf (5 MB)
Instrucciones de montaje DE/EN	pdf (5 MB)

Hoja de dimensiones

Plano acotado	dwg (8 MB)
Plano acotado	dxf (36 MB)
Plano acotado	pdf (6 MB)

Certificado

DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/PL	pdf (141 KB)
UKCA Declaración EN	pdf (166 KB)
CE Declaración DE/EN/FR	pdf (139 KB)
VDE Certificado DE/EN	pdf (496 KB)
DNV Certificado EN	pdf (198 KB)

Accesorios

Prensaestopa KVR M20-MGM

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M20-GDB/MGM

Dimensiones : 30 x 30 x 37 mm
Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M25-MGM

Dimensiones : 31,5 x 31,5 x 44 mm
Número de producto: 22742501

Área de estanqueidad 9 - 16 mm, Longitud de rosca 11 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M32-MGM

Dimensiones : 40 x 40 x 50 mm
Número de producto: 22743201

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M20

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26042001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M25

Dimensiones : 29,7 x 29,7 x 13,6 mm
Número de producto: 26042501

Área de estanqueidad 9 - 17 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M32

Dimensiones : 36,7 x 36,7 x 14,7 mm
Número de producto: 26043201

Área de estanqueidad 13 - 21 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

nuevo

Placa de montaje Abox MPI 100

Dimensiones : 120 x 120 x 2,5 mm
Número de producto: 89511001

para Abox / Abox Pro 100

Placas de montaje de material aislante revestido de melamina, grosor 2,5 mm, gris incl. tornillos de...

Lista de seguimiento

Detalles

nuevo

Carríl DIN Abox 100 NS35

Dimensiones : 35 x 120 x 7,5 mm
Número de producto: 89531001

para Abox / Abox Pro 100

Carril estándar según la norma EN 60715, 35 x 7,5 mm, incl. tornillos de fijación. Para montaje en...

Lista de seguimiento

Detalles

nuevo

Soporte para bornas Abox 100 KH 221 6²

Dimensiones : 26 x 114 x 32 mm
Número de producto: 89600501

para el montaje fijo y en alto de hasta 6 bornes Wago 221-613 en cajas...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Lista de seguimiento

Detalles

nuevo

Soporte para bornas Abox 100 KH 2006 6²

Dimensiones : 69 x 124 x 60 mm
Número de producto: 89600601

Soporte de bornes con carril estándar NS35 para el montaje de bornes...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Lista de seguimiento

Detalles

nuevo

Bornero Abox 100 KLS-10²

Dimensiones : 25 x 124 x 39 mm
Número de producto: 89641001

bornes roscados en alto para Abox/Abox Pro 100, 5 polos - 10², I_n = 57...

Bornero según DIN EN 60998 (VDE 0613), U_i=690V. Para montaje en cajas de derivación Abox / Abox Pro...

Lista de seguimiento

Detalles

nuevo

Juego de sujeción KTB 1

Dimensiones : 17 x 30 x 14 mm
Número de producto: 89600901

Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio alargado...

Lista de seguimiento

Detalles
