Cajas de derivación

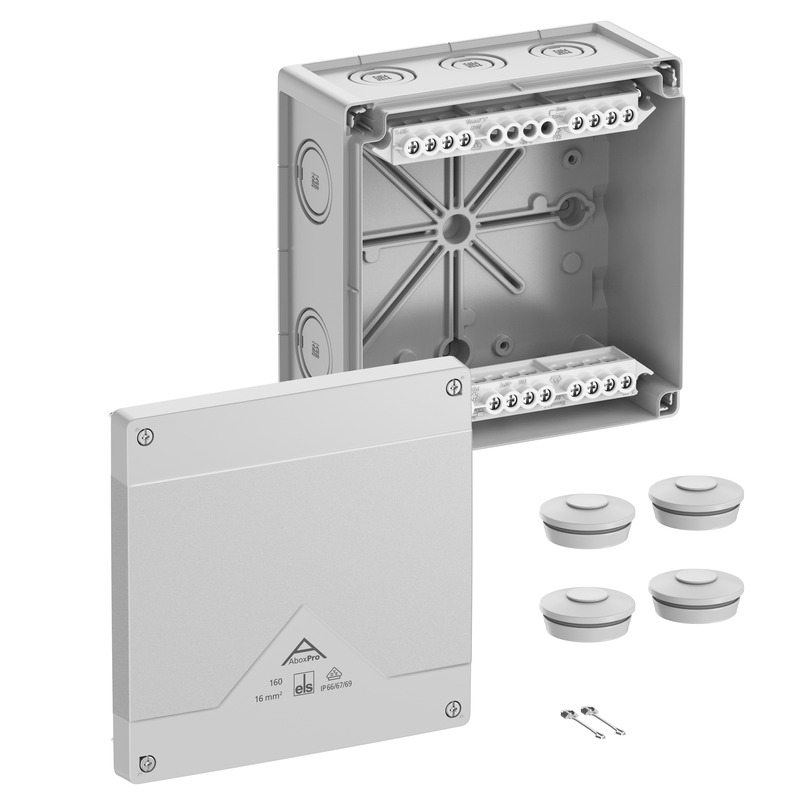

Abox Pro 160-16²

Número de producto: 41642001 | Dimensiones: 182 x 182 x 90 mm

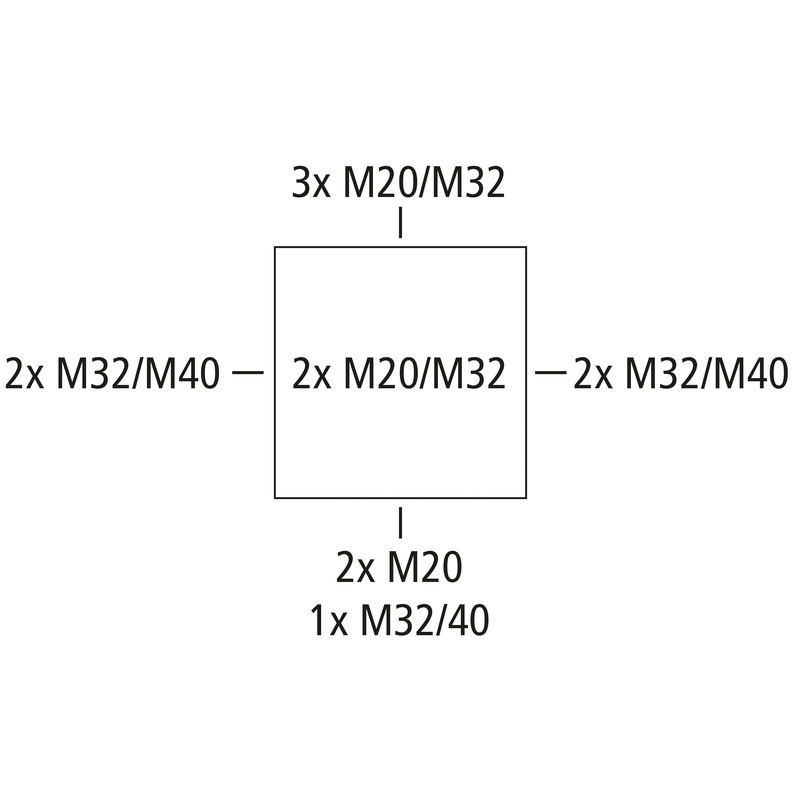

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 16 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M32/M40, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

gris, U_i=690 V AC, I_n=76 Amperio, con bornas roscadas elevadas, 5 polos - 16 mm², secciones transversales de apriete por polo: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu rígido/flexible con puntera

Incluye:

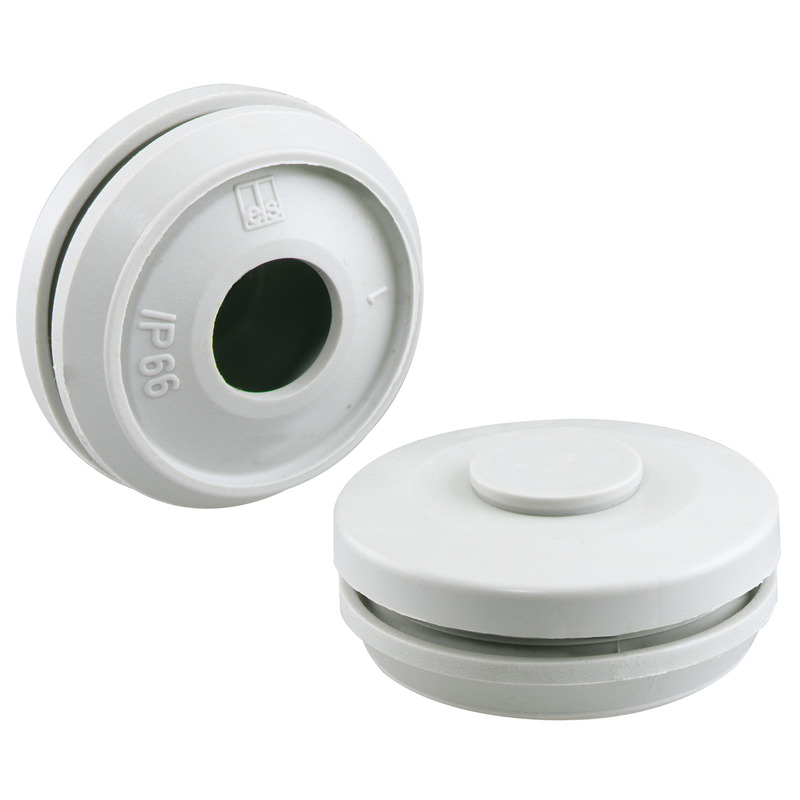

4 conos de doble membrana IP66 M40 zona de sellado 17-28 mm, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	4 mm²
Calibre máx. del cable	16 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Corriente de medición	76 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	182 mm
Longitud	182 mm
Altura	90 mm
Longitud interior	167 mm
Ancho interior	167 mm
Altura interior	69 mm
Peso	0.8407 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902663729
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje FR/ES	pdf (5 MB)
Instrucciones de montaje DE/EN	pdf (5 MB)

Hoja de dimensiones

Plano acotado	dwg (5 MB)
Plano acotado	dxf (23 MB)
Plano acotado	pdf (4 MB)

Certificado

DNV Certificado EN	pdf (198 KB)
UKCA Declaración EN	pdf (166 KB)
CE Declaración DE/EN/FR	pdf (139 KB)
DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/PL	pdf (141 KB)
VDE Certificado DE/EN	pdf (496 KB)

Accesorios

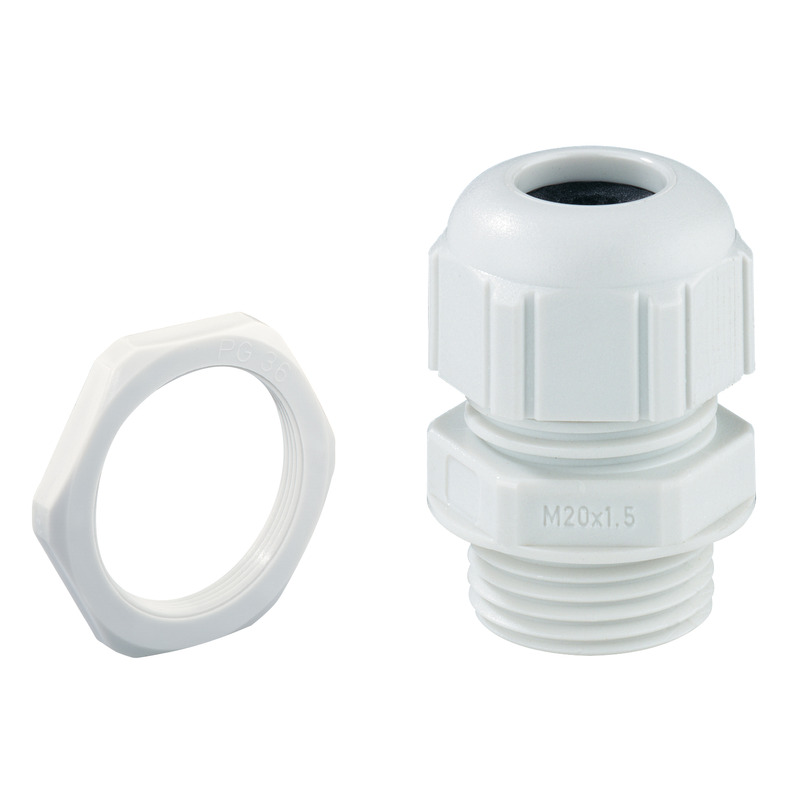

Prensaestopa KVR M20-MGM

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Abox Pro 160-16²

Características eléctricas

Colores

Dimensiones

Características del material

Características mecánicas

Condiciones ambientales

Sales Information

Material

Certificados

Descargar hoja de datos

Instrucciones de montaje

Hoja de dimensiones

Certificado

Accesorios

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Área de estanqueidad 11 - 21 mm, Longitud de rosca 11 mm

Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm

Área de estanqueidad 7 - 13 mm

Área de estanqueidad 13 - 21 mm

Área de estanqueidad 17 - 28 mm

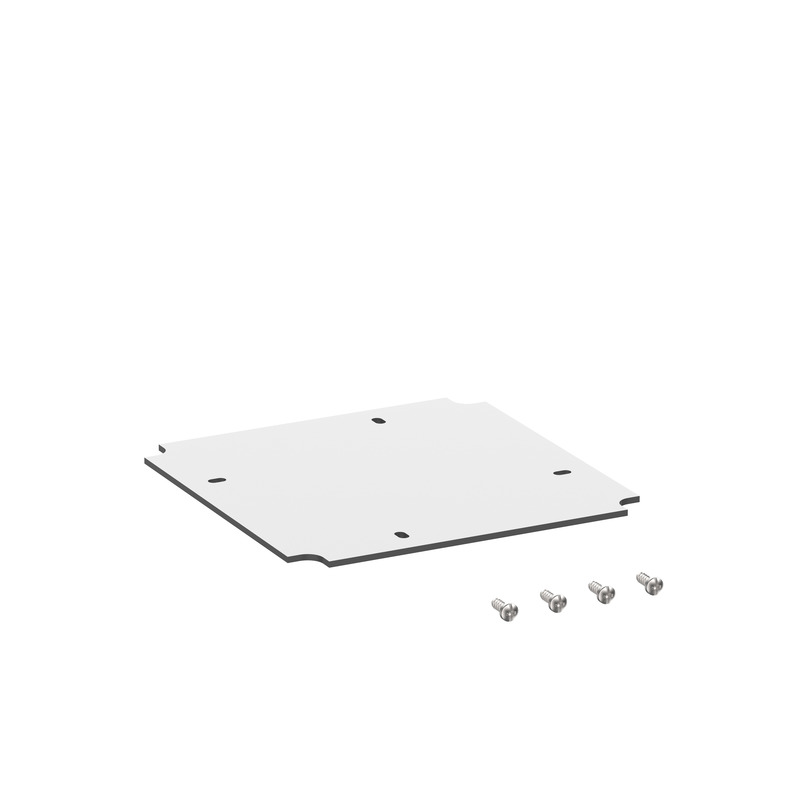

para Abox / Abox Pro 160

para Abox / Abox Pro 160

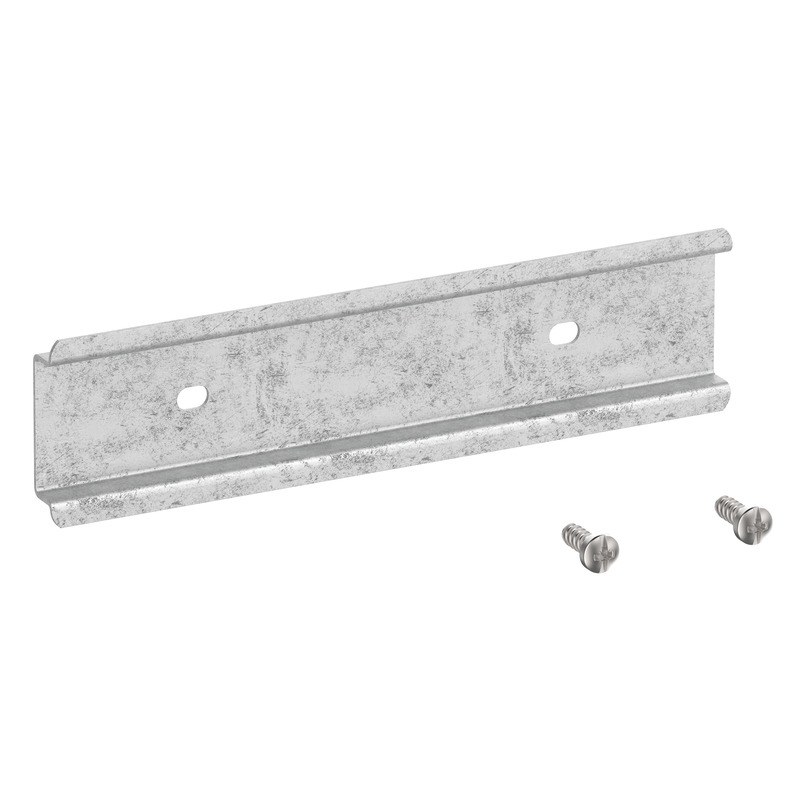

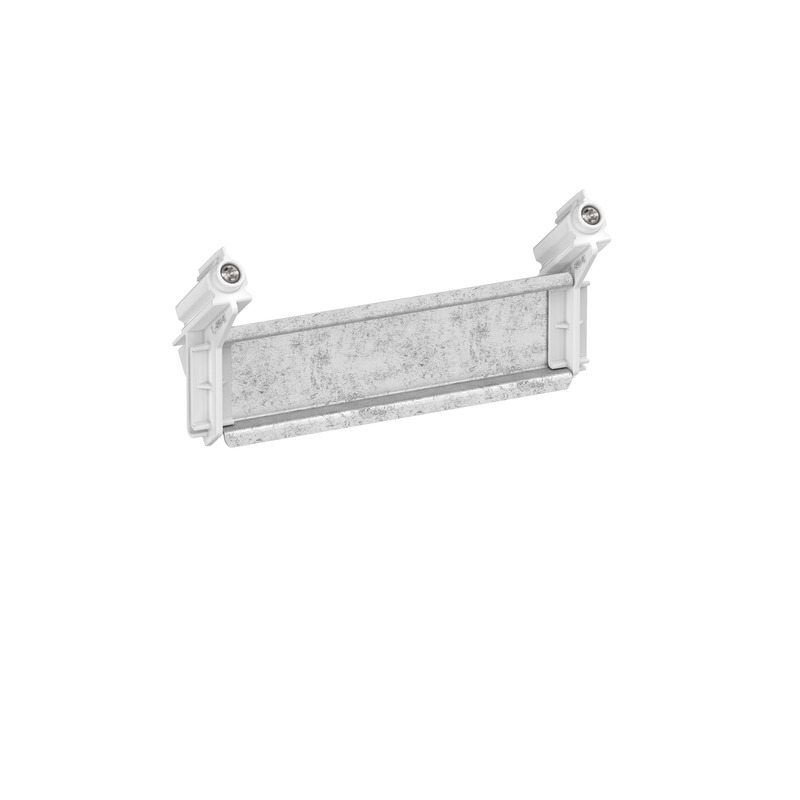

Soporte de bornes con carril estándar NS35 para el montaje de bornes...

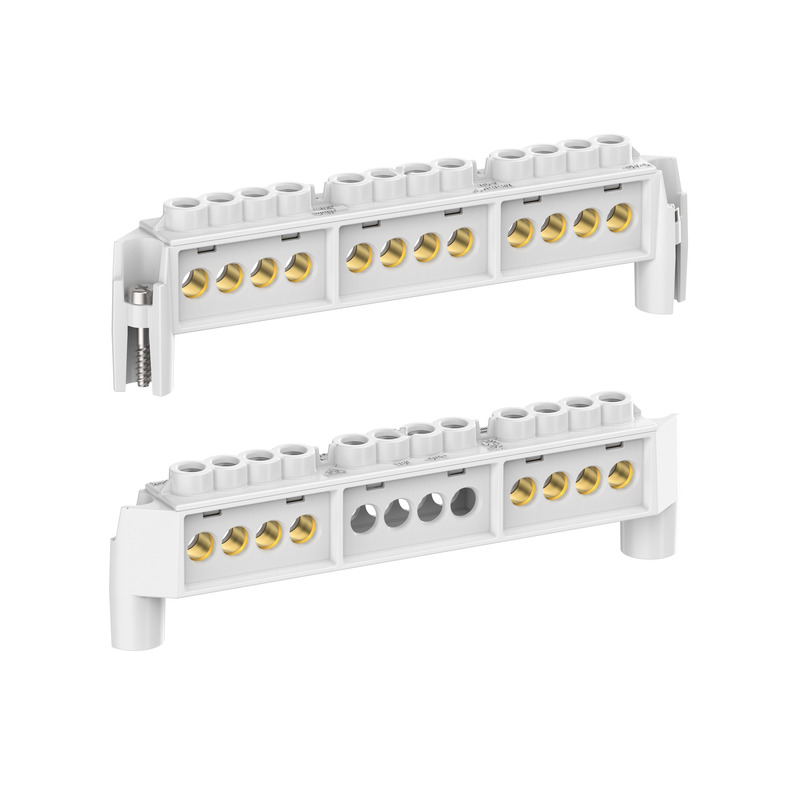

bornes roscados en alto para Abox/Abox Pro 160, 5 polos - 16 mm², In =...

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...

Datos CAD

Su solicitud

Texto del producto

Productos similares

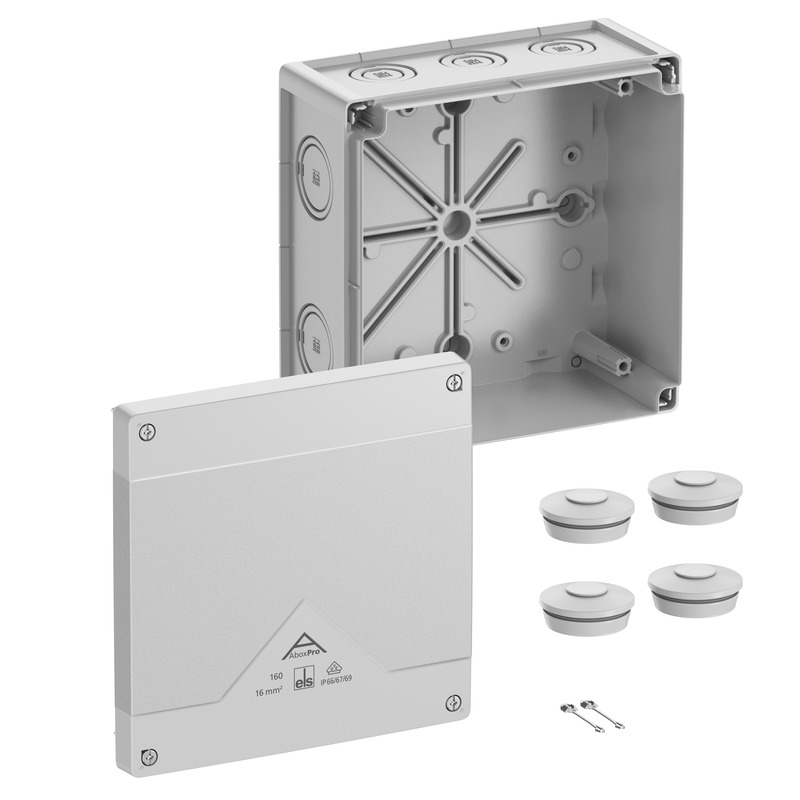

gris, Ui=1000 V AC, sin borna

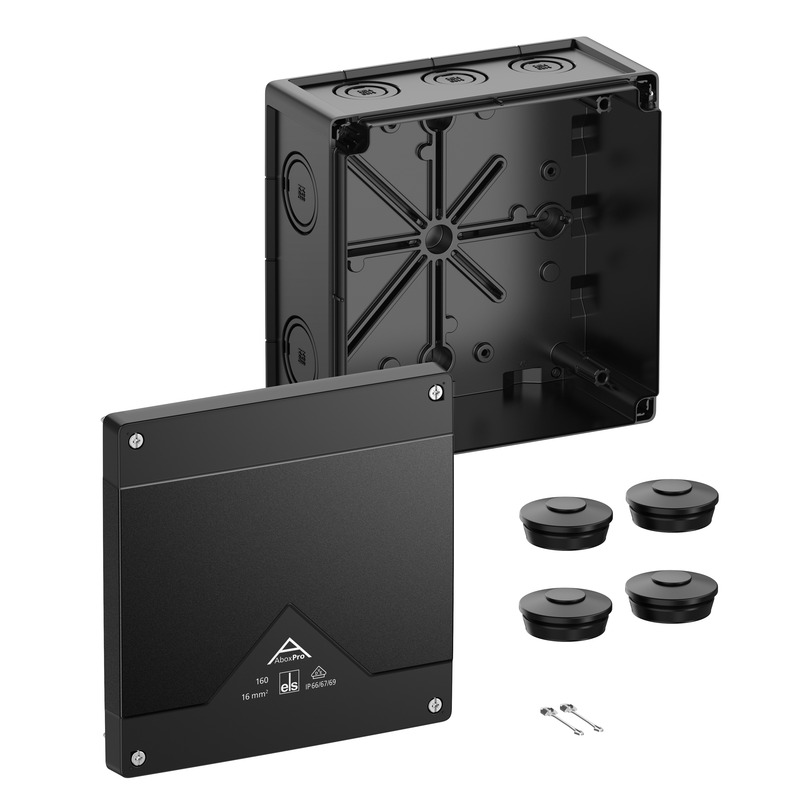

negro, Ui=1000 V AC, sin borna

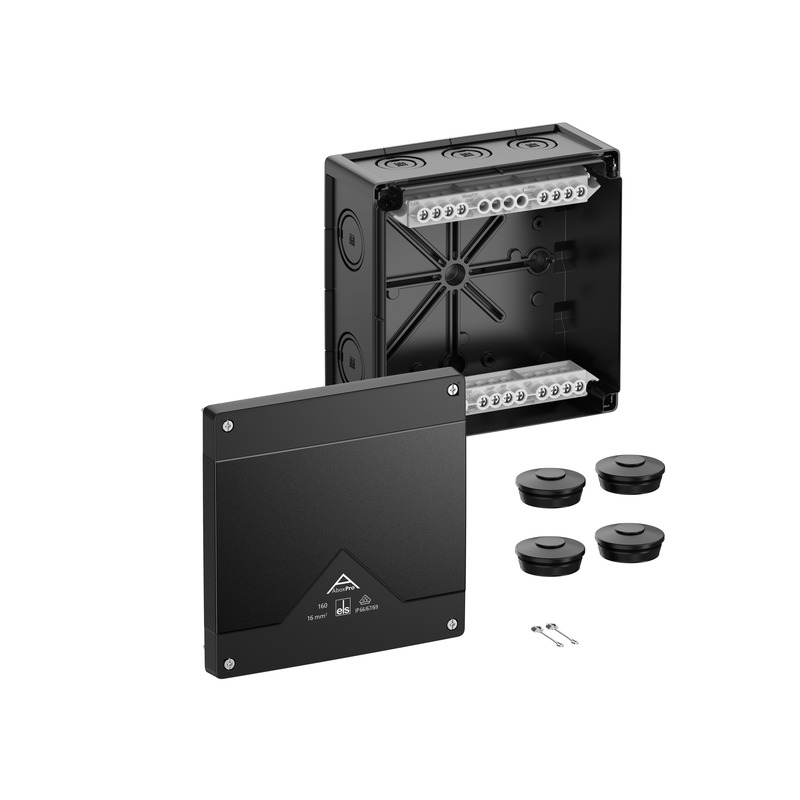

negro, Ui=690 V AC, In=76 Amperio, con bornas roscadas elevadas, 5...
