Cajas de derivación

Abox Pro 250-L/sw

Número de producto: 42500001 | Dimensiones: 252 x 202 x 120 mm

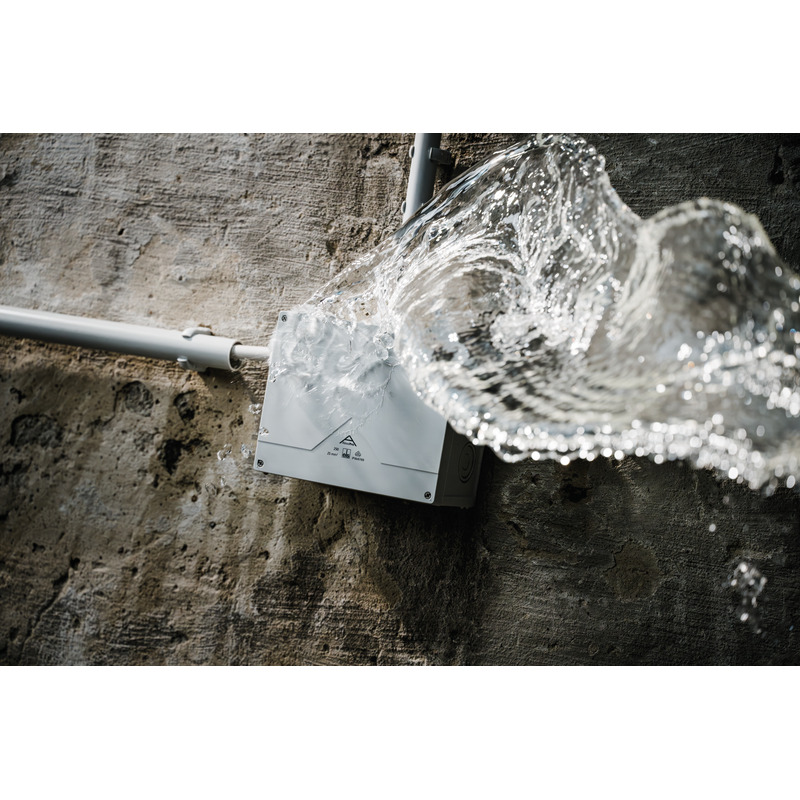

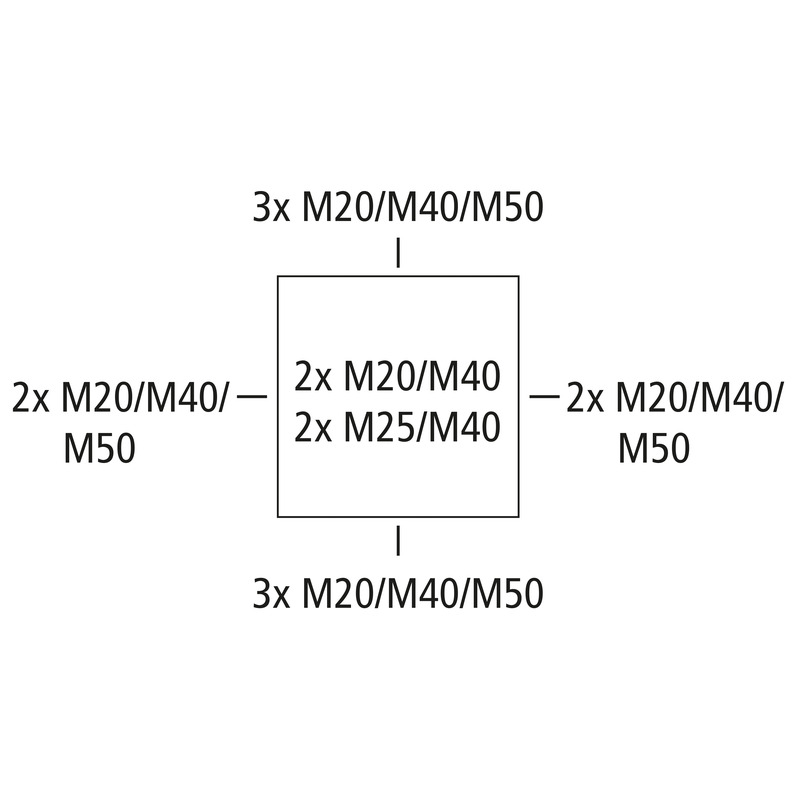

Cajas de derivación, con grado de protección IP66/IP67/IP69, Sección nominal 25 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), DNV (clase: barcos e instalaciones offshore), Pretroquelados, M20/M25/M40/M50, (4 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores no protegidas

negro, U_i=1000 V AC, sin borna

Incluye:
4 conos de doble membrana IP66 M40 zona de sellado 17-28 mm, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	1000 V
Tensión aislante de medición CC	1000 V
Calibre máx. del cable	25 mm²
Clase de protección	II
Clase de protección	IP66/IP67/IP69
Tipo de borne	sin

Colores

Color parte inferior	negro
Color parte superior	negro

Dimensiones

Anchura	252 mm
Longitud	202 mm
Altura	120 mm
Longitud interior	186 mm
Ancho interior	236 mm
Altura interior	99 mm
Peso	1.0341 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	V0
Resistencia con hilo incandescente EN 60695-2-11	960 °C

Características mecánicas

Fuerza de golpe	IK09
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-35 °C
Temperatura ambiente máx.	80 °C
Temperatura ambiente 24 h	60 °C
Lugar de instalación	Zona exterior no protegida

Sales Information

EAN	4013902663576
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85389099

Material

Material parte inferior	Policarbonato, reforzado con fibra de vidrio
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)
Marca de conformidad	DNV (clase: barcos e instalaciones offshore)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN	pdf (5 MB)
Instrucciones de montaje FR/ES	pdf (5 MB)

Hoja de dimensiones

Plano acotado	pdf (6 MB)
Plano acotado	dxf (36 MB)
Plano acotado	dwg (7 MB)

Certificado

UKCA Declaración EN	pdf (166 KB)
VDE Certificado DE/EN	pdf (496 KB)
DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/FR	pdf (139 KB)
DNV Certificado EN	pdf (198 KB)
CE Declaración DE/EN/PL	pdf (141 KB)

Accesorios

Prensaestopa KVR M20-MGM/sw

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22702001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
