Cajas de derivación
Número de producto: 49047101 | Dimensiones: 440 x 320 x 179 mm

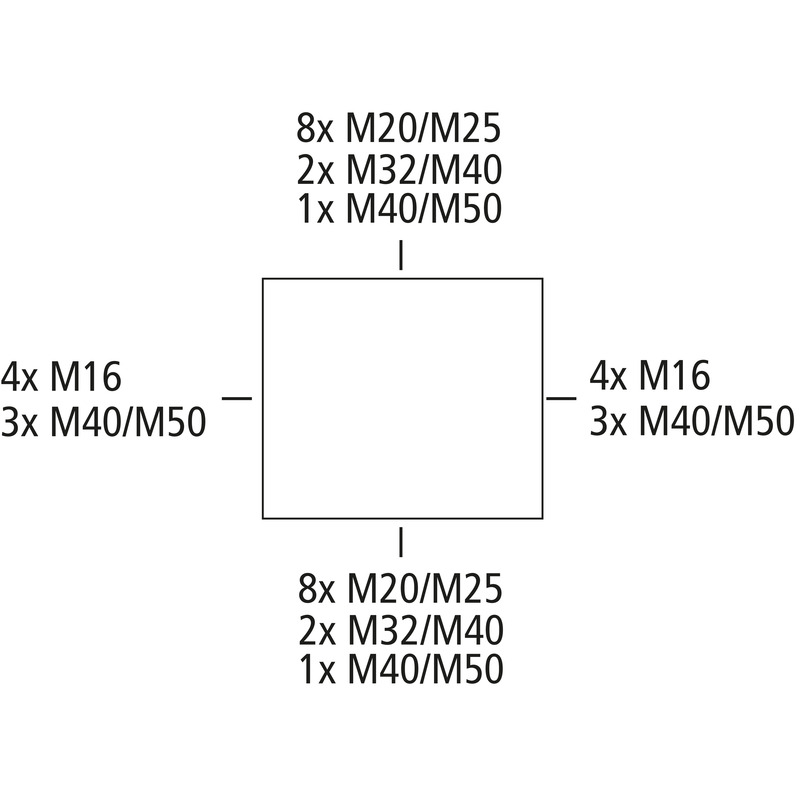

Cajas de derivación, con grado de protección IP65, Sección nominal 70 mm², Ui=690 V AC, Pretroquelados, M16/M20/M25/M32/M40/M50, (24 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas
gris, con bornero roscado 5 polos - 70² (16-70²)
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 70 mm² |
| Clase de protección | II |
| Clase de protección | IP65 |
| Número de polos | 5 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 440 mm |
|---|---|
| Longitud | 320 mm |
| Altura | 179 mm |
| Peso | 5.591 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK08 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.7 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
| EAN | 4013902641949 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Número de tarifa aduanera | 85369095 |
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato, reforzado con fibra de vidrio |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
Entrada para cables de conductos hasta Ø 75 mm, 2 x uniones abridadas (GFV)
Entrada para cables de conductos hasta Ø 75 mm, 2 x uniones abridadas (GFV)
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Carril estándar según norma DIN EN 60715, 35 x 7,5 mm
