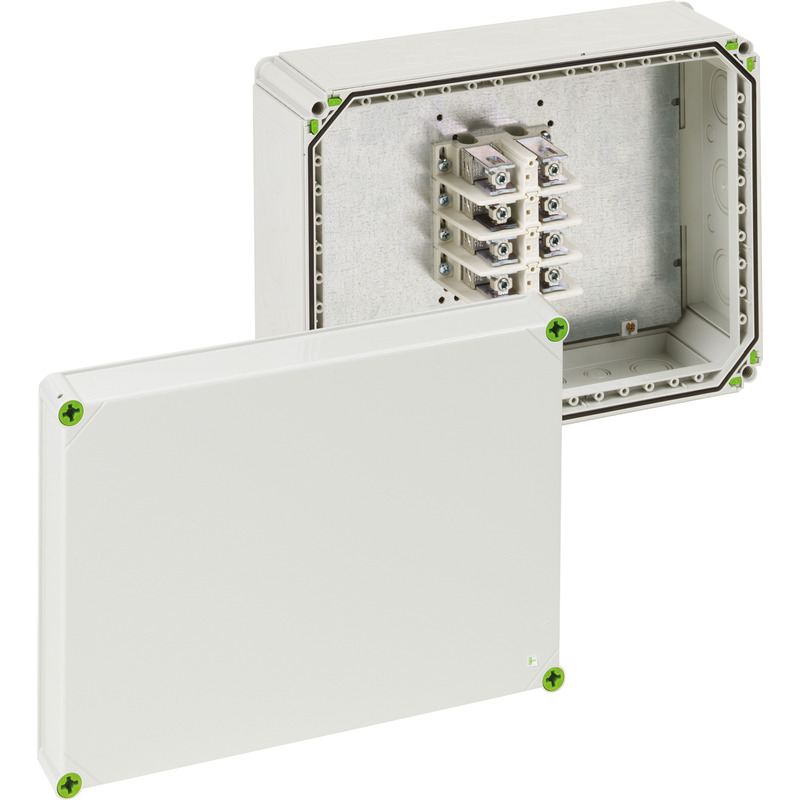

Cajas de derivación
Número de producto: 49048501 | Dimensiones: 440 x 320 x 179 mm

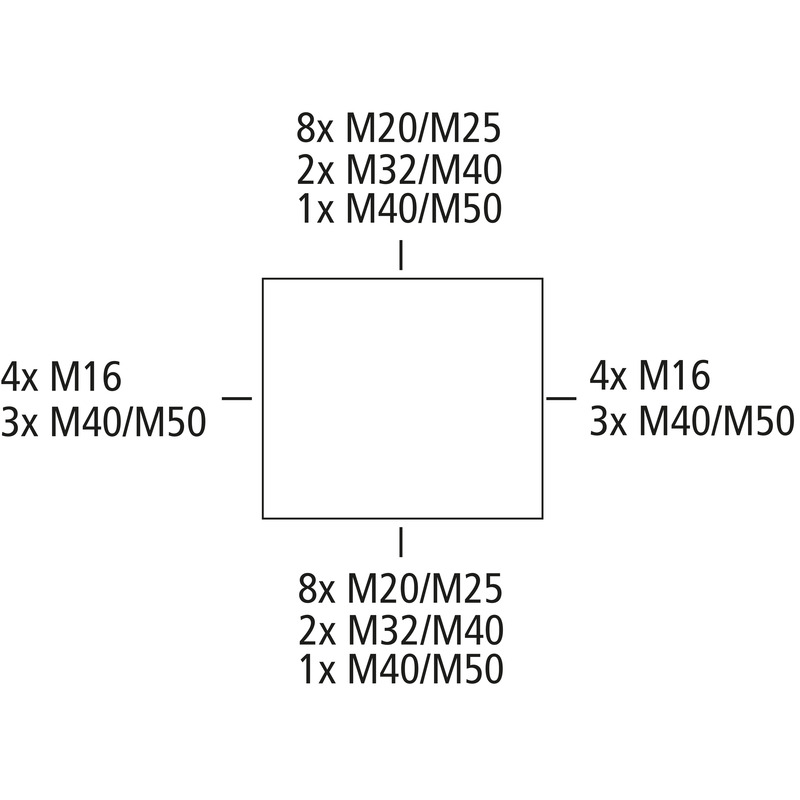

Cajas de derivación, con grado de protección IP65, Sección nominal 150 mm², Ui=690 V AC, Pretroquelados, M16/M20/M25/M32/M40/M50, (24 lateralmente), puntos de fijación interior, para instalaciones en entornos industriales y en zonas exteriores protegidas
gris, con borneros roscados especiales para entrada superior del conductor, 4 polos - 150² (16 hasta 150 mm², CU/AL)
| Tensión aislante de medición CA | 690 V |
|---|---|
| Calibre máx. del cable | 150 mm² |
| Clase de protección | II |
| Clase de protección | IP65 |
| Número de polos | 4 |
| UL Type Rating | sin datos |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 440 mm |
|---|---|
| Longitud | 320 mm |
| Altura | 179 mm |
| Peso | 6.848 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Resistencia con hilo incandescente EN 60695-2-11 | 960 °C |
| Modo de fijación | Montaje sobre la pared/el techo |
|---|---|
| Fuerza de golpe | IK08 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.7 Nm |
| Fijación | puntos de fijación interior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -35 °C |
| Temperatura ambiente máx. | 80 °C |
| Temperatura ambiente 24 h | 60 °C |
| Lugar de instalación | Zona exterior protegida |
| EAN | 4013902311941 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Número de tarifa aduanera | 85369095 |
| Material parte inferior | Policarbonato |
|---|---|
| Material parte superior | Policarbonato, reforzado con fibra de vidrio |
| Material junta | Poliuretano |
| Material tornillo de la tapa | Poliamida, reforzada en fibra de vidrio |
Borne de conexión, 1 polo, alineable, para conductores de uno y más hilos y para pletina de cobre...
Entrada para cables de conductos hasta Ø 75 mm, 2 x uniones abridadas (GFV)
Entrada para cables de conductos hasta Ø 75 mm, 2 x uniones abridadas (GFV)
Brida antitracción para cable para entradas de cable GKE 32 y GKE 43, para cables de hasta Ø 75 mm
Puente abridado para sustituir puentes extraídos
Lengüeta de sujeción exterior, para fijación mural GAB-ES
Lengüeta de sujeción exterior para el montaje de cuadros individuales o de instalaciones pequeñas en...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
Cono de ventilación IP44 con juntas de laberinto para evitar la condensación de agua en cuadros,...
| Datos CAD | Descargar datos 3D-CAD |
|---|
Inicie sesión en miSpelsberg para descargar datos BIM. Inicio de sesión en mySpelsberg
Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg

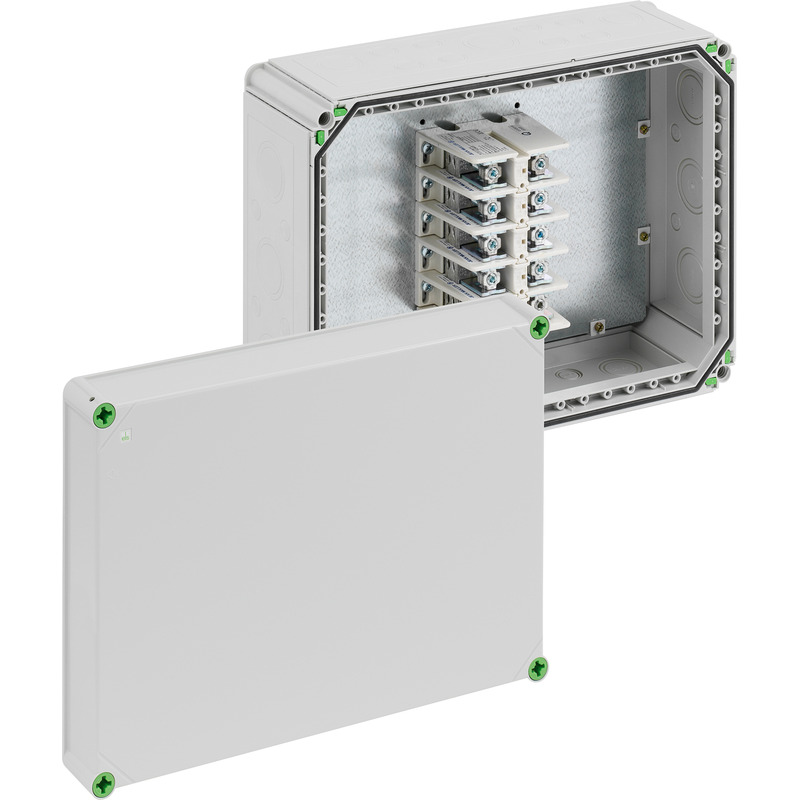

Cajas de derivación Abox-i 1500-150²/5
