Cajas de derivación

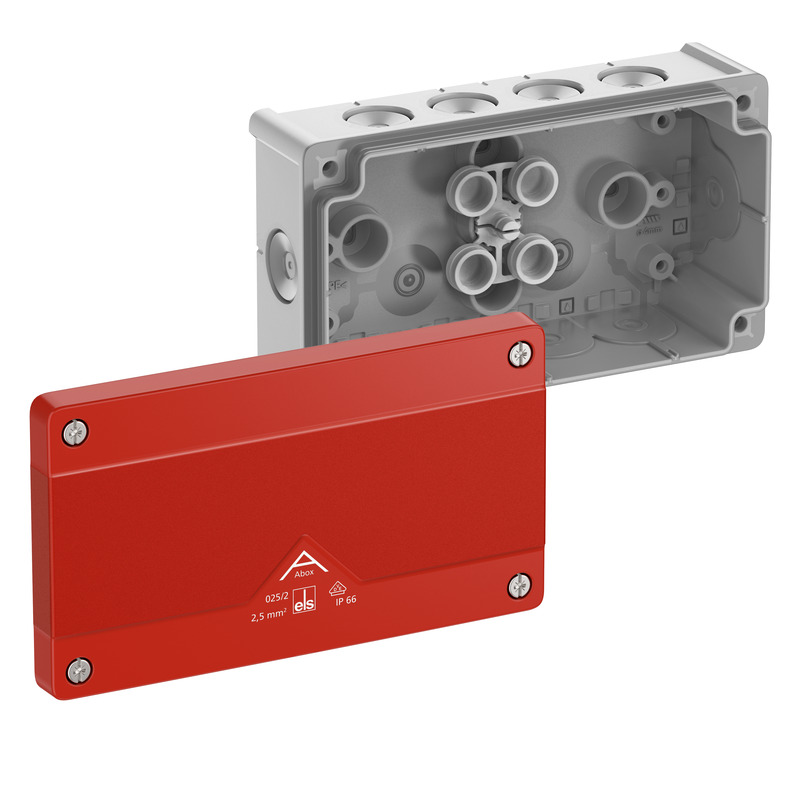

Abox 025/2-L/SB

Número de producto: 80270201 | Dimensiones: 152 x 87 x 52 mm

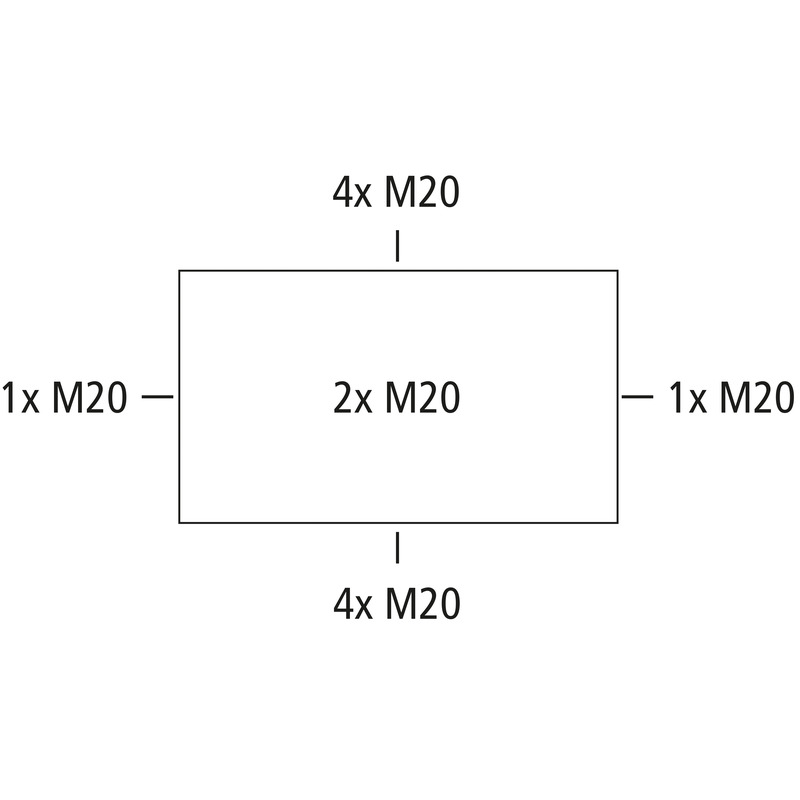

Cajas de derivación, con grado de protección IP66, Sección nominal 2,5 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana autosellante, M20, Área de estanqueidad 4 - 16 mm, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

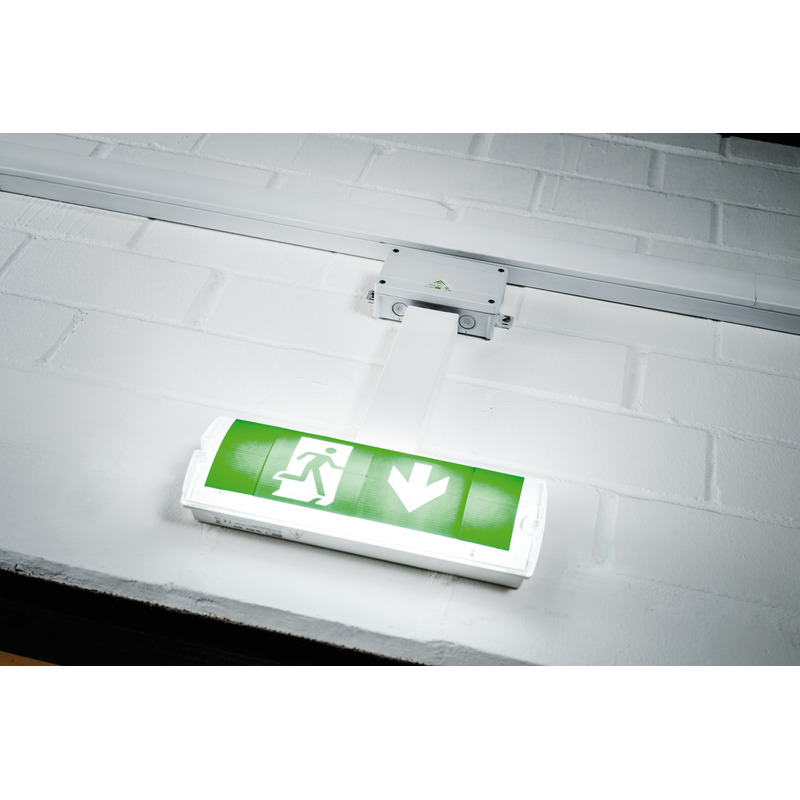

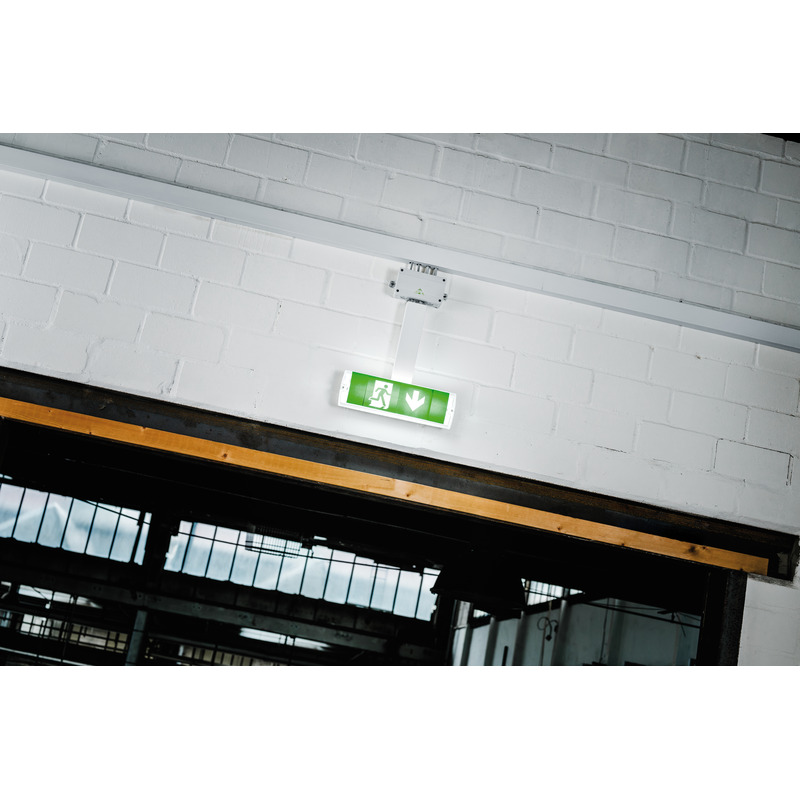

gris, Ui=1000 V AC, con tapa roja, vacía (sin bornas), para la identificación de los circuitos eléctricos del alumbrado de seguridad

Características eléctricas

Tensión aislante de medición CA 1000 V
Tensión aislante de medición CC 1000 V
Calibre máx. del cable 2,5 mm²
Clase de protección II
Clase de protección IP66
Tipo de borne sin

Colores

Color parte inferior gris
Color parte superior rojo

Dimensiones

Anchura 152 mm
Longitud 87 mm
Altura 52 mm
Longitud interior 75 mm
Ancho interior 140 mm
Altura interior 36 mm
Peso 0.16 kg

Características del material

Resistente a los rayos UV sí
sin halógenos sí
Clasificación por inflamabilidad según UL94 HB
Resistencia con hilo incandescente EN 60695-2-11 750 °C

Características mecánicas

Para una zona de sellado mín. 4 mm
Para una zona de sellado máx. 16 mm
Fuerza de golpe IK07
precintable sí
Par de torsión del tornillo de la tapa 1.2 Nm
Modo de fijación Montaje sobre la pared/el techo
Fijación puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C 95 %
humedad relativa máx. de 40 °C 50 %
Temperatura ambiente mín. -25 °C
Temperatura ambiente máx. 55 °C
Temperatura ambiente 24 h 35 °C
Lugar de instalación Zona exterior protegida

Sales Information

EAN 4013902661770
Packing Unit Code C62
ETIM Class EC002600
Número de tarifa aduanera 85389099

Material

Material parte inferior Polipropileno
Material parte superior Polipropileno
Material entrada Elastómero termoplástico
Material junta Elastómero termoplástico
Material tornillo de la tapa Acero inoxidable V2A

Certificados

Marca de conformidad VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN pdf (5 MB)
Instrucciones de montaje FR/ES pdf (5 MB)

Hoja de dimensiones

Plano acotado pdf (4 MB)
Plano acotado dwg (5 MB)
Plano acotado dxf (24 MB)

Certificado

UKCA Declaración EN pdf (167 KB)
DLG Autorización DE pdf (1 MB)
VDE Certificado DE/EN pdf (397 KB)
CE Declaración DE/EN/FR pdf (139 KB)
CE Declaración DE/EN/PL pdf (141 KB)

Accesorios

Prensaestopa - KVR M20-MGM

Prensaestopa KVR M20-MGM

  • Dimensiones : 26,5 x 26,5 x 36 mm
  • Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Prensaestopa - KVR M20-GDB/MGM

Prensaestopa KVR M20-GDB/MGM

  • Dimensiones : 30 x 30 x 37 mm
  • Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm



Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...



Lista de seguimiento
Detalles
Conos de doble membrana - DMS M20

Conos de doble membrana DMS M20

  • Dimensiones : 25,2 x 25,2 x 13,4 mm
  • Número de producto: 26042001

Área de estanqueidad 7 - 13 mm



Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...



Lista de seguimiento
Detalles
nuevo Juego de precintado - Abox PST 025-100

Juego de precintado Abox PST 025-100

  • Dimensiones : 15 x 15 x 15 mm
  • Número de producto: 89500101

Juego con dos tapas precintadas y tornillos



Juego para el precintado posterior de las cajas de derivación, para Abox 025/040/060/100 a partir de...



Lista de seguimiento
Detalles
nuevo Panel de separación - Abox TW 025/2

Panel de separación Abox TW 025/2

  • Dimensiones : 23 x 72 x 43,5 mm
  • Número de producto: 89500201

para Abox 025/2



Pared de separación de material aislante para separar circuitos eléctricos



Lista de seguimiento
Detalles
nuevo Carríl DIN - Abox 025/2 TS15

Carríl DIN Abox 025/2 TS15

  • Dimensiones : 15 x 124 x 5,5 mm
  • Número de producto: 89520301

para Abox 025/2



Carril estándar según la norma EN 60715, 15 x 5 mm, incl. tornillos de fijación. Para montaje en...



Lista de seguimiento
Detalles
nuevo Soporte para bornas - Abox 025/040 KH 2273 2,5²

Soporte para bornas Abox 025/040 KH 2273 2,5²

  • Dimensiones : 23 x 70 x 27 mm
  • Número de producto: 89600201

para el montaje fijo de hasta 6 bornes Wago 2273-205 en cajas de...



Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...



Lista de seguimiento
Detalles
nuevo Soporte para bornas - Abox 025/040 KH 221 4²

Soporte para bornas Abox 025/040 KH 221 4²

  • Dimensiones : 23 x 56 x 29 mm
  • Número de producto: 89600301

para el montaje fijo de hasta 6 bornes Wago 221-413 en cajas de...



Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...



Lista de seguimiento
Detalles
nuevo Bornero - Abox 025/040 KLS-2,5²/4²

Bornero Abox 025/040 KLS-2,5²/4²

  • Dimensiones : 15 x 46 x 25 mm
  • Número de producto: 89640401

Bornes roscados para Abox/Abox Pro 025 y Abox/Abox Pro 040, 5 polos -...



Bornero según DIN EN 60998 (VDE 0613), Ui=690V. Para montaje en cajas de derivación Abox / Abox Pro...



Lista de seguimiento
Detalles
nuevo Juego de fijación de mástil/tubo - MABF 65-1

Juego de fijación de mástil/tubo MABF 65-1

  • Dimensiones : 38 x 65 x 15 mm
  • Número de producto: 89601001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...



Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...



Lista de seguimiento
Detalles
nuevo Juego de fijación de mástil/tubo - MABF 100-1

Juego de fijación de mástil/tubo MABF 100-1

  • Dimensiones : 38 x 100 x 15 mm
  • Número de producto: 89602001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...



Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...



Lista de seguimiento
Detalles
nuevo Juego de sujeción - KTB 1

Juego de sujeción KTB 1

  • Dimensiones : 17 x 30 x 14 mm
  • Número de producto: 89600901



Elemento de fijación para el montaje de cajas en sistemas de soporte de cables con orificio alargado...



Lista de seguimiento
Detalles

Datos CAD

Datos CAD Descargar datos 3D-CAD

Su solicitud

Su información
Datos de la empresa
Formato CAD

Texto del producto

Productos similares

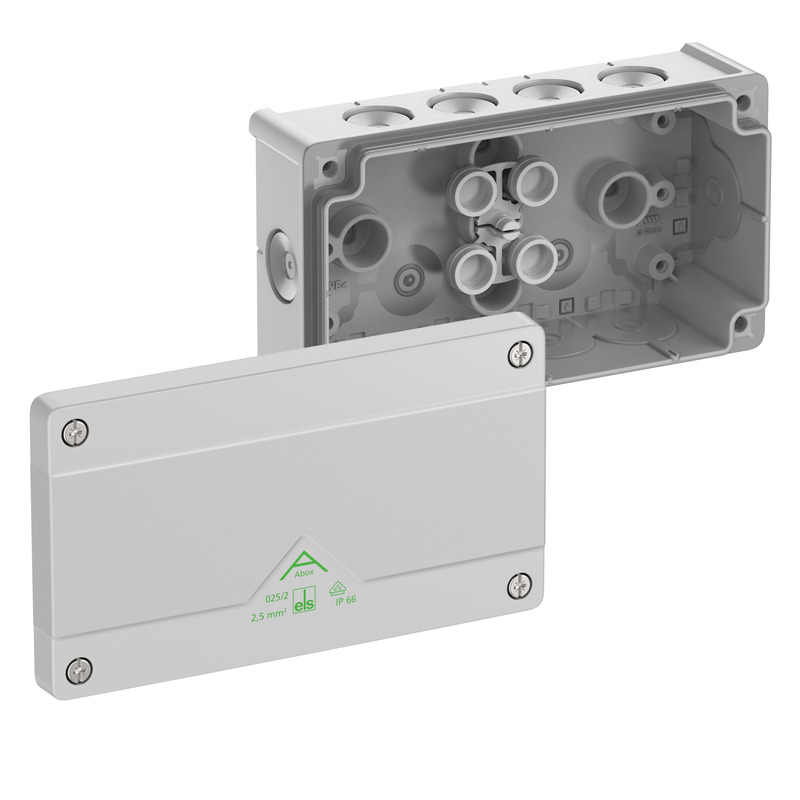

nuevo Cajas de derivación - Abox 025/2-L

Cajas de derivación Abox 025/2-L

  • Dimensiones : 152 x 87 x 52 mm
  • Número de producto: 80240201

gris, Ui=1000 V AC, sin borna



Cajas de derivación, con grado de protección IP66, Sección nominal 2,5 mm², Certificado según VDE...



Lista de seguimiento
Detalles

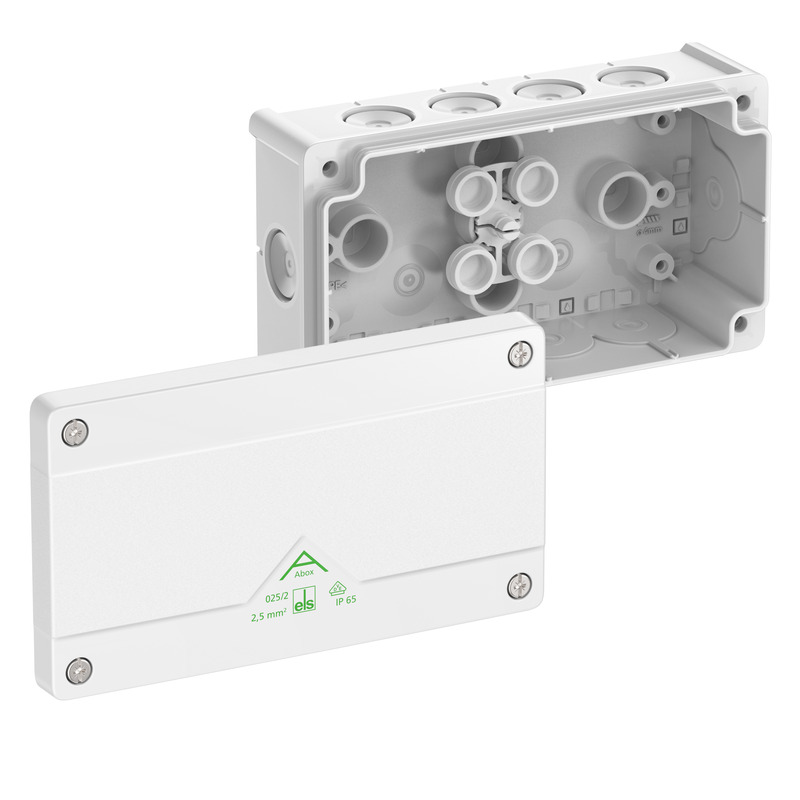

nuevo Cajas de derivación - Abox 025/2-L/w

Cajas de derivación Abox 025/2-L/w

  • Dimensiones : 152 x 87 x 52 mm
  • Número de producto: 80210201

blanco, Ui=1000 V AC, sin borna



Cajas de derivación, con grado de protección IP66, Sección nominal 2,5 mm², Certificado según VDE...



Lista de seguimiento
Detalles

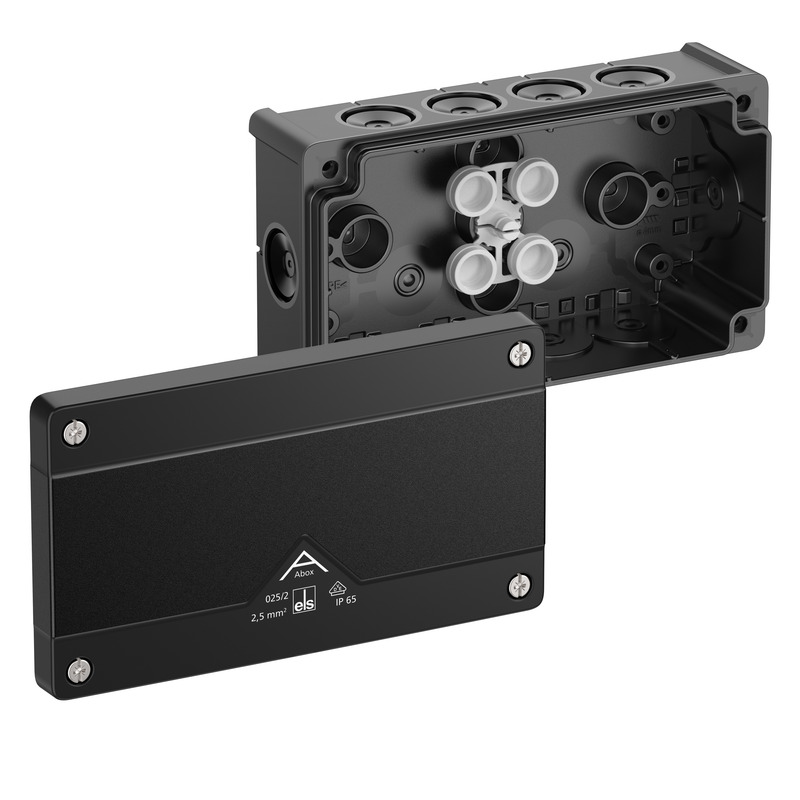

nuevo Cajas de derivación - Abox 025/2-L/sw
