nuevo

Cajas de derivación

Abox 060-6²

Número de producto: 80642001 | Dimensiones: 127 x 127 x 70 mm

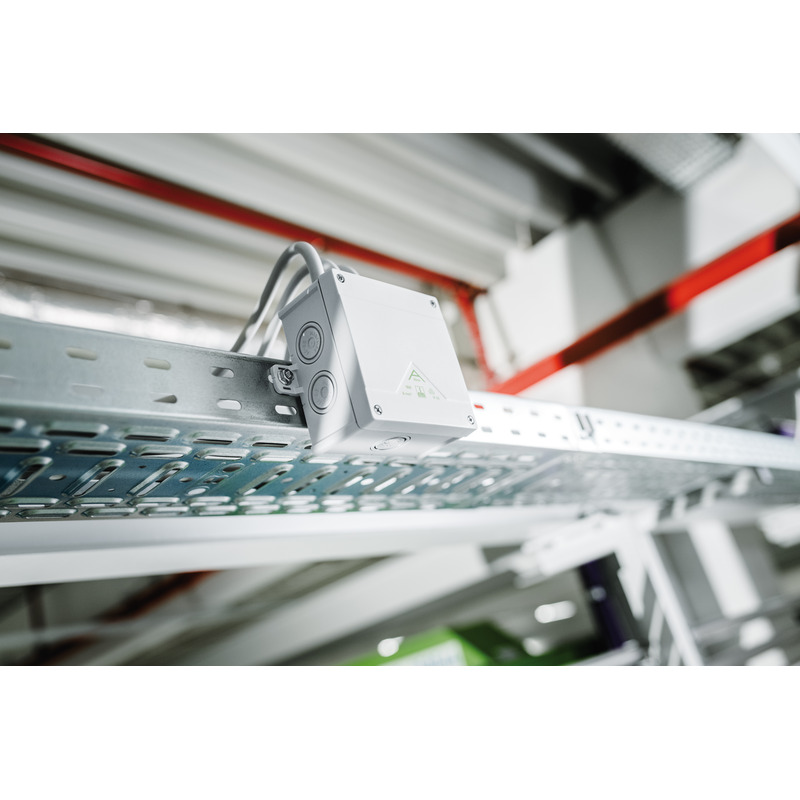

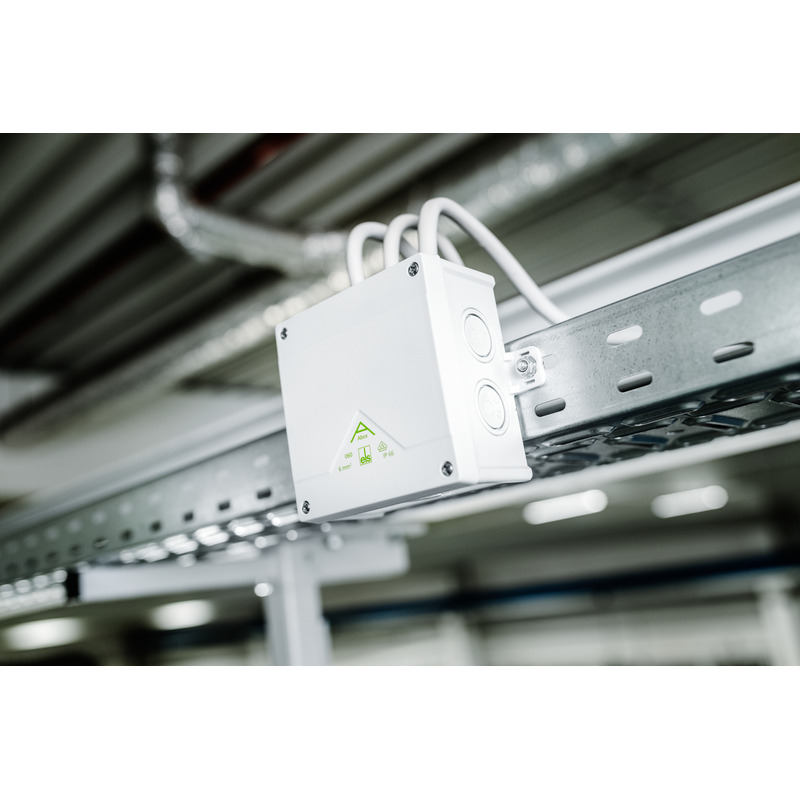

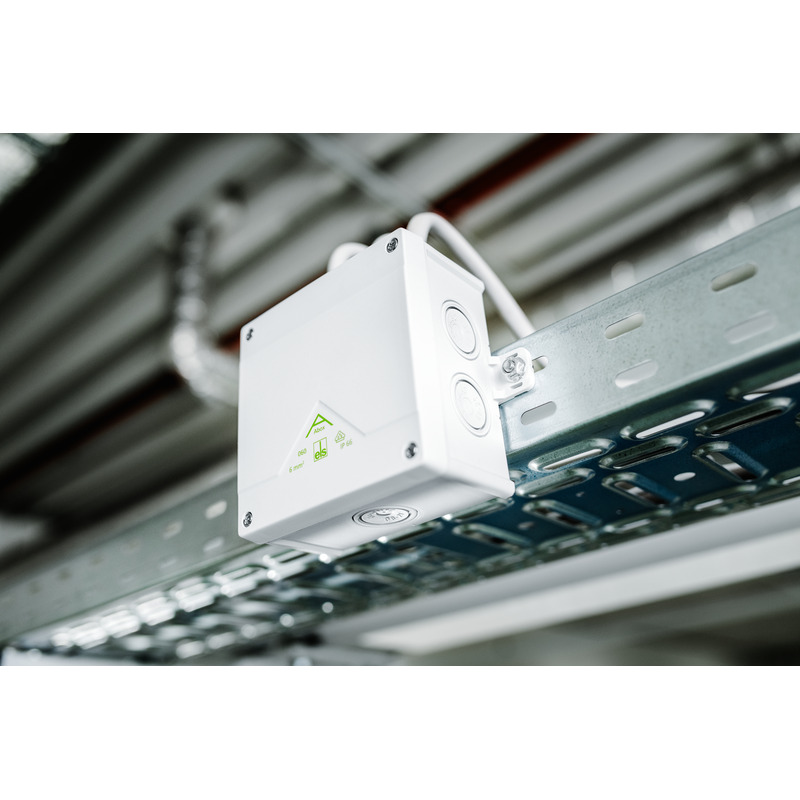

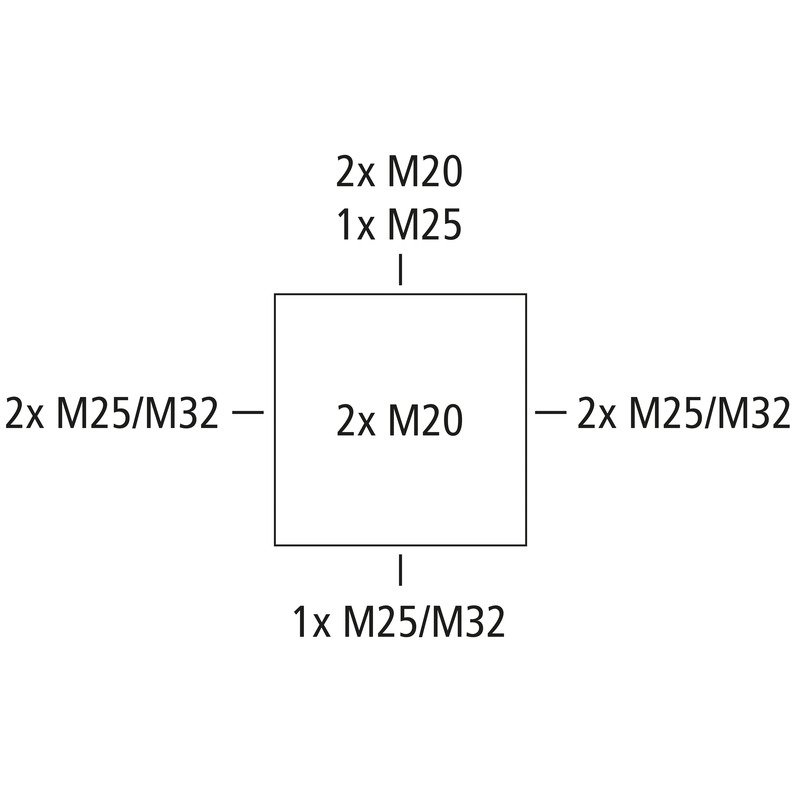

Cajas de derivación, con grado de protección IP66, Sección nominal 6 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana autosellante, M20/M25/M32, Área de estanqueidad 4 - 28 mm, (2 Lado posterior, 8 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

gris, U_i=690 V AC, I_n=41 Amperio, con bornas de tornillo elevadas, 5 polos - 6 mm², secciones transversales de apriete por polo: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu rígido/flexible con puntera

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	1,5 mm²
Calibre máx. del cable	6 mm²
Clase de protección	II
Clase de protección	IP66
Corriente de medición	41 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	127 mm
Longitud	127 mm
Altura	70 mm
Longitud interior	114 mm
Ancho interior	114 mm
Altura interior	54 mm
Peso	0.279 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	750 °C

Características mecánicas

Para una zona de sellado mín.	4 mm
Para una zona de sellado máx.	28 mm
Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1.2 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	55 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902660841
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Polipropileno
Material parte superior	Polipropileno
Material entrada	Elastómero termoplástico
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje FR/ES	pdf (5 MB)
Instrucciones de montaje DE/EN	pdf (5 MB)

Hoja de dimensiones

Plano acotado	pdf (5 MB)
Plano acotado	dwg (6 MB)
Plano acotado	dxf (27 MB)

Certificado

CE Declaración DE/EN/FR	pdf (139 KB)
UKCA Declaración EN	pdf (167 KB)
DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/PL	pdf (141 KB)
VDE Certificado DE/EN	pdf (397 KB)

Accesorios

Prensaestopa KVR M20-MGM

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...
