Cajas de derivación
Número de producto: 81040101 | Dimensiones: 152 x 152 x 80 mm

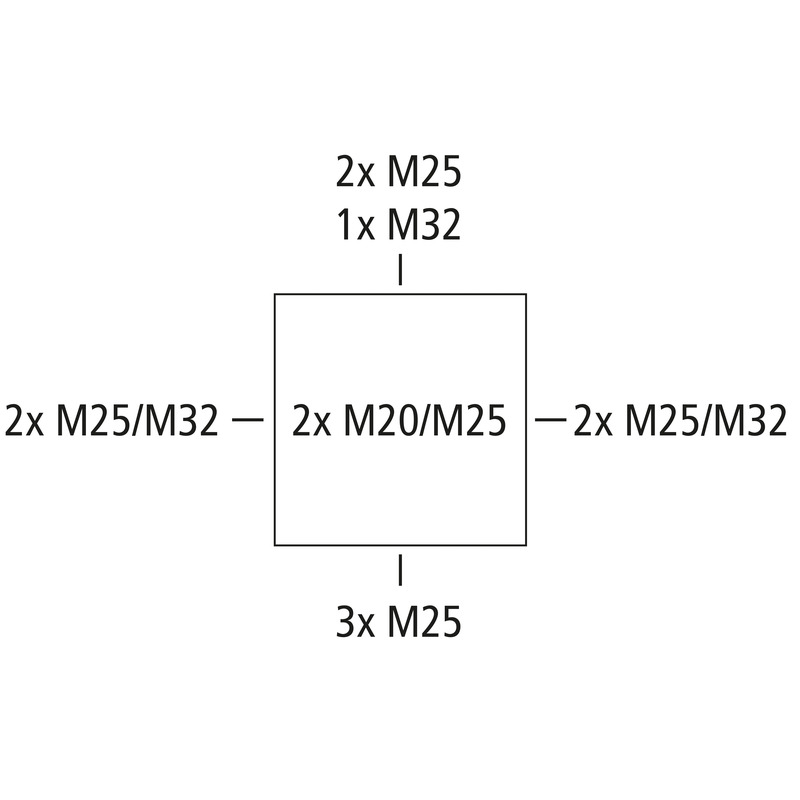

Cajas de derivación, con grado de protección IP66, Sección nominal 10 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Entradas de membrana autosellante, M20/M25/M32, Área de estanqueidad 8 - 28 mm, (2 Lado posterior, 10 lateralmente), puntos de fijación exterior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas
gris, Ui=1000 V AC, sin borna
| Tensión aislante de medición CA | 1000 V |
|---|---|
| Tensión aislante de medición CC | 1000 V |
| Calibre máx. del cable | 10 mm² |
| Clase de protección | II |
| Clase de protección | IP66 |
| Tipo de borne | sin |
| Color parte inferior | gris |
|---|---|
| Color parte superior | gris |
| Anchura | 152 mm |
|---|---|
| Longitud | 152 mm |
| Altura | 80 mm |
| Longitud interior | 139 mm |
| Ancho interior | 140 mm |
| Altura interior | 64 mm |
| Peso | 0.2986 kg |
| Resistente a los rayos UV | sí |
|---|---|
| sin halógenos | sí |
| Clasificación por inflamabilidad según UL94 | HB |
| Resistencia con hilo incandescente EN 60695-2-11 | 750 °C |
| Para una zona de sellado mín. | 8 mm |
|---|---|
| Para una zona de sellado máx. | 28 mm |
| Fuerza de golpe | IK07 |
| precintable | sí |
| Par de torsión del tornillo de la tapa | 1.2 Nm |
| Modo de fijación | Montaje sobre la pared/el techo |
| Fijación | puntos de fijación exterior |
| humedad relativa máx. de 25 °C | 95 % |
|---|---|
| humedad relativa máx. de 40 °C | 50 % |
| Temperatura ambiente mín. | -25 °C |
| Temperatura ambiente máx. | 55 °C |
| Temperatura ambiente 24 h | 35 °C |
| Lugar de instalación | Zona exterior protegida |
| EAN | 4013902660513 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Número de tarifa aduanera | 85389099 |
| Material parte inferior | Polipropileno |
|---|---|
| Material parte superior | Polipropileno |
| Material entrada | Elastómero termoplástico |
| Material junta | Elastómero termoplástico |
| Material tornillo de la tapa | Acero inoxidable V2A |
| Marca de conformidad | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marca de conformidad | DLG (resistencia al amoníaco) |
