Cajas de derivación

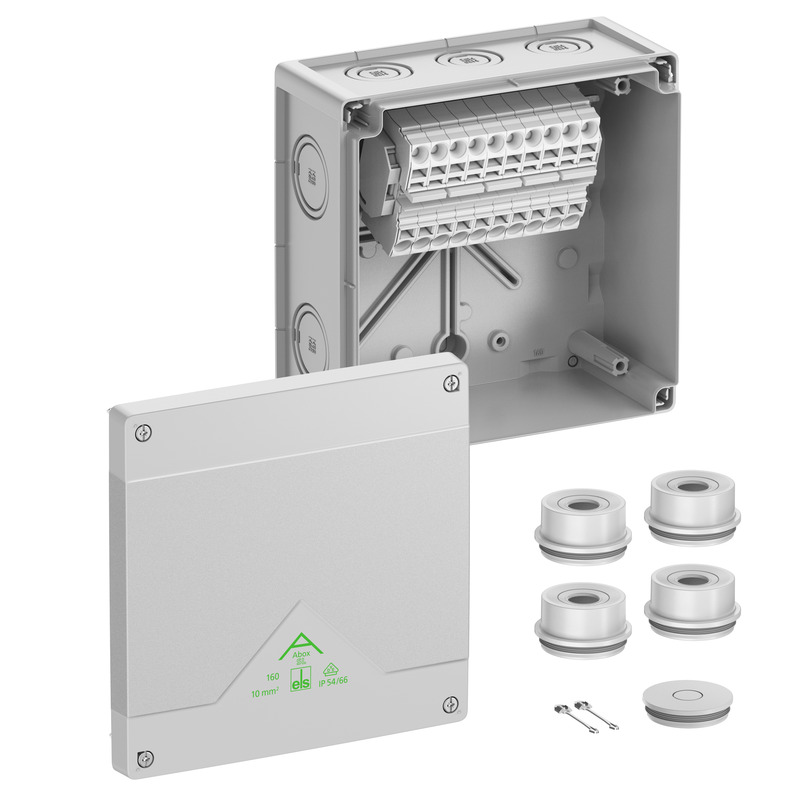

Abox SL-10²

Número de producto: 81044001 | Dimensiones: 182 x 182 x 90 mm

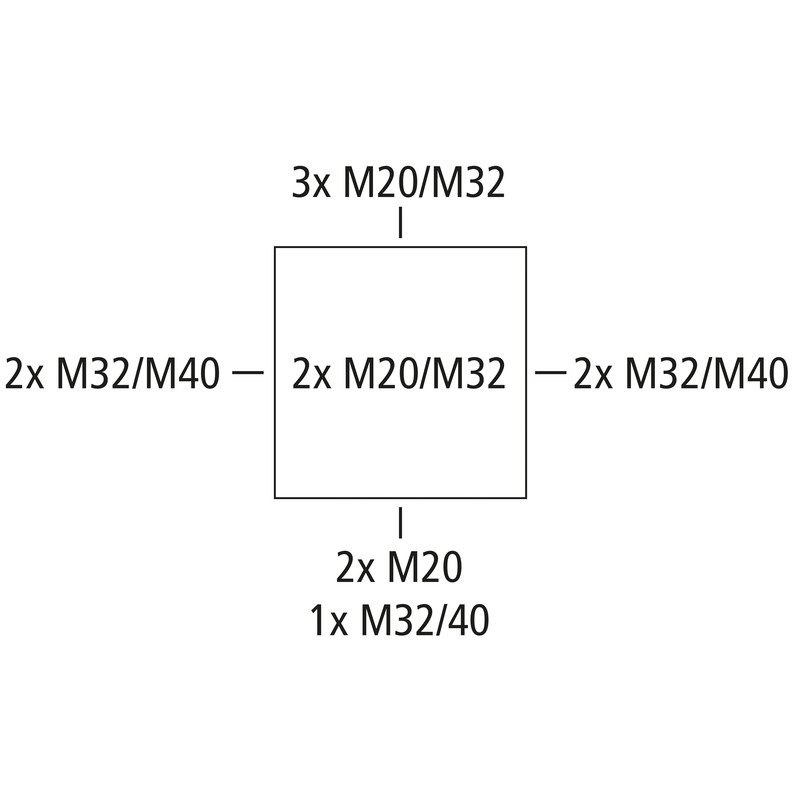

Cajas de derivación, con grado de protección IP55/IP66, Sección nominal 10 mm², U_i=690 V AC, Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Pretroquelados, M20/M32/M40, (2 Lado posterior, 10 lateralmente), puntos de fijación interior, con bornas de presión para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

gris, I_n=57 Amperio, con borne sin tornillos elevado Wago 2010-1201, 5 polos, máx. sección nominal según DIN EN 60998: 10 mm², secciones transversales de apriete por polo: 4 x 0,5 hasta 16 mm² rígido/flexible de Cu

Incluye:
4 conos pasacables IP55 M40 zona de sellado de 17-30 mm, 1 tapón IP55 M40, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	0,5 mm²
Calibre máx. del cable	10 mm²
Clase de protección	II
Clase de protección	IP55/IP66
Corriente de medición	57 Amperio
Tipo de borne	sin tornillos
Número de polos	5

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	182 mm
Longitud	182 mm
Altura	90 mm
Longitud interior	167 mm
Ancho interior	167 mm
Altura interior	69 mm
Peso	0.8764 kg

Características del material

Resistente a los rayos UV	no
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	750 °C

Características mecánicas

Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	55 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902660421
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje DE/EN	pdf (5 MB)
Instrucciones de montaje FR/ES	pdf (5 MB)

Hoja de dimensiones

Plano acotado	dwg (5 MB)
Plano acotado	dxf (23 MB)
Plano acotado	pdf (4 MB)

Certificado

VDE Certificado DE/EN	pdf (397 KB)
CE Declaración DE/EN/FR	pdf (139 KB)
UKCA Declaración EN	pdf (167 KB)
DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/PL	pdf (141 KB)
