nuevo

Cajas de derivación

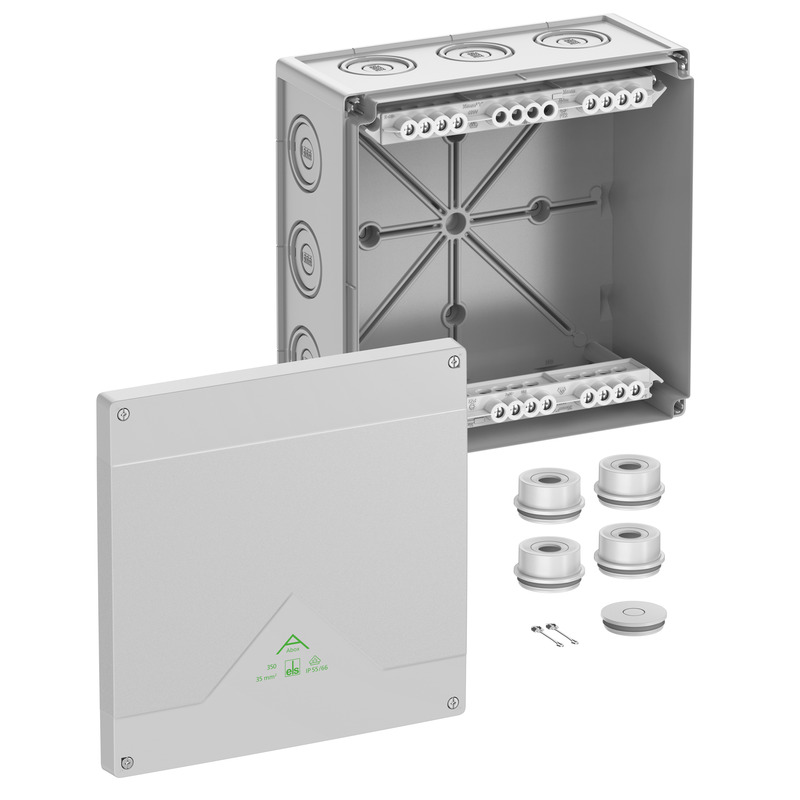

Abox 350-35²

Número de producto: 83542001 | Dimensiones: 252 x 252 x 120 mm

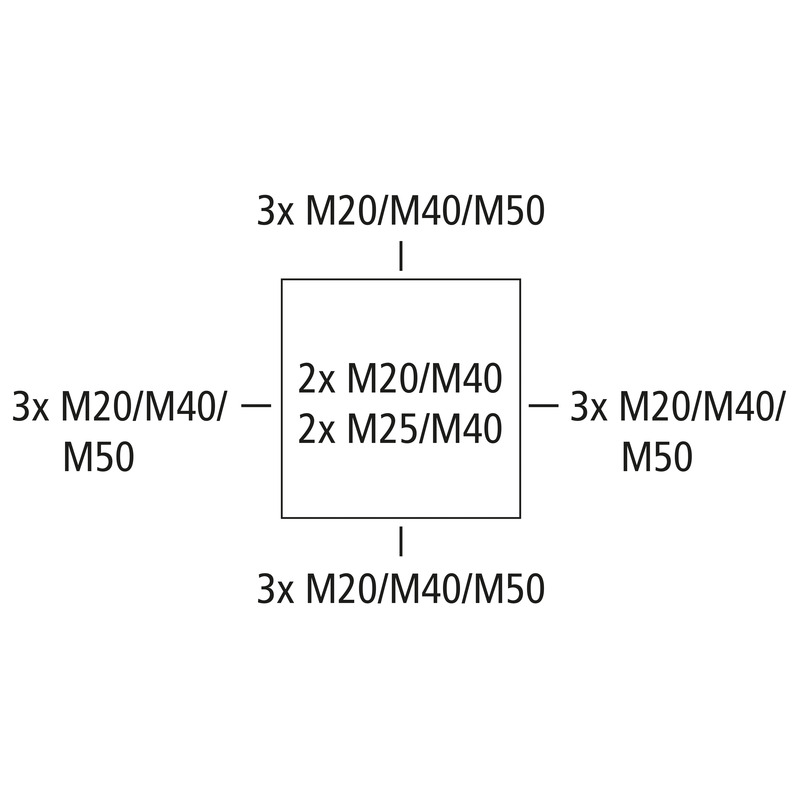

Cajas de derivación, con grado de protección IP55/IP66, Sección nominal 35 mm², Certificado según VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (resistencia al amoníaco), Pretroquelados, M20/M25/M40/M50, (4 Lado posterior, 12 lateralmente), puntos de fijación interior, para instalaciones estándar en zonas interiores y en zonas exteriores protegidas

gris, U_i=690 V AC, I_n=125 Amperio, con bornas de tornillo elevadas, 5 polos - 35 mm², secciones transversales de apriete por polo: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², 4 x 35 mm² Cu rígido/flexible con puntera

Incluye:
4 conos pasacables IP55 M40 zona de sellado de 17-30 mm, 1 tapón IP55 M40, seguro antipérdida de la tapa

Características eléctricas

Tensión aislante de medición CA	690 V
Tensión aislante de medición CC	690 V
Calibre mín. del cable	10 mm²
Calibre máx. del cable	35 mm²
Clase de protección	II
Clase de protección	IP55/IP66
Corriente de medición	125 Amperio
Tipo de borne	Borna roscado
Número de polos	5

Colores

Color parte inferior	gris
Color parte superior	gris

Dimensiones

Anchura	252 mm
Longitud	252 mm
Altura	120 mm
Longitud interior	236 mm
Ancho interior	236 mm
Altura interior	99 mm
Peso	1.4534 kg

Características del material

Resistente a los rayos UV	sí
sin halógenos	sí
Clasificación por inflamabilidad según UL94	HB
Resistencia con hilo incandescente EN 60695-2-11	750 °C

Características mecánicas

Fuerza de golpe	IK07
precintable	sí
Par de torsión del tornillo de la tapa	1.5 Nm
Modo de fijación	Montaje sobre la pared/el techo
Fijación	puntos de fijación interior

Condiciones ambientales

humedad relativa máx. de 25 °C	95 %
humedad relativa máx. de 40 °C	50 %
Temperatura ambiente mín.	-25 °C
Temperatura ambiente máx.	55 °C
Temperatura ambiente 24 h	35 °C
Lugar de instalación	Zona exterior protegida

Sales Information

EAN	4013902660216
Packing Unit Code	C62
ETIM Class	EC002600
Número de tarifa aduanera	85369095

Material

Material parte inferior	Policarbonato
Material parte superior	Policarbonato
Material junta	Elastómero termoplástico
Material tornillo de la tapa	Acero inoxidable V2A

Certificados

Marca de conformidad	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marca de conformidad	DLG (resistencia al amoníaco)

Descargar hoja de datos

Descargar hoja de datos

Instrucciones de montaje

Instrucciones de montaje FR/ES	pdf (5 MB)
Instrucciones de montaje DE/EN	pdf (5 MB)

Hoja de dimensiones

Plano acotado	pdf (5 MB)
Plano acotado	dwg (6 MB)
Plano acotado	dxf (29 MB)

Certificado

DLG Autorización DE	pdf (1 MB)
CE Declaración DE/EN/FR	pdf (139 KB)
VDE Certificado DE/EN	pdf (397 KB)
UKCA Declaración EN	pdf (167 KB)
CE Declaración DE/EN/PL	pdf (141 KB)

Accesorios

Prensaestopa KVR M20-MGM

Dimensiones : 26,5 x 26,5 x 36 mm
Número de producto: 22742001

Área de estanqueidad 6 - 12 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M20-GDB/MGM

Dimensiones : 30 x 30 x 37 mm
Número de producto: 22742101

Área de estanqueidad 7 - 14 mm, Longitud de rosca 9 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M40-MGM

Dimensiones : 50 x 50 x 54 mm
Número de producto: 22744001

Área de estanqueidad 16 - 28 mm, Longitud de rosca 11 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Prensaestopa KVR M50-MGM

Dimensiones : 60 x 60 x 63 mm
Número de producto: 22745001

Área de estanqueidad 21 - 34,5 mm, Longitud de rosca 13 mm

Racor atornillado para cables, IP68/IP69*, con brida antitracción, poliamida, M_ x 1,5 mm, con...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M20

Dimensiones : 25,2 x 25,2 x 13,4 mm
Número de producto: 26042001

Área de estanqueidad 7 - 13 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

Conos de doble membrana DMS M40

Dimensiones : 46,5 x 46,5 x 18,6 mm
Número de producto: 26044001

Área de estanqueidad 17 - 28 mm

Conos de doble membrana, IP66, con dos membranas de sellado, cerrados, elastómero termoplástico...

Lista de seguimiento

Detalles

Combi connector AST M20

Dimensiones : 24,5 x 24,5 x 22,5 mm
Número de producto: 23042001

Área de estanqueidad 8 - 13,5 mm

Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

Lista de seguimiento

Detalles

Combi connector AST M40

Dimensiones : 46,5 x 46,5 x 25,6 mm
Número de producto: 23044001

Área de estanqueidad 17 - 30 mm

Conductos de montaje IP55, con membrana de sellado abierta, elastómero termoplástico (TPE), para...

Lista de seguimiento

Detalles

nuevo

Placa de montaje Abox MPI 350

Dimensiones : 217 x 217 x 2,5 mm
Número de producto: 89513501

para Abox / Abox Pro 350

Placas de montaje de material aislante revestido de melamina, grosor 2,5 mm, gris incl. tornillos de...

Lista de seguimiento

Detalles

nuevo

Carríl DIN Abox 250/350 NS35

Dimensiones : 35 x 202 x 7,5 mm
Número de producto: 89533501

para Abox / Abox Pro 350

Carril estándar según la norma EN 60715, 35 x 7,5 mm, incl. tornillos de fijación. Para montaje en...

Lista de seguimiento

Detalles

nuevo

Soporte para bornas Abox 100 KH 2006 6²

Dimensiones : 69 x 124 x 60 mm
Número de producto: 89600601

Soporte de bornes con carril estándar NS35 para el montaje de bornes...

Soporte de bornas incl. material de sujeción para el montaje de instalaciones y bornes Wago en cajas...

Lista de seguimiento

Detalles

nuevo

Bornero Abox 250/350 KLS-25²/35²

Dimensiones : 21 x 205 x 48 mm
Número de producto: 89643501

bornes roscados en alto para Abox/Abox Pro 250/350, 5 polos - 35 mm²,...

Bornero según DIN EN 60998 (VDE 0613), U_i=690V. Para montaje en cajas de derivación Abox / Abox Pro...

Lista de seguimiento

Detalles

nuevo

Juego de fijación de mástil/tubo MABF 215-1

Dimensiones : 47 x 215 x 15 mm
Número de producto: 89604001

para cajas de derivación Abox/Abox Pro a partir de 2024 de los tipos...

Juego de sujeción del mástil/tubo de acero inoxidable V2A con tornillos de sujeción y cierre rápido,...

Lista de seguimiento

Detalles

Datos CAD

Datos CAD	Descargar datos 3D-CAD

Texto del producto

Inicie sesión en miSpelsberg para descargar textos de licitación. Inicio de sesión en mySpelsberg

Productos similares

nuevo

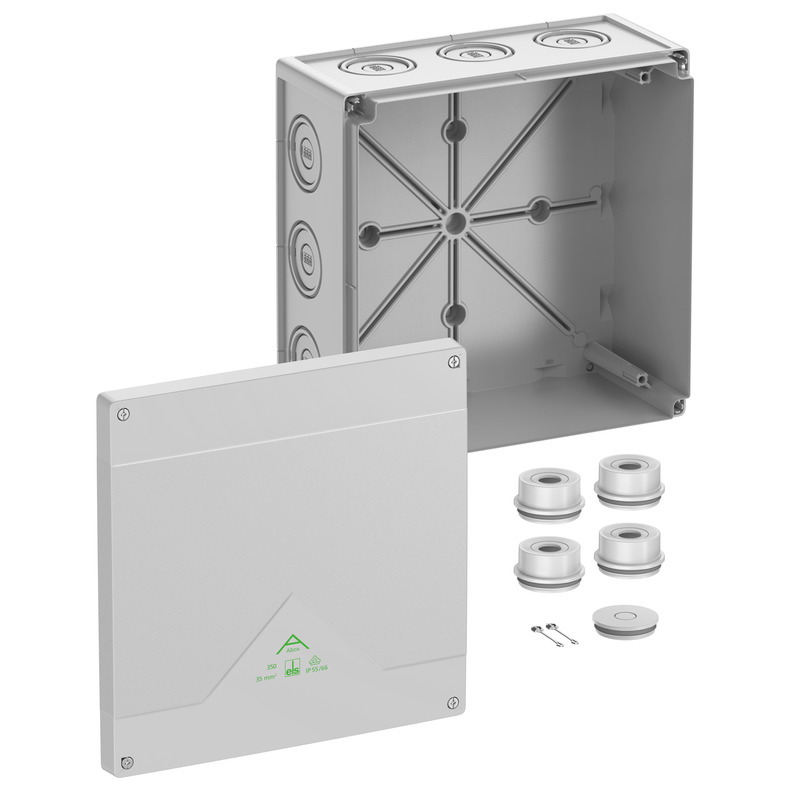

Cajas de derivación Abox 350-L
